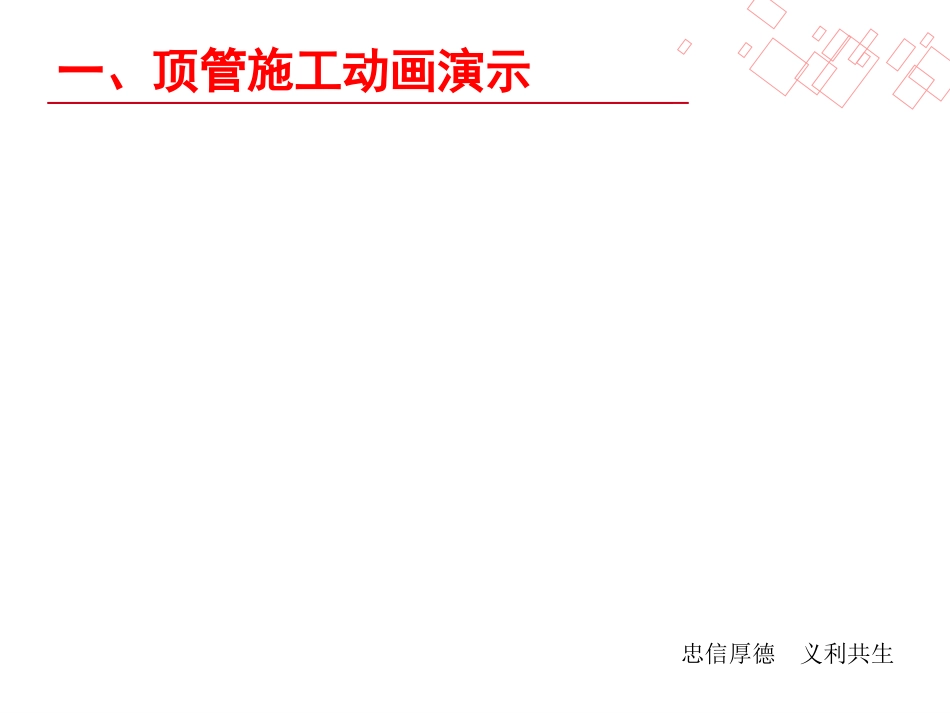

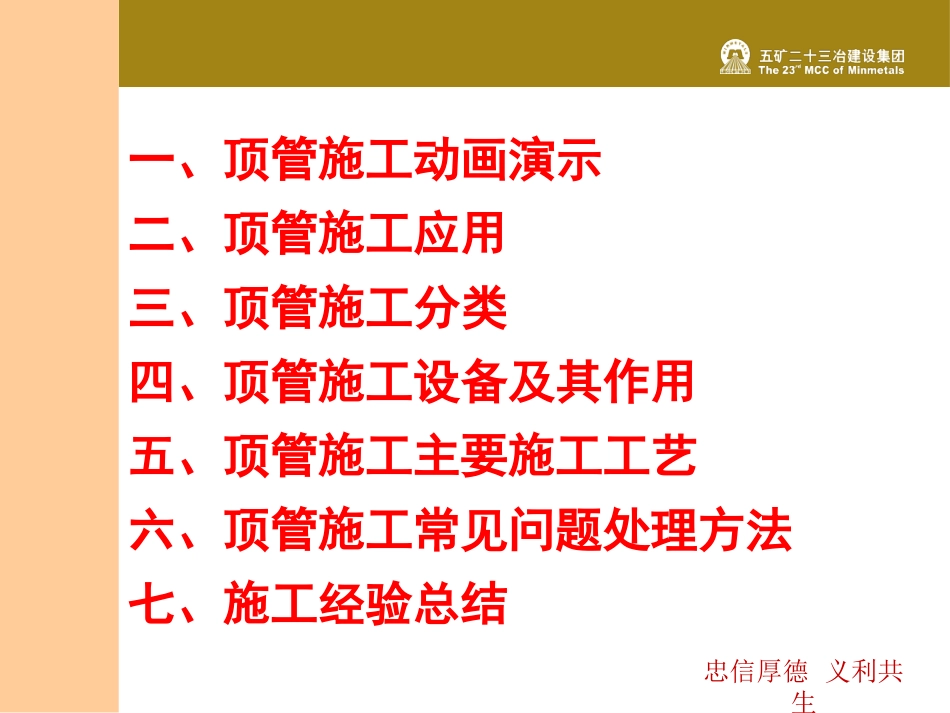

顶管施工技术应用湘江排水口项目部2015年11月忠信厚德义利共生一、顶管施工动画演示二、顶管施工应用三、顶管施工分类四、顶管施工设备及其作用五、顶管施工主要施工工艺六、顶管施工常见问题处理方法七、施工经验总结忠信厚德义利共生一、顶管施工动画演示忠信厚德义利共生二、顶管施工应用2.1术语2.2顶管施工的应用2.3顶管施工的适应性2.4顶管施工基本原理忠信厚德义利共生2.1术语•摘自《顶管工程施工规程》DG／TJ08-2049-2008•2.1.1顶管•依靠千斤顶和反力墙，将管道在地下逐节顶进的施工工艺。•2.1.2顶管机•安装在管道前端用于掘进、出泥和导向的顶管机械。•2.1.3工作井•顶管设备安装及用于始发的地下作业空间。•2.1.4接收井•接收顶管机的地下作业空间。•2.1.5小直径顶管•内径600mm~1200mm的顶管。忠信厚德义利共生2.1术语•2.1.6长距离顶管•一次顶进长度500m~1000m的顶管。•2.1.7超长距离顶管•一次顶进长度大于1000m的顶管。•2.1.8导轨•顶管工程初始导向和管段拼接用的轨道。•2.1.9穿墙孔•顶管机进出工作井(接收井)的洞门。•2.1.10出洞•顶管机由工作井进入土体向前顶进的过程。•2.1.11进洞•顶管机向前顶进进入接收井的过程。忠信厚德义利共生2.1术语•2.1.12反力墙•工作井内承受千斤顶顶力的墙体。•2.1.13顶管后座•千斤顶与反力墙之间的传力装置。•2.1.14中继间•为增加顶力而设置在管道间的续顶装置。•2.1.15特殊管材•采用玻璃钢夹砂管及预应力钢筒混凝土结构形式的顶管•管材。•2.1.16特种顶管•使用特殊管材或特殊的施工方法的顶管。忠信厚德义利共生2.1术语•2.0.18触变泥浆•用于填充顶管和土体之间的空间并起到减阻作用的泥浆材料。•2.0.19盘根止水•采用柔软的线状物(如棉、麻、石棉、石墨等)纺织成条状再浸入复合树脂(或油漫物)而制成的软填料，用于填塞顶管机与井壁的空隙，起到密封止水作用。忠信厚德义利共生2.2顶管施工的应用顶管施工技术被广泛应用于穿越公路、铁路、河流、闹市区等不允许或不能开挖条件下进行各种管道的铺设、更换和修复，由于顶管施工技术具有综合成本低、施工周期短、环境影响小、不影响交通、施工安全性好等优点，在市政给排水、通信电缆、燃气管道、电力电缆等地下管线中广泛的应用。由于地质条件复杂，同一埋深的地层中往往有多种地质出现。顶管施工技术要求高、实施难度大。随着社会的发展、环境的保护和文明施工的要求，促使近年来我国顶管施工工程技术高速发展，并已形成了一个新兴的产业。顶管施工技术应用前景广阔，经济效益和社会效益巨大。忠信厚德义利共生2.3顶管施工的适应性顶管施工是一门涉及知识面广、施工管理要求高、施工作业要求严的综合性施工技术，最突出的特点是适应性。顶管施工采用何种施工方法是根据工程的特点、环境、地质、施工条件等因素决定，所以各种顶管方法都有其局限性。忠信厚德义利共生2.3顶管施工的适应性施工前必须要充分了解地质情况，选用与之适应的顶管施工方法。特别是复杂地层，一段顶管施工可能多种地层同时出现，甚至可能出现不同的障碍物，所以在不同的地质情况取用不同的施工工艺（本工程污水干管顶管工程大部分位于粉土、圆砾层，局部位于粉质粘土层）。忠信厚德义利共生2.4顶管施工基本原理顶管施工是从地面开挖两个基坑井，然后管节从工作井安放，通过主顶千斤顶和中继间的顶推机械的顶进，推动管节从工作井预留口穿出，穿越土层到达接收井的预留口边，然后通过接收井的预留口穿出，形成管道的施工。忠信厚德义利共生2.4顶管施工基本原理人工顶管忠信厚德义利共生2.4顶管施工基本原理泥水平衡顶管施工示意图忠信厚德义利共生三、顶管施工分类3.1人工手掘式顶管施工常用的施工方法：敞开式、半敞开式、格栅式、挤压式、气压法式。3.2机械式顶管施工常用的施工方法：泥水平衡式和土压平衡式。3.3其他顶管施工方法：水冲枪式。3.4顶管施工常用的管材：钢筋混礙土管、钢管、玻璃钢夹砂管、陶瓷管、聚合物砼管、铸铁管。注：玻璃钢夹砂管通常分为离心浇注型和缠绕型两大类。离心浇注型玻璃钢夹砂管是用树脂、石英砂和短玻璃纤维以一定比例混合，经离心浇注而成。缠...
