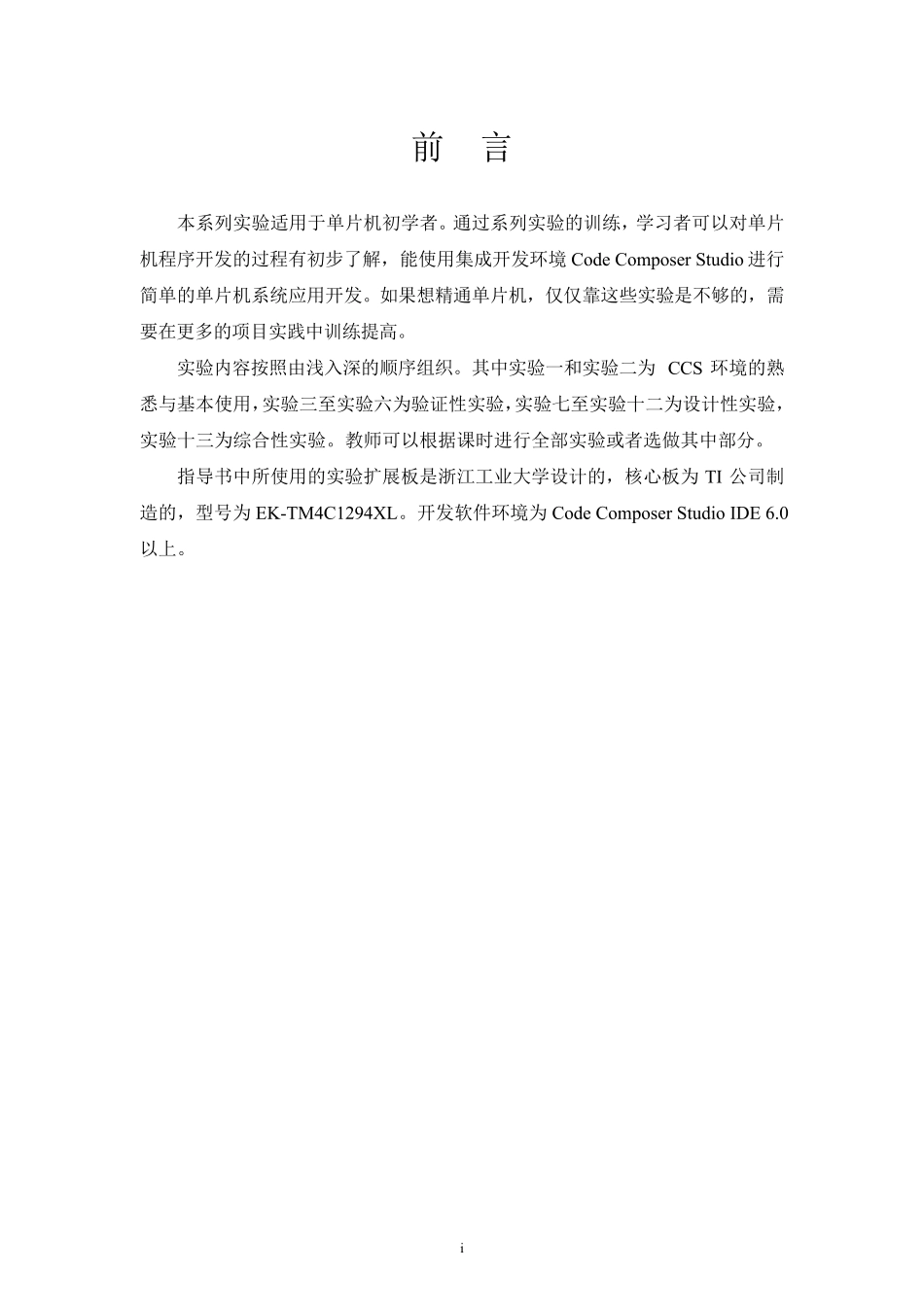

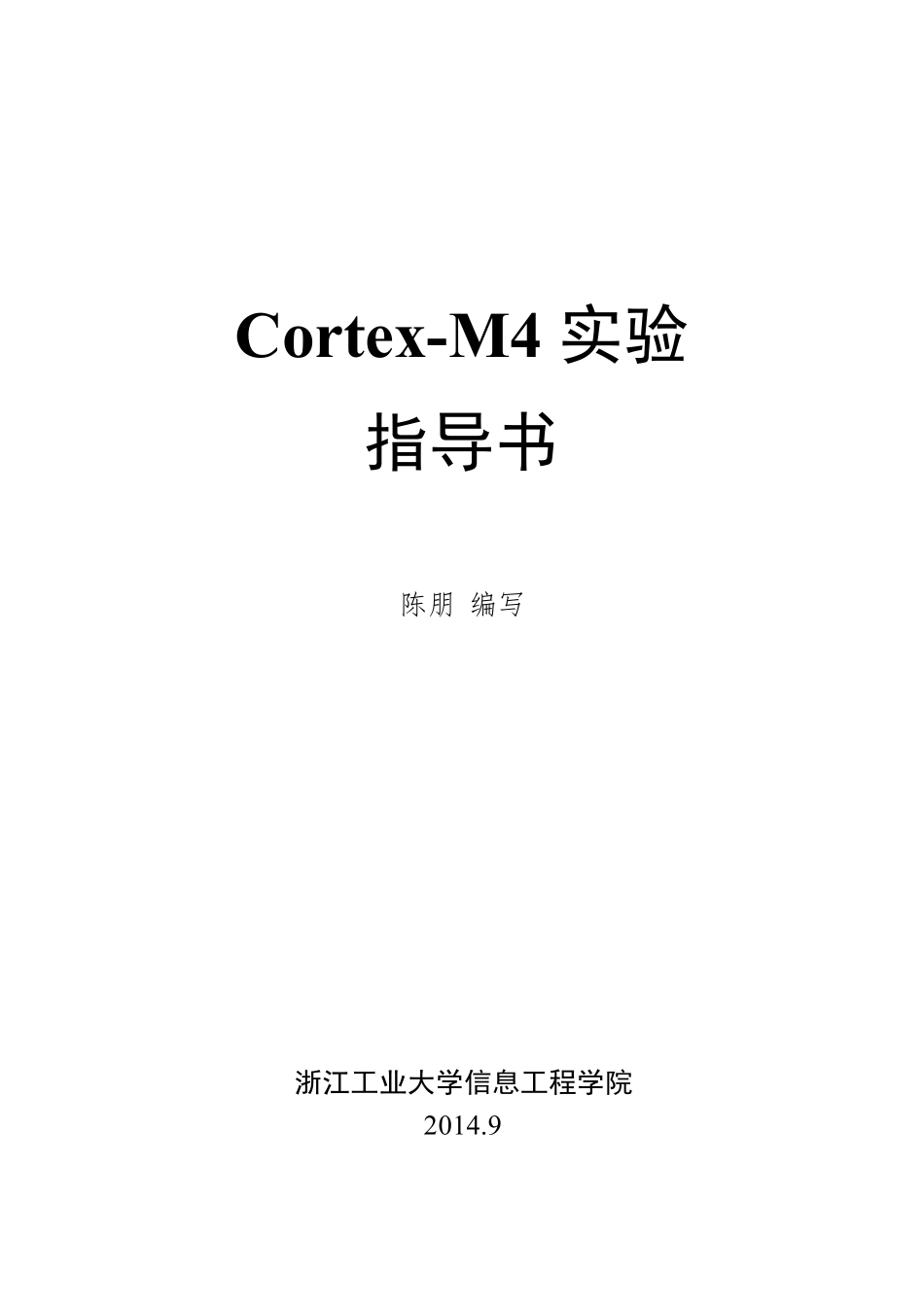

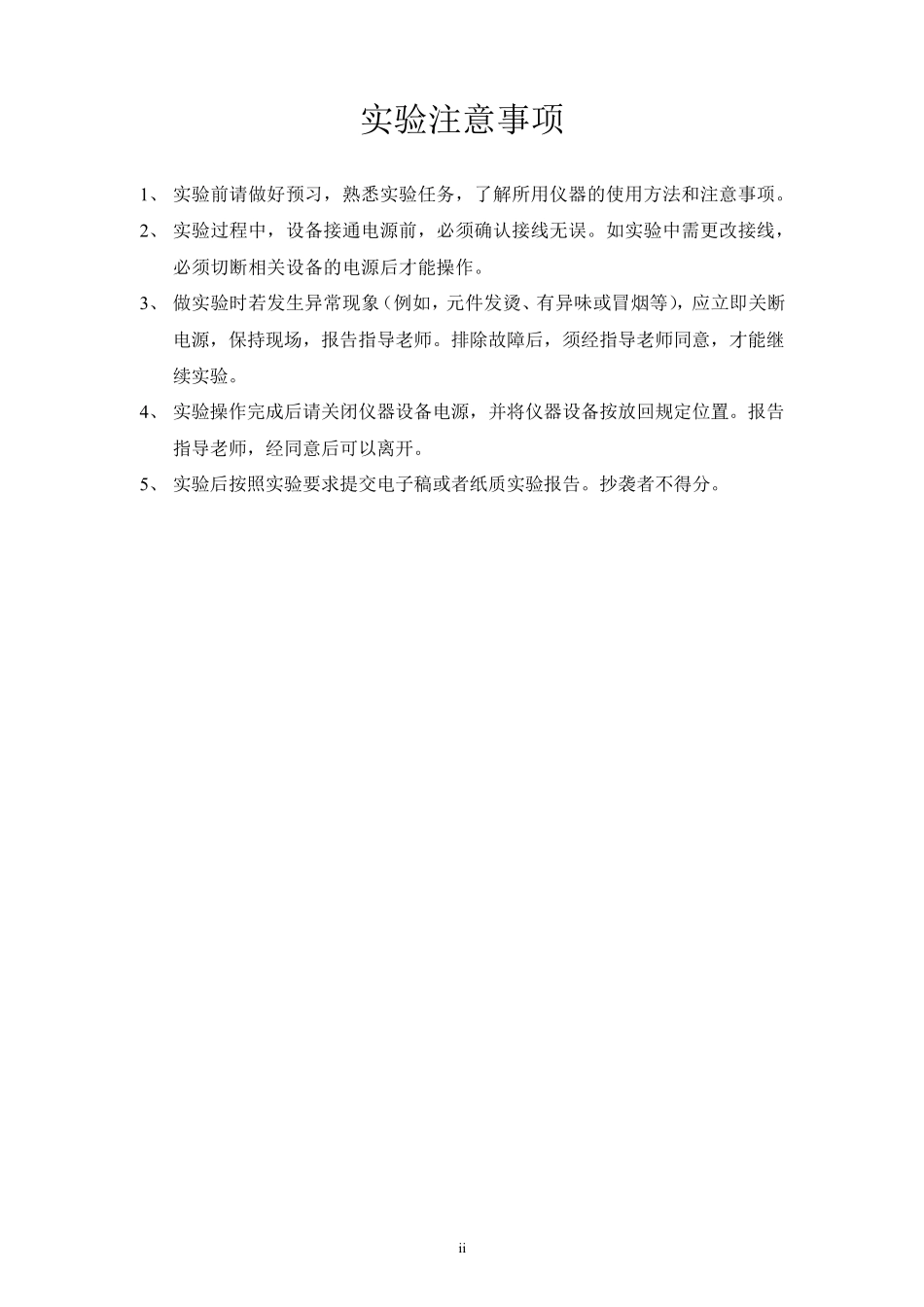

Cortex -M4 实验 指导书 陈朋 编写 浙江工业大学信息工程学院 2014.9 i 前 言 本系列实验适用于单片机初学者。通过系列实验的训练,学习者可以对单片机程序开发的过程有初步了解,能使用集成开发环境 Code Composer Stu dio 进行简单的单片机系统应用开发。如果想精通单片机,仅仅靠这些实验是不够的,需要在更多的项目实践中训练提高。 实验内容按照由浅入深的顺序组织。其中实验一和实验二为 CCS 环境的熟悉与基本使用,实验三至实验六为验证性实验,实验七至实验十二为设计性实验,实验十三为综合性实验。教师可以根据课时进行全部实验或者选做其中部分。 指导书中所使用的实验扩展板是浙江工业大学设计的,核心板为 TI 公司制造的,型号为 EK-TM4C1294XL。开发软件环境为 Code Composer Stu dio IDE 6.0以上。 ii 实验注意事项 1、 实验前请做好预习,熟悉实验任务,了解所用仪器的使用方法和注意事项。 2、 实验过程中,设备接通电源前,必须确认接线无误。如实验中需更改接线,必须切断相关设备的电源后才能操作。 3、 做实验时若发生异常现象(例如,元件发烫、有异味或冒烟等),应立即关断电源,保持现场,报告指导老师。排除故障后,须经指导老师同意,才能继续实验。 4、 实验操作完成后请关闭仪器设备电源,并将仪器设备按放回规定位置。报告指导老师,经同意后可以离开。 5、 实验后按照实验要求提交电子稿或者纸质实验报告。抄袭者不得分。 iii 目 录 前 言 ................................................................................................................................................ i 实验注意事项 ................................................................................................................................... ii 目 录 .............................................................................................................................................. iii 实验一 GPIO 接口实验.......................................................................................................... 4 实验二 矩阵按键操作实验 ................................................................................................. 14 实验三 PWM 呼吸灯实验 ..........................
