CPU供电原理与维修(详)

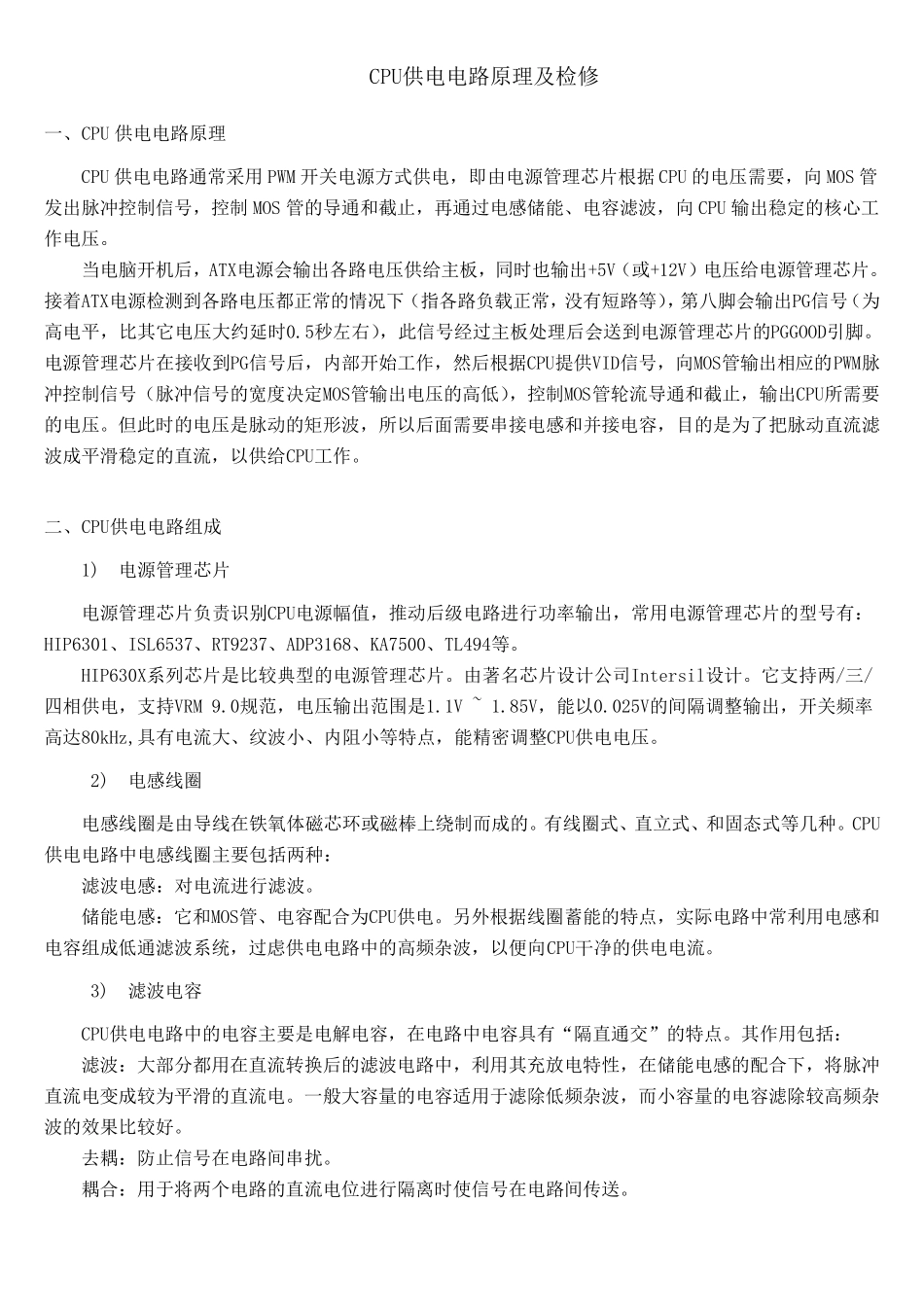

CPU供电原理与维修(详)_第1页
1/6

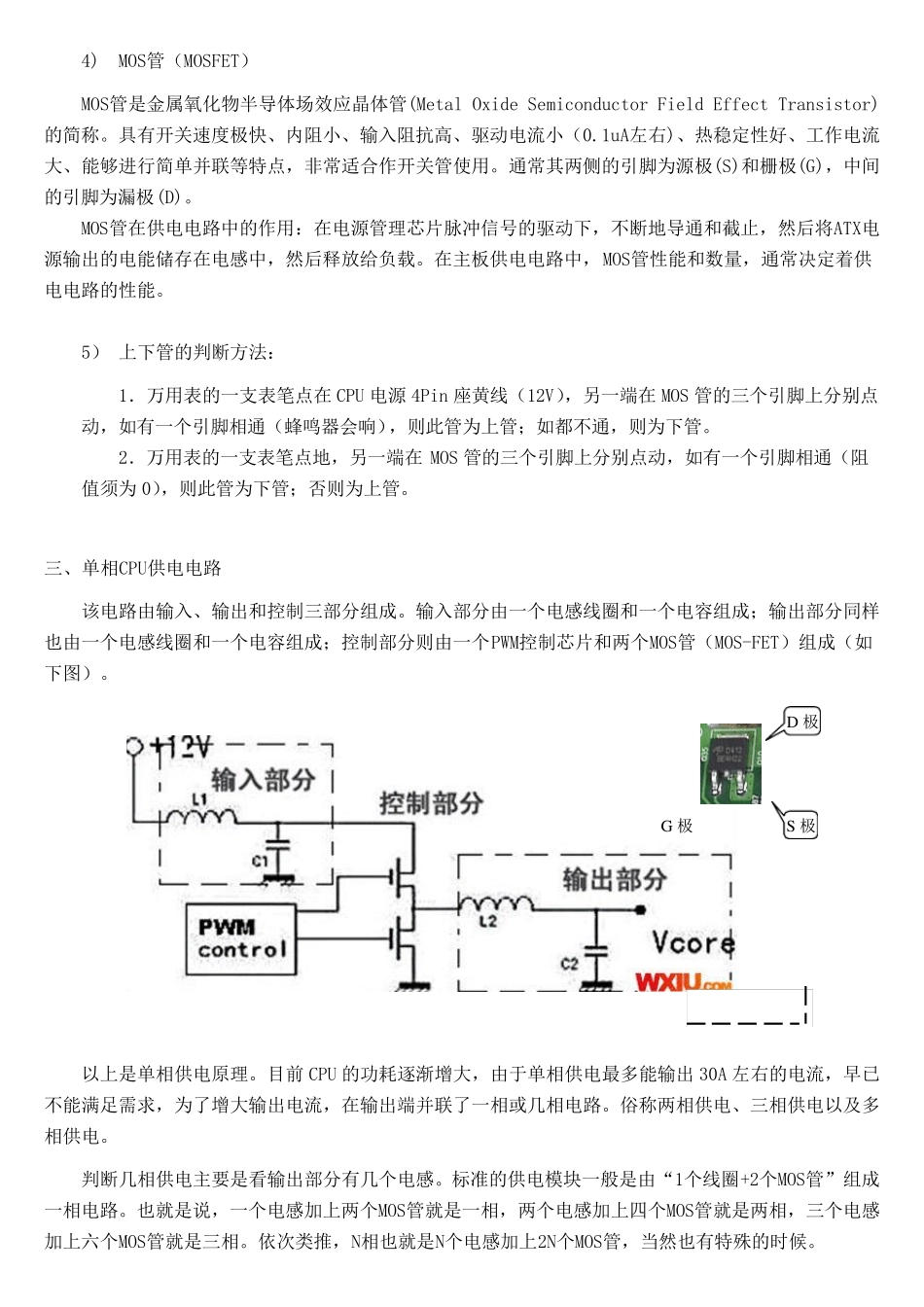

CPU供电原理与维修(详)_第2页
2/6

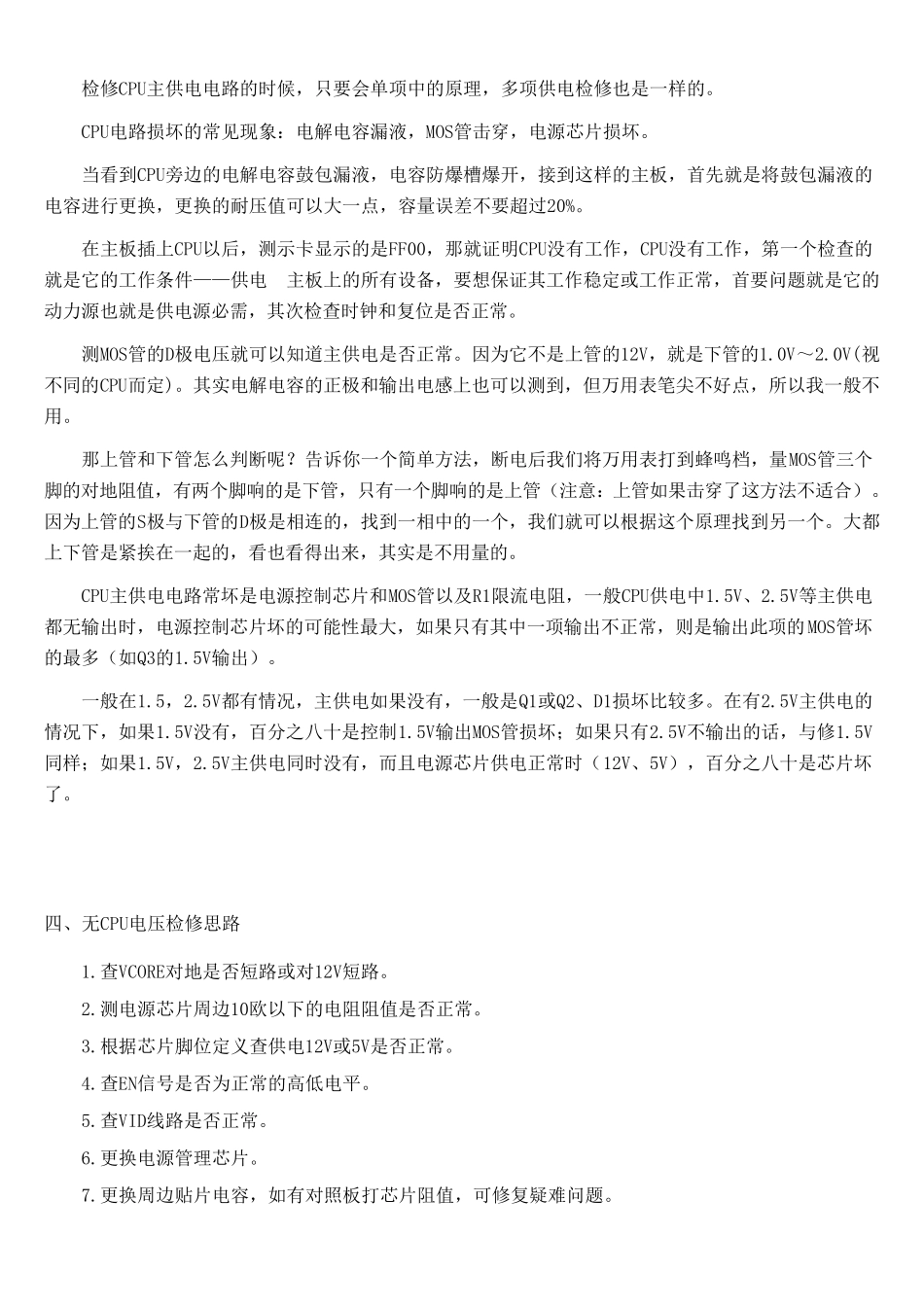

CPU供电原理与维修(详)_第3页
3/6
CPU供 电 电 路 原 理 及 检 修 一 、 CPU 供 电 电 路 原 理 CPU 供 电 电 路 通 常 采 用 PWM 开 关 电 源 方 式 供 电 , 即 由 电 源 管 理 芯 片 根 据 CPU 的 电 压 需 要 , 向 MOS 管发 出 脉 冲 控 制 信 号 , 控 制 MOS 管 的 导 通 和 截 止 , 再 通 过 电 感 储 能 、 电 容 滤 波 , 向 CPU 输 出 稳 定 的 核 心 工作 电 压 。 当 电 脑 开 机 后 , ATX电 源 会 输 出 各 路 电 压 供 给 主 板 , 同 时 也 输 出 +5V( 或 +12V) 电 压 给 电 源 管 理 芯 片 。接 着 ATX电 源 检 测 到 各 路 电 压 都 正 常 的 情 况 下 ( 指 各 路 负 载 正 常 , 没 有 短 路 等 ), 第 八 脚 会 输 出 PG信 号 ( 为高 电 平 , 比 其 它 电 压 大 约 延 时 0.5秒 左 右 ), 此 信 号 经 过 主 板 处 理 后 会 送 到 电 源 管 理 芯 片 的 PGGOOD引 脚 。电 源 管 理 芯 片 在 接 收 到 PG信 号 后 , 内 部 开 始 工 作 , 然 后 根 据 CPU提 供 VID信 号 , 向 MOS管 输 出 相 应 的 PWM脉冲 控 制 信 号 ( 脉 冲 信 号 的 宽 度 决 定 MOS管 输 出 电 压 的 高 低 ), 控 制 MOS管 轮 流 导 通 和 截 止 , 输 出 CPU所 需 要的 电 压 。 但 此 时 的 电 压 是脉 动的 矩形波 , 所 以后 面需 要 串接 电 感 和 并接 电 容 , 目的 是为 了把脉 动直流 滤波 成平 滑稳 定 的 直流 , 以供 给 CPU工 作 。 二、 CPU供 电 电 路 组成 1) 电 源 管 理 芯 片 电 源 管 理 芯 片 负 责识别CPU电 源 幅值, 推动后 级电 路 进行功率输 出 , 常 用 电 源 管 理 芯 片 的 型号 有 :HIP6301、 ISL6537、 RT9237、 ADP3168、 KA7500、 TL494等 。 HIP630X系列芯 片 是比 较典型的 电 源 管 理 芯 片 。 由 著名芯 片 设计公司Intersil设计。 它 支持两/三/四相 供 电 , 支持VRM 9.0规范, 电 压 输 出 范围是1.1V ~ 1.85V, 能 以0.025V的 间隔调整输 出 , 开 关 频率高 达80kHz,具有...
