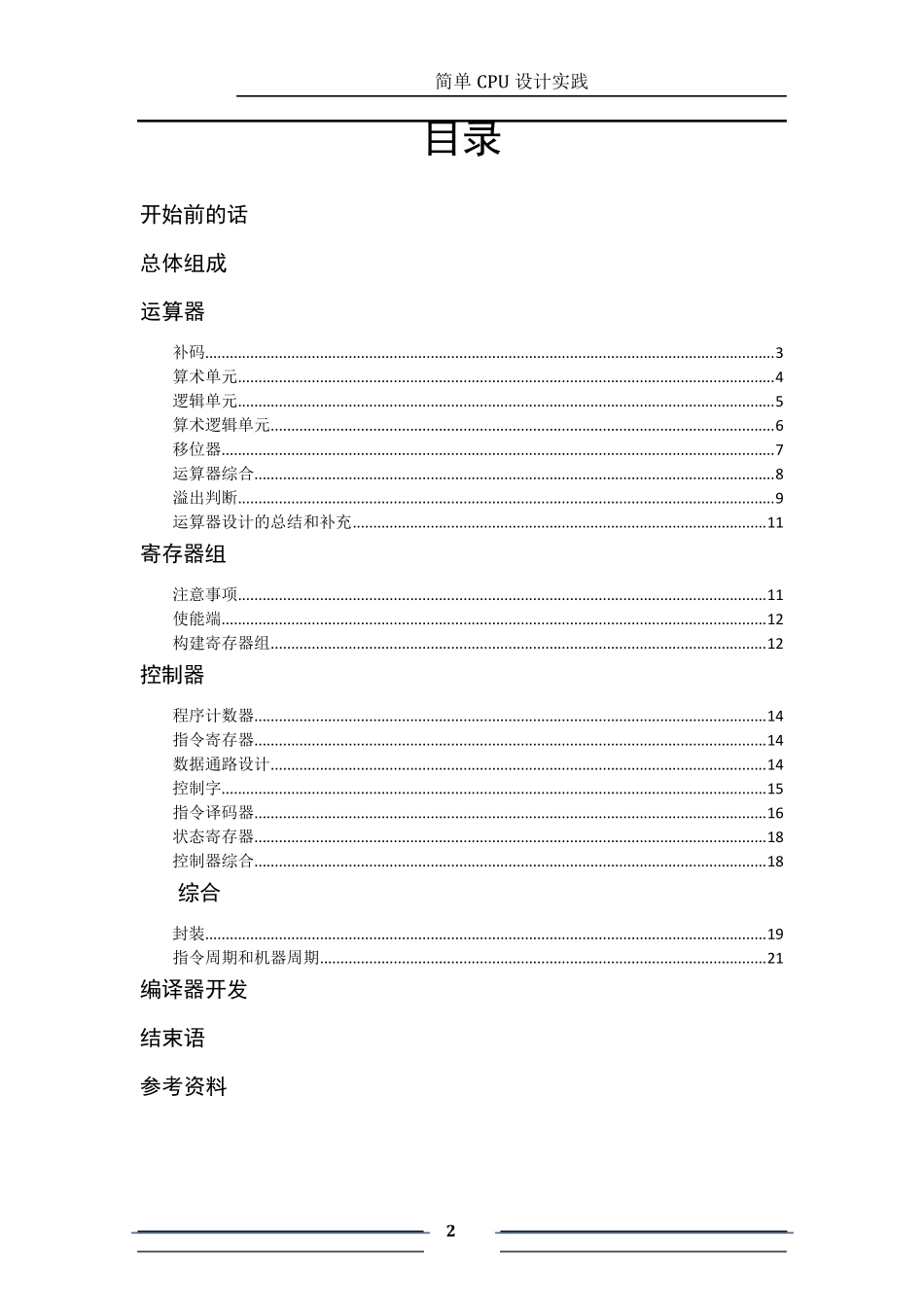

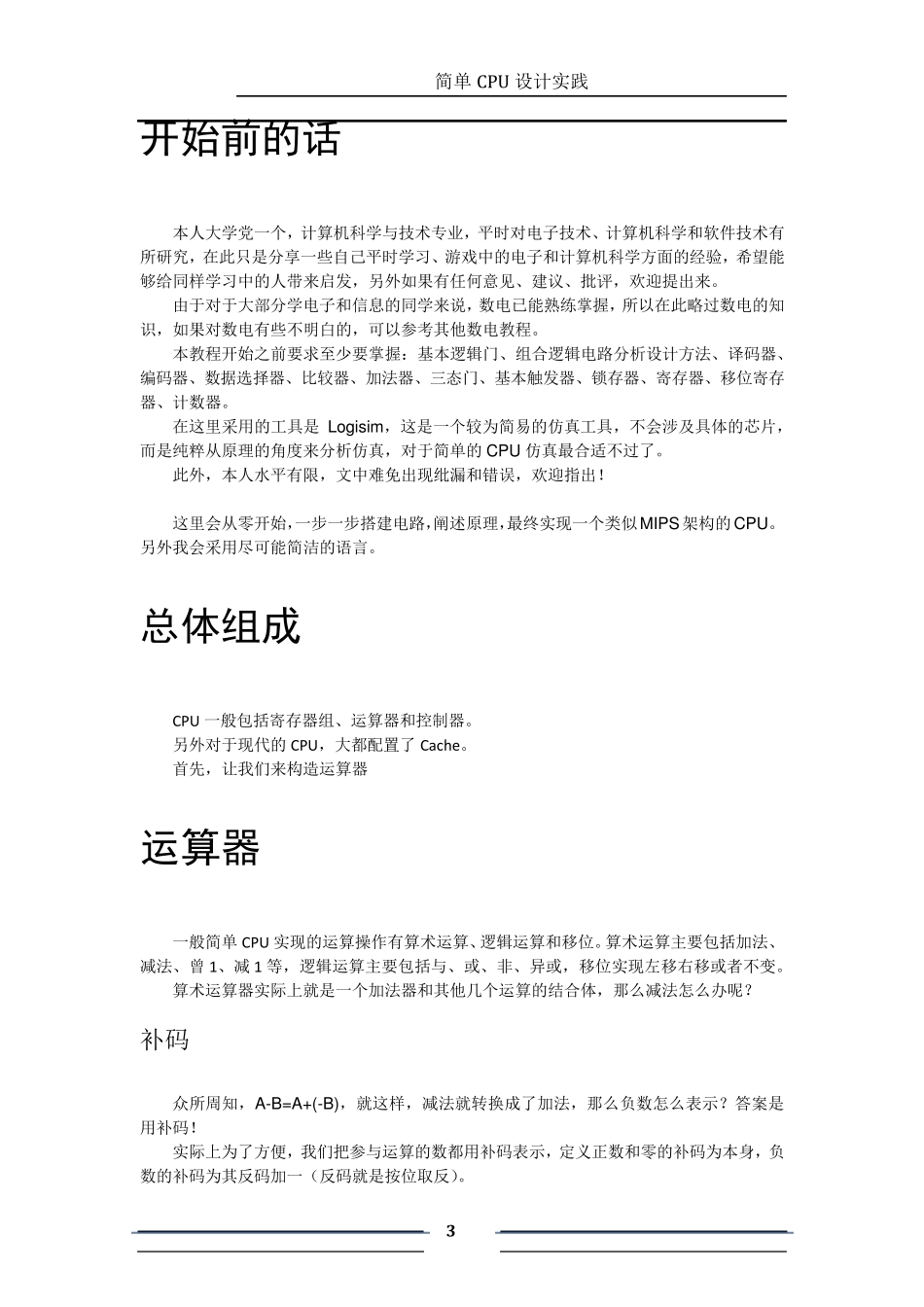

左家垅职业技术学院 岳麓山 158157488@qq.com 2014/10/25 King-Duan 本文通过一个简单的CPU 模型设计,阐述CPU 设计过程中的一些原理和经验。 简单 CPU设计实践 神秘是一种我们能够体验到的最美丽的东西。 它是所有真正艺术和科学的源泉。 ——阿尔伯特.爱因斯坦 简单CPU 设计实践 2 目录 开始前的话 ............................................... 3 总体组成 ................................................. 3 运算器 ................................................... 3 补码........................................................................................................................................... 3 算术单元 ................................................................................................................................... 4 逻辑单元 ................................................................................................................................... 5 算术逻辑单元 ........................................................................................................................... 6 移位器....................................................................................................................................... 7 运算器综合 ............................................................................................................................... 8 溢出判断 ................................................................................................................................... 9 运算器设计的总结和补充 ..................................................................................................... 11 寄存器组 ................................................ 11 注意事项 ................................................................................................................................. 11 使能端..................................................................................................................................... 12 构建寄存器组 ......
