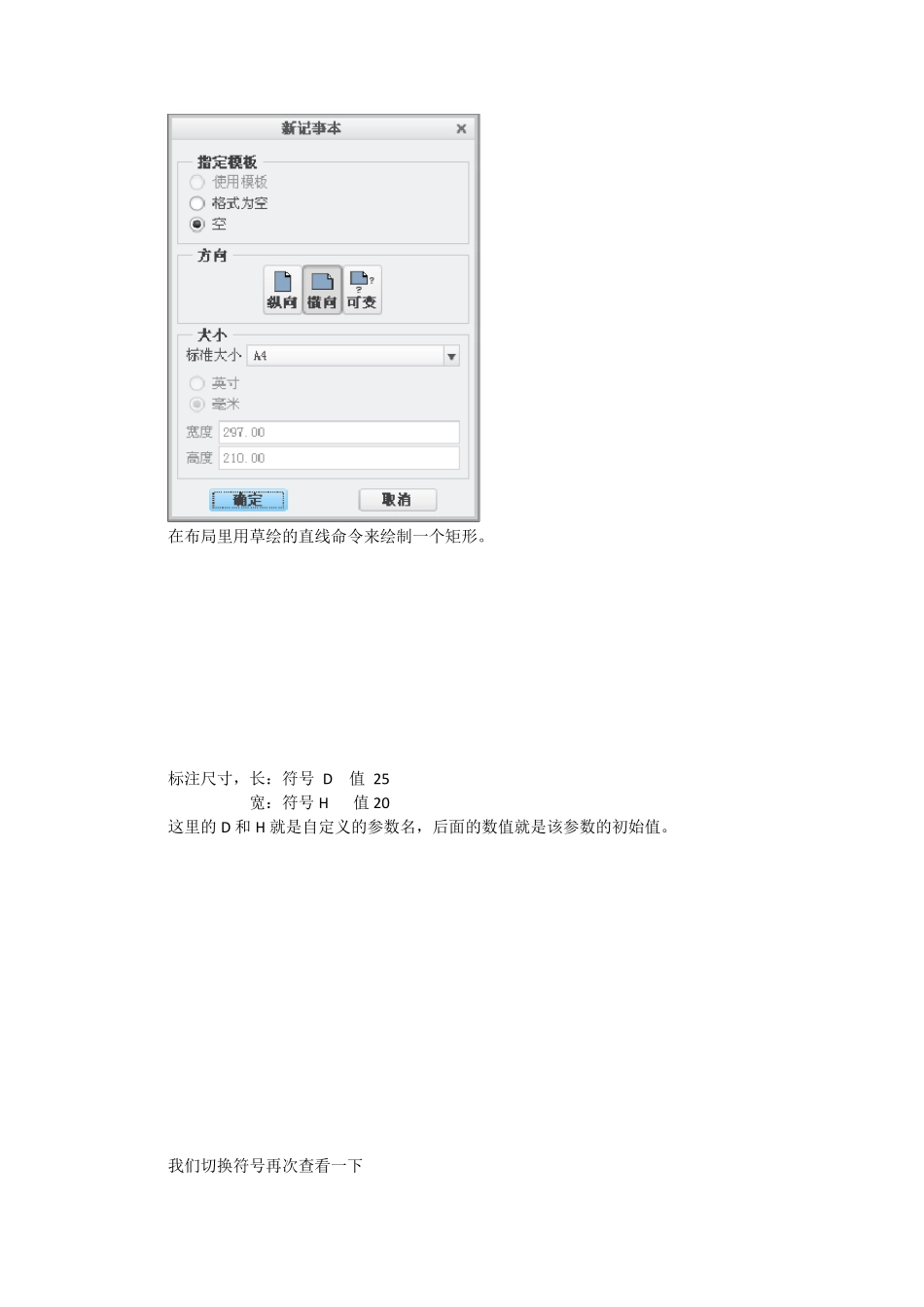

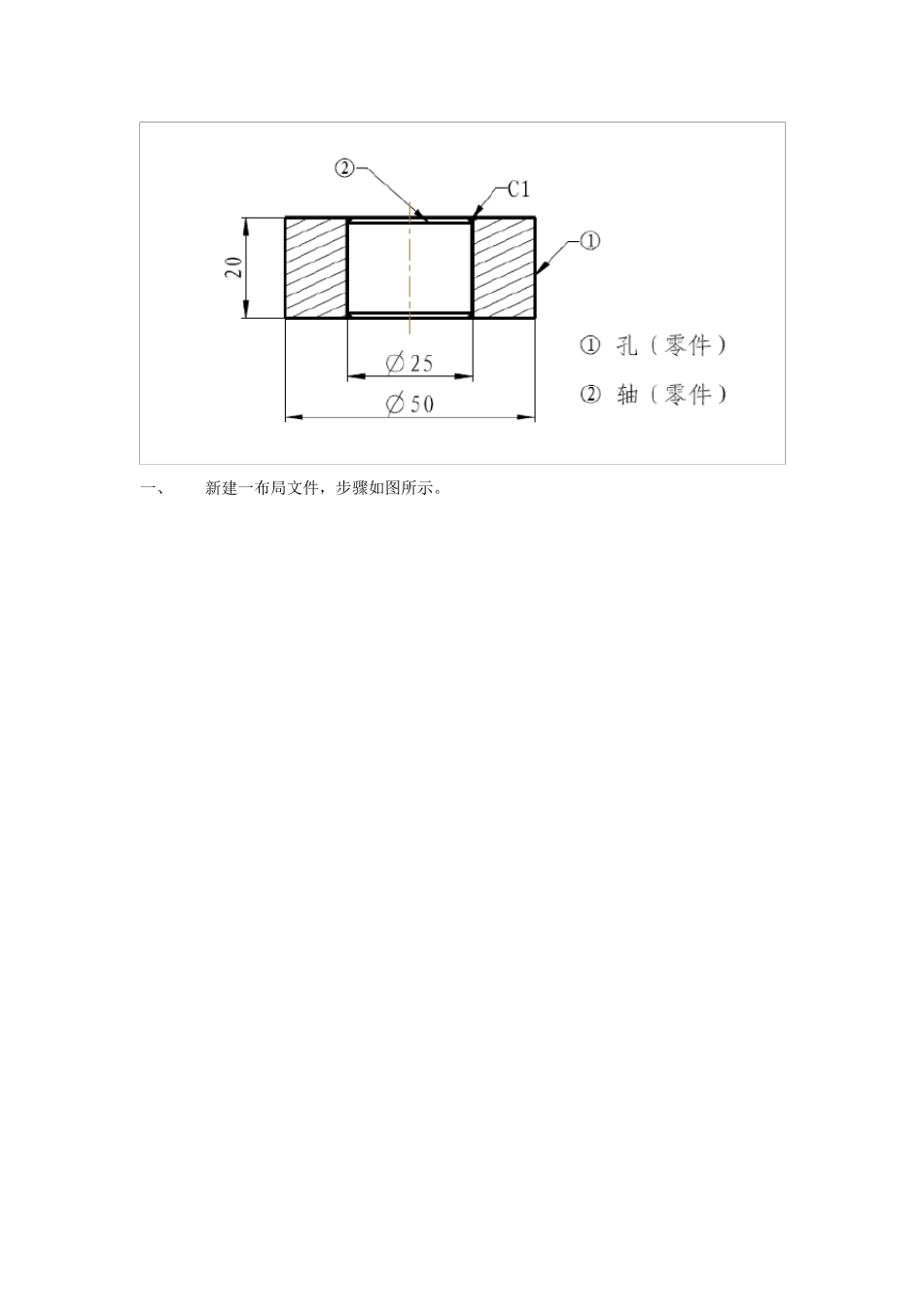

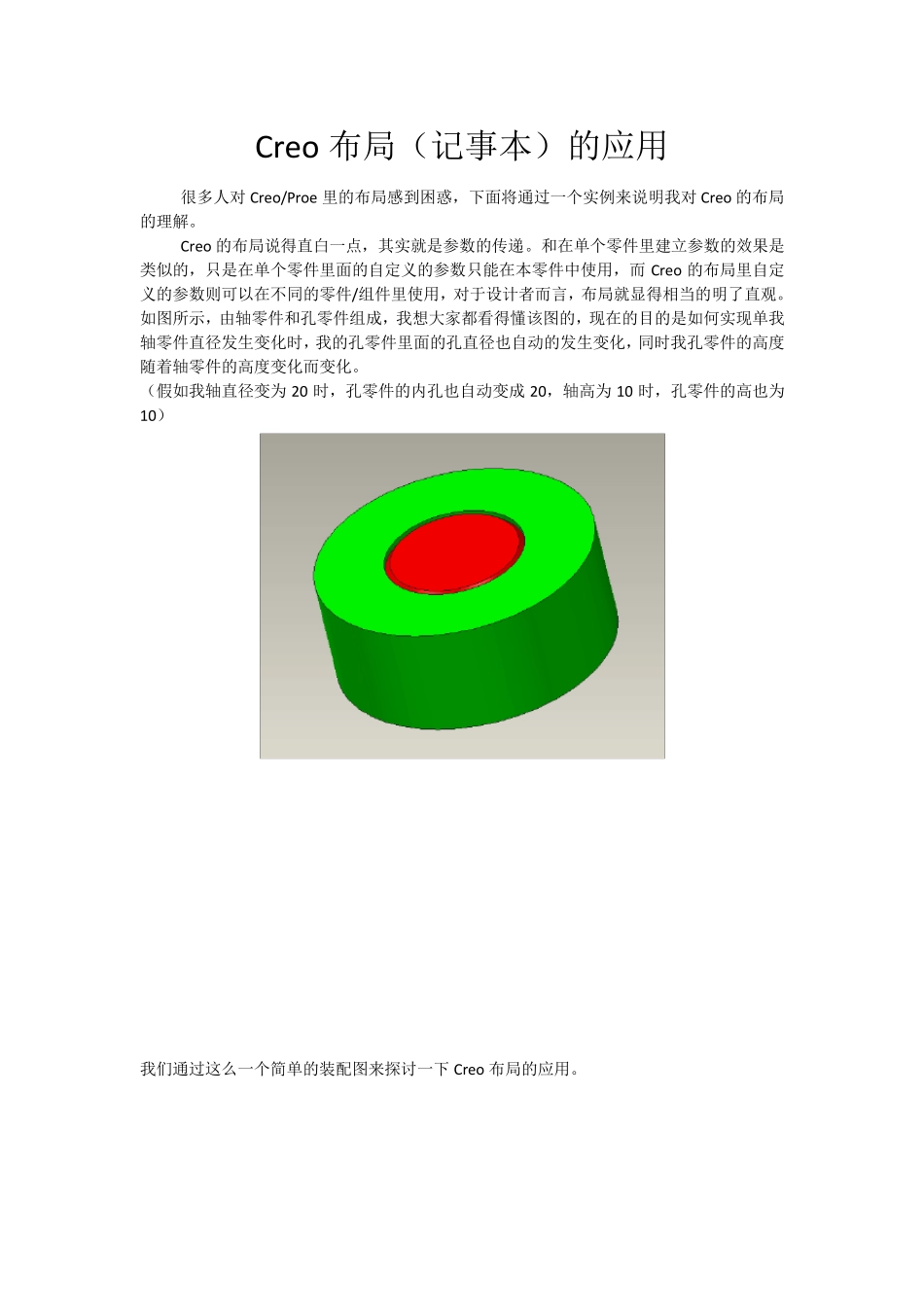

Creo 布局(记事本)的应用 很多人对Creo/Proe 里的布局感到困惑,下面将通过一个实例来说明我对Creo 的布局的理解。 Creo 的布局说得直白一点,其实就是参数的传递。和在单个零件里建立参数的效果是类似的,只是在单个零件里面的自定义的参数只能在本零件中使用,而 Creo 的布局里自定义的参数则可以在不同的零件/组件里使用,对于设计者而言,布局就显得相当的明了直观。 如图所示,由轴零件和孔零件组成,我想大家都看得懂该图的,现在的目的是如何实现单我轴零件直径发生变化时,我的孔零件里面的孔直径也自动的发生变化,同时我孔零件的高度随着轴零件的高度变化而变化。 (假如我轴直径变为 20 时,孔零件的内孔也自动变成 20,轴高为 10 时,孔零件的高也为10) 我们通过这么一个简单的装配图来探讨一下Creo 布局的应用。 一、 新建一布局文件,步骤如图所示。 在布局里用草绘的直线命令来绘制一个矩形。 标注尺寸,长:符号 D 值 25 宽:符号 H 值 20 这里的D 和 H 就是自定义的参数名,后面的数值就是该参数的初始值。 我们切换符号再次查看一下 二、分别用拉伸来建立如图所示图纸的 2 个零件 1、轴零件 声明布局 分别给高度和直径赋值就可以
