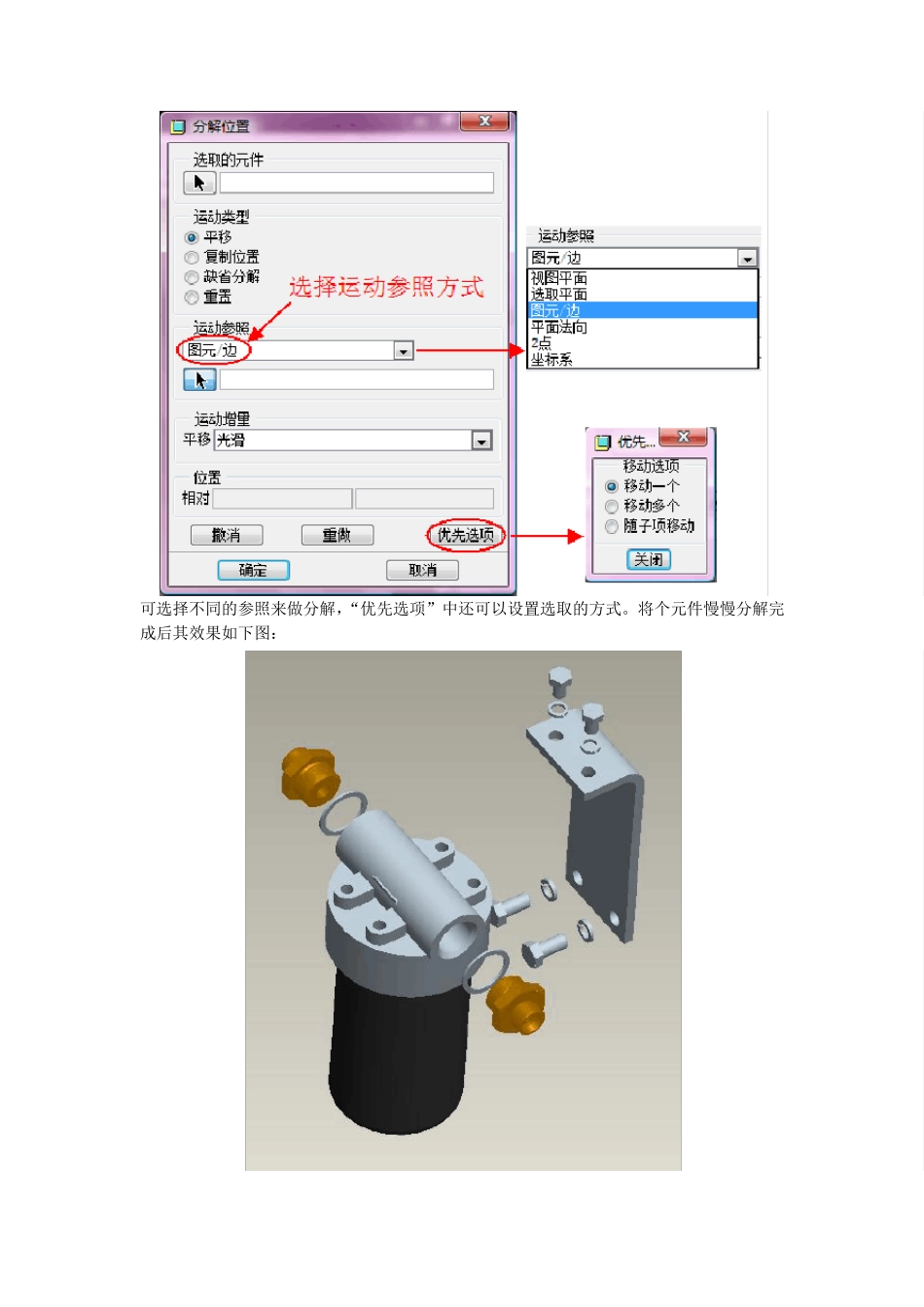

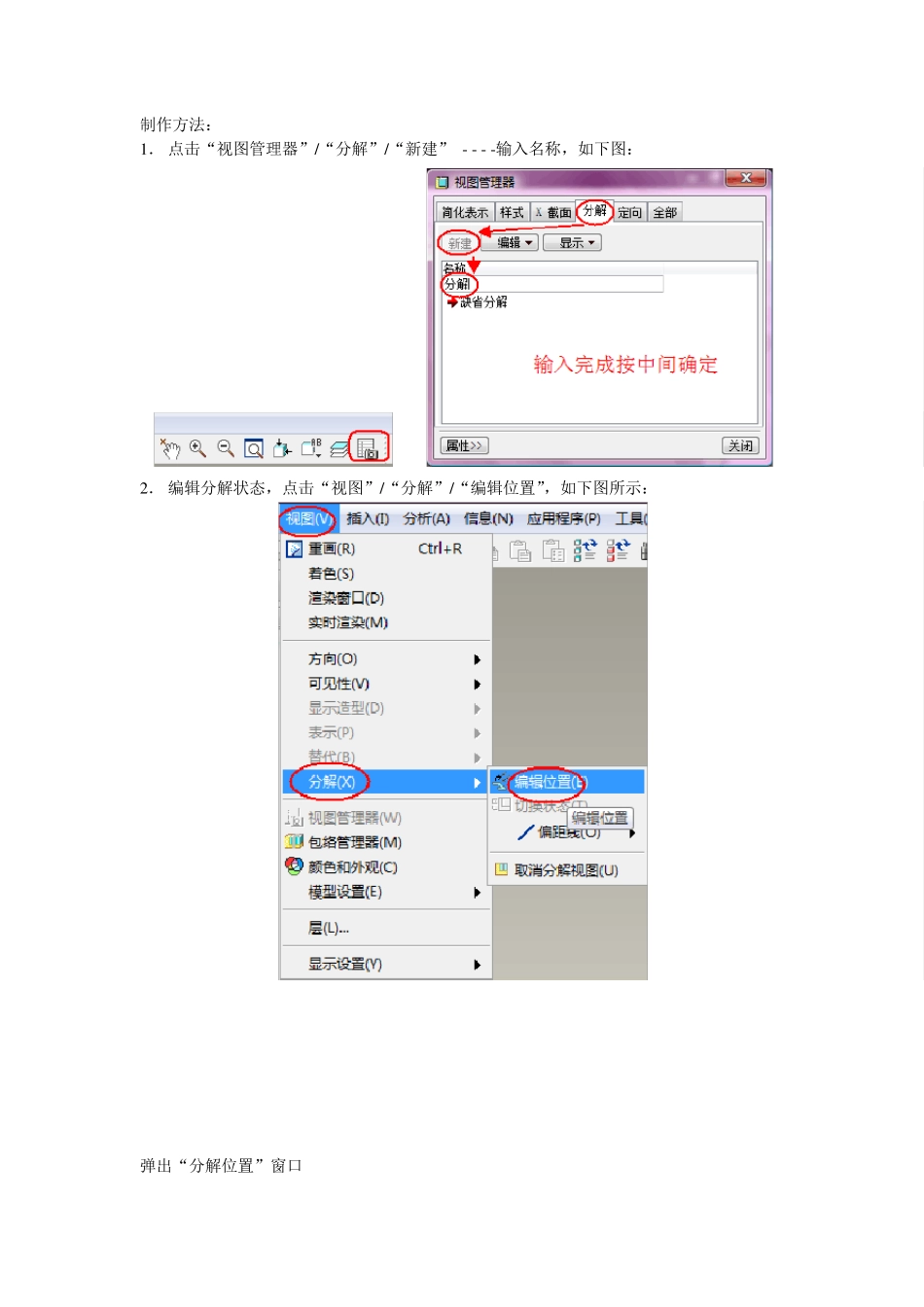

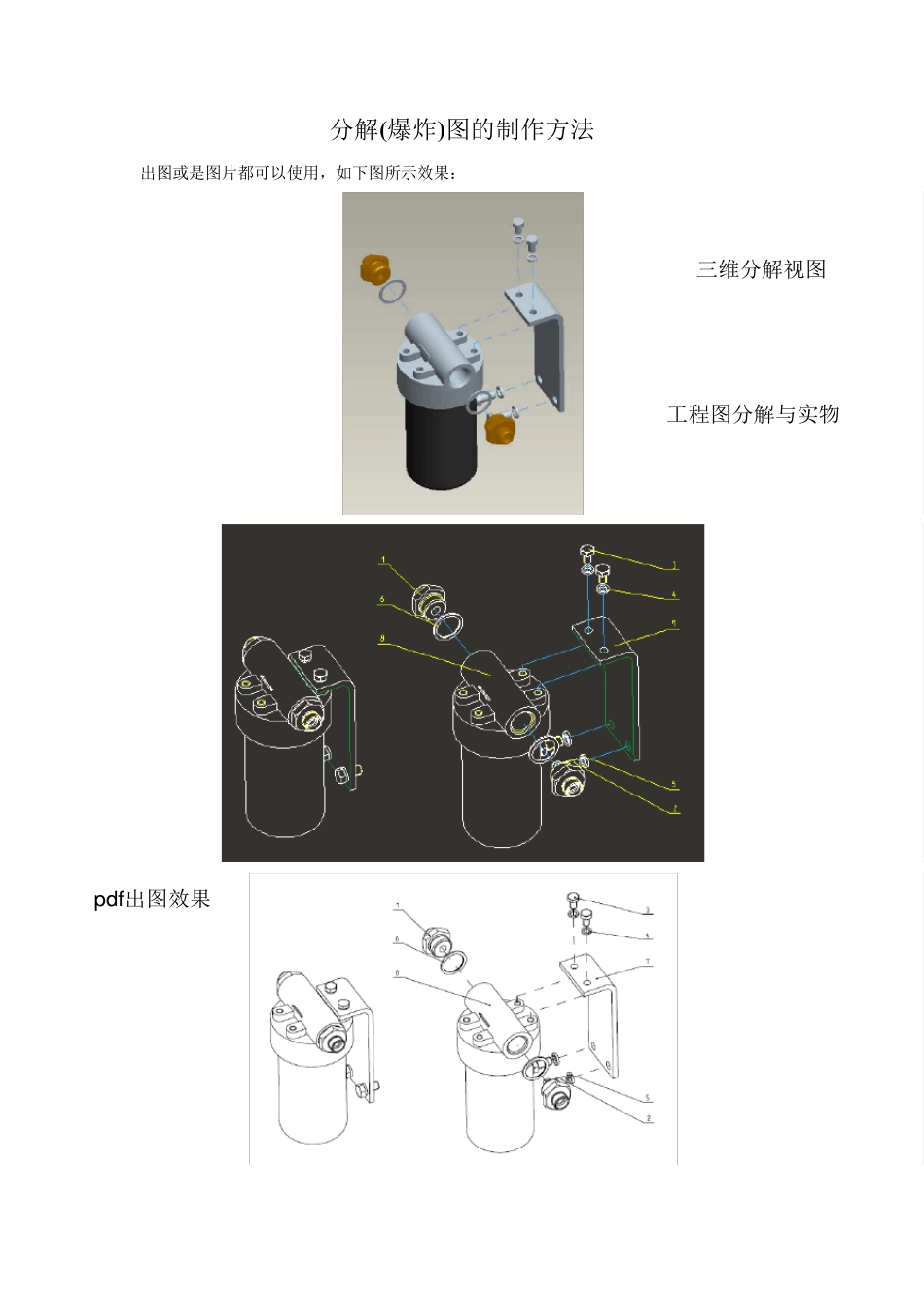

分解(爆炸)图的制作方法 出图或是图片都可以使用，如下图所示效果： 三维分解视图 工程图分解与实物p df出图效果 制作方法： 1 ． 点击“视图管理器”/“分解”/“新建” - - - -输入名称，如下图： 2 ． 编辑分解状态，点击“视图”/“分解”/“编辑位置”，如下图所示： 弹出“分解位置”窗口 可选择不同的参照来做分解，“优先选项”中还可以设置选取的方式。将个元件慢慢分解完成后其效果如下图： 3 ． 插入偏距线，点击“视图”/“分解”/“偏距线”/“创建”，如下图： 按照分解关系分别创建偏距线以表示各零部件的分解过程，最后得到如下图的效果： 4 ． 保存分解状态并回到装配状态，方法： 回到装配状态并保存文件，完成三维工作，如下图： 5 ． 出图工作，一搬视图与爆炸视图同时存在一张图纸上，方法如下： （1 ）新建图纸/插入一搬视图； （2 ）插入视图在类别中选择“视图状态”/够选“视图中的分解元件”/下拉选择前面做好的“分解”/“确定”完成。如下图： 最终出图效果：
