CSC241数字式变压器保护装置

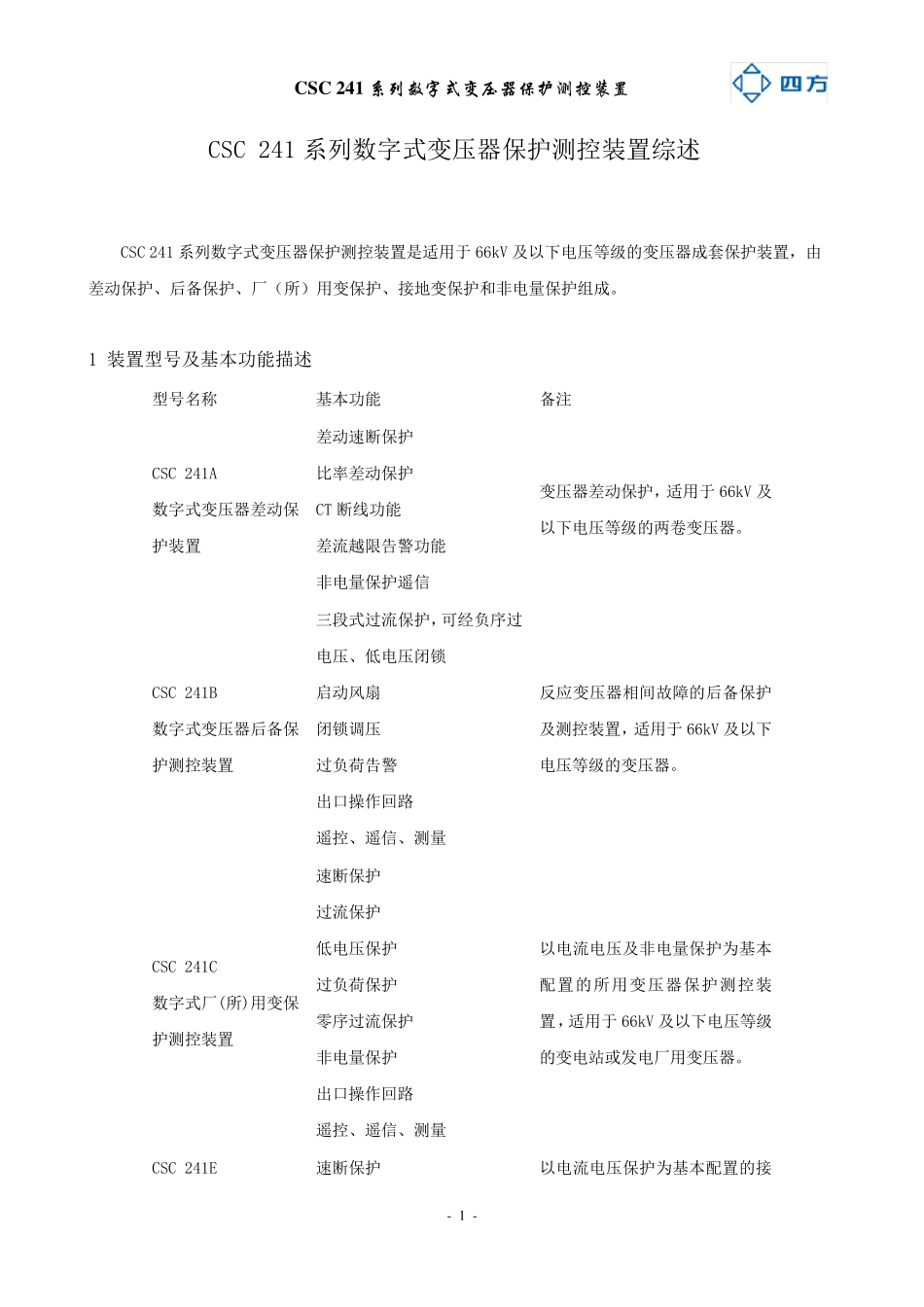

CSC241数字式变压器保护装置_第1页
1/48

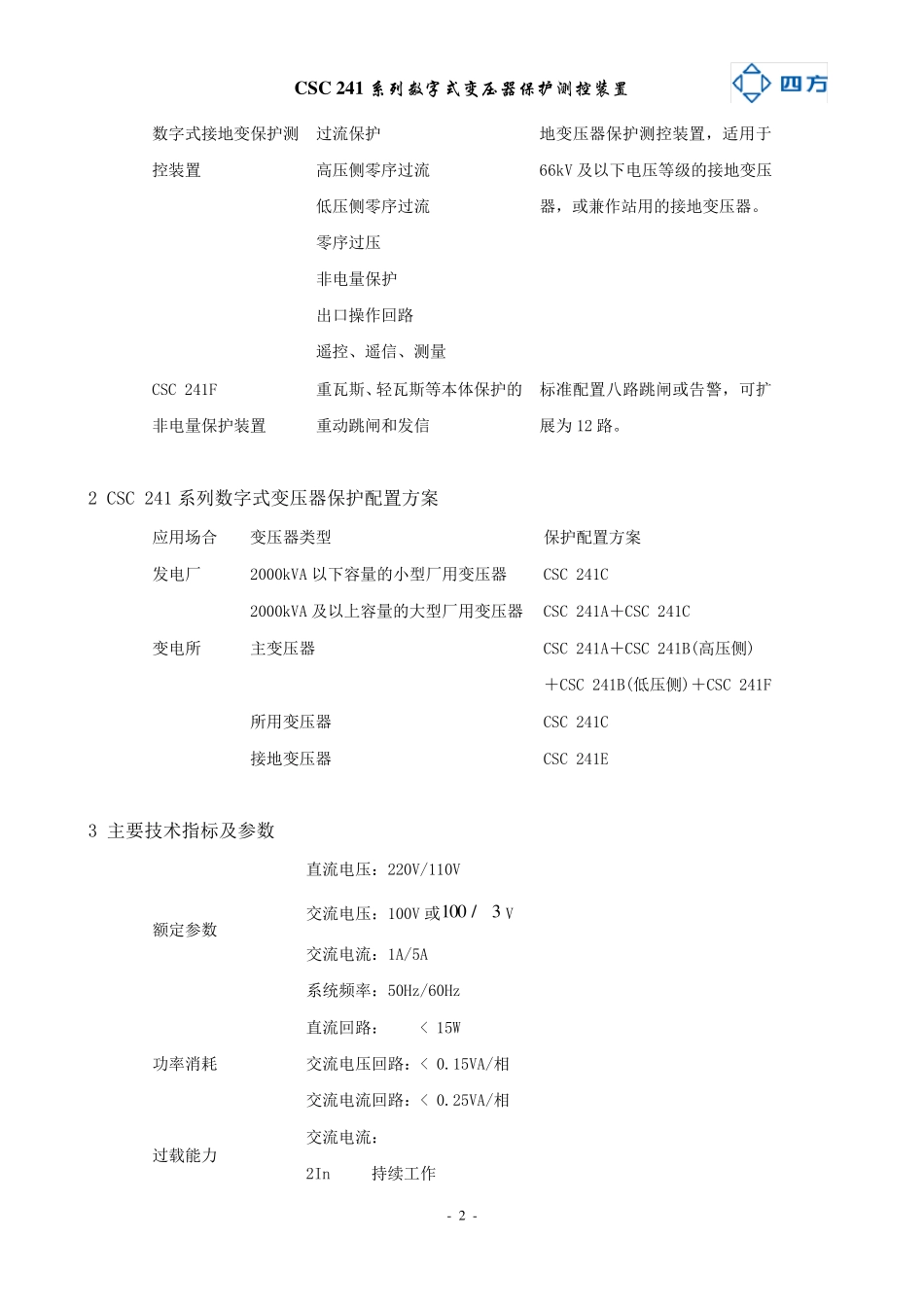

CSC241数字式变压器保护装置_第2页
2/48

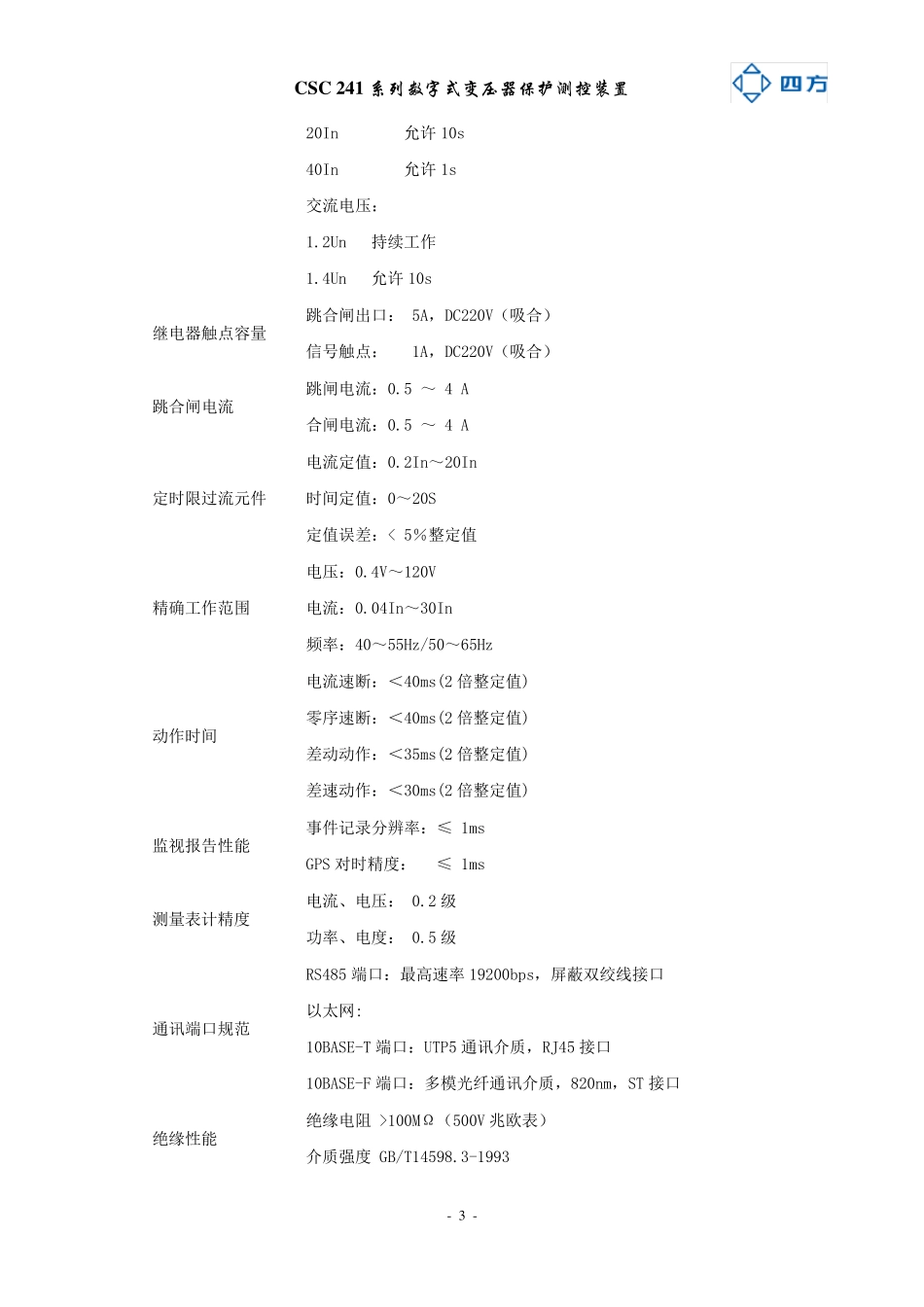

CSC241数字式变压器保护装置_第3页
3/48
CSC 241 系列数字式变压器保护测控装置 - 1 - CSC 241 系列数字式变压器保护测控装置综述 CSC 241 系列数字式变压器保护测控装置是适用于66kV 及以下电压等级的变压器成套保护装置,由差动保护、后备保护、厂(所)用变保护、接地变保护和非电量保护组成。 1 装置型号及基本功能描述 型号名称 基本功能 备注 CSC 241A 数字式变压器差动保护装置 差动速断保护 比率差动保护 CT 断线功能 差流越限告警功能 非电量保护遥信 变压器差动保护,适用于66kV 及以下电压等级的两卷变压器。 CSC 241B 数字式变压器后备保护测控装置 三段式过流保护,可经负序过电压、低电压闭锁 启动风扇 闭锁调压 过负荷告警 出口操作回路 遥控、遥信、测量 反应变压器相间故障的后备保护及测控装置,适用于66kV 及以下电压等级的变压器。 CSC 241C 数字式厂(所)用变保护测控装置 速断保护 过流保护 低电压保护 过负荷保护 零序过流保护 非电量保护 出口操作回路 遥控、遥信、测量 以电流电压及非电量保护为基本配置的所用变压器保护测控装置,适用于66kV 及以下电压等级的变电站或发电厂用变压器。 CSC 241E 速断保护 以电流电压保护为基本配置的接CSC 241 系列数字式变压器保护测控装置 - 2 - 数字式接地变保护测控装置 过流保护 高压侧零序过流 低压侧零序过流 零序过压 非电量保护 出口操作回路 遥控、遥信、测量 地变压器保护测控装置,适用于66kV 及以下电压等级的接地变压器,或兼作站用的接地变压器。 CSC 241F 非电量保护装置 重瓦斯、轻瓦斯等本体保护的重动跳闸和发信 标准配置八路跳闸或告警,可扩展为 12 路。 2 CSC 241 系列数字式变压器保护配置方案 应用场合 变压器类型 保护配置方案 发电厂 2000kVA 以下容量的小型厂用变压器 CSC 241C 2000kVA 及以上容量的大型厂用变压器 CSC 241A+CSC 241C 变电所 主变压器 CSC 241A+CSC 241B(高压侧) +CSC 241B(低压侧)+CSC 241F 所用变压器 CSC 241C 接地变压器 CSC 241E 3 主要技术指标及参数 额定参数 直流电压:220V/110V 交流电压:100V 或3/1 0 0V 交流电流:1A/5A 系统频率:50Hz/60Hz 功率消耗 直流回路: < 15W 交流电压回路:< 0.15VA/相 交流电流回路:< 0.25VA/相 过载能力 交流电流: 2In 持续工作 CSC 241 系列数字式变压器保护测控装置 - 3 - 20In ...
