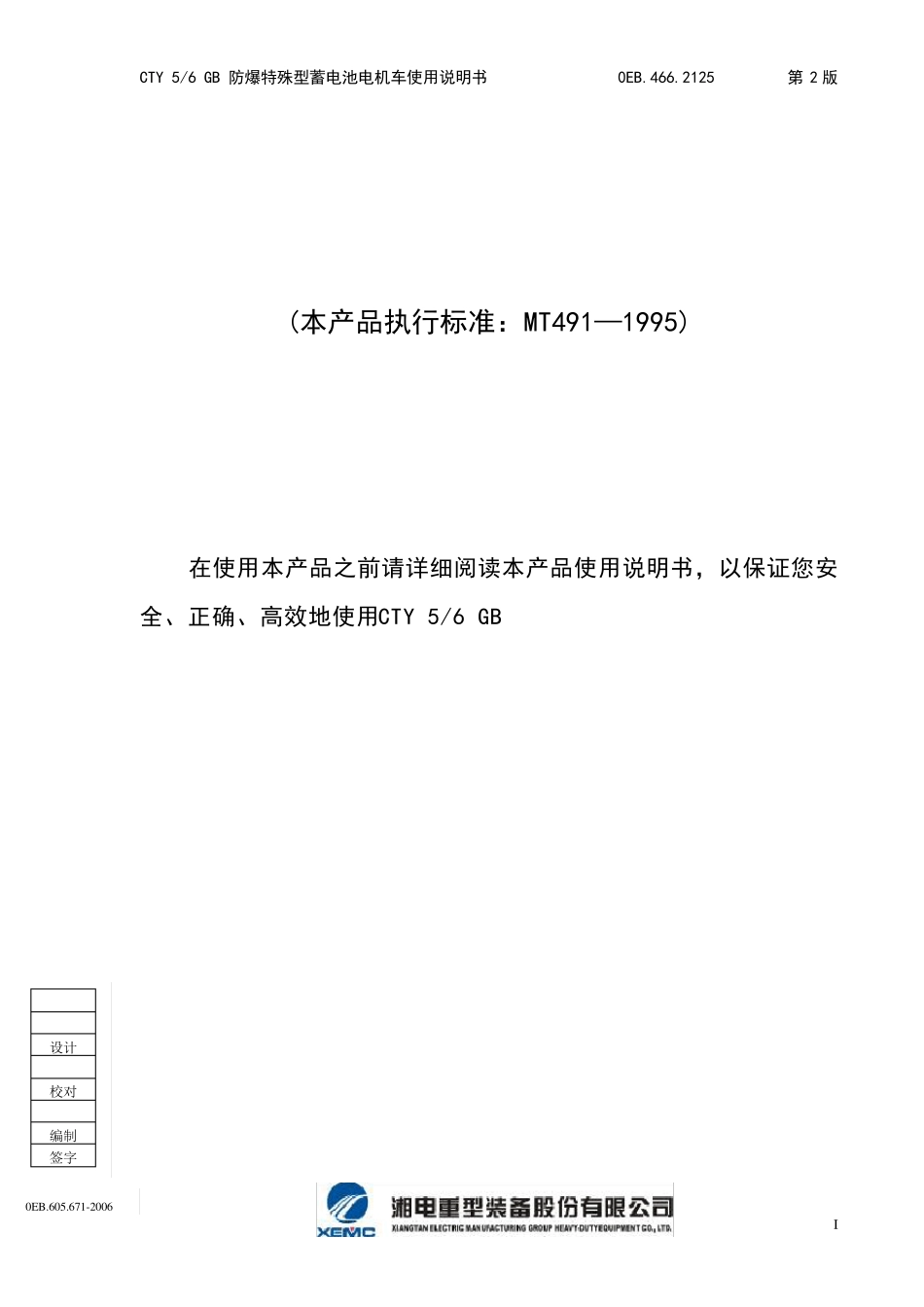

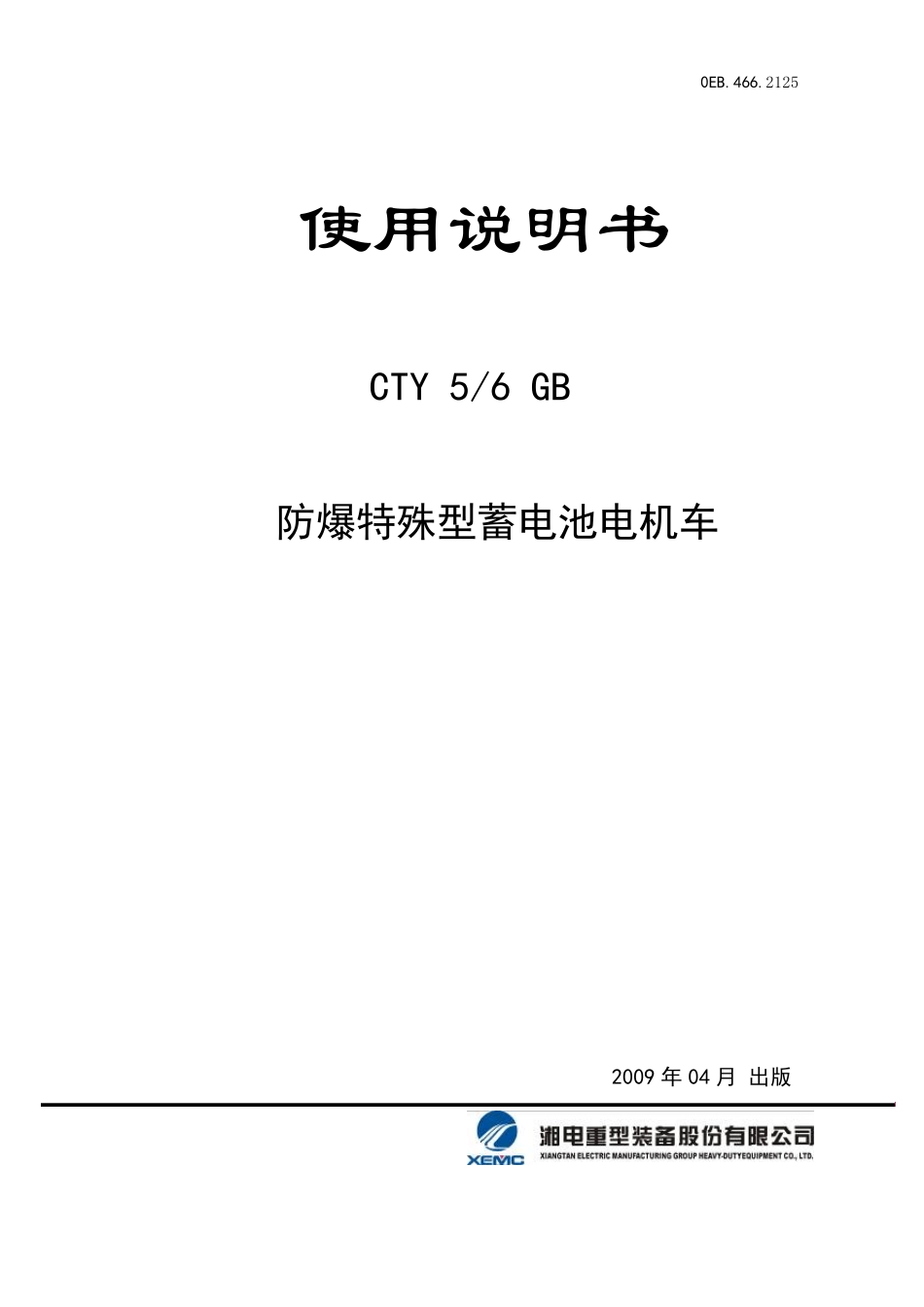

2009 年04 月 出版 使用说明书 CTY 5/6 GB 防爆特殊型蓄电池电机车 0EB.466.2125 CTY 5/6 GB 防爆特殊型蓄电池电机车使用说明书 0EB.466.2125 第2 版 I 设计 校对 编制 签字 0EB.605.671-2006 (本产品执行标准：MT491—1995) 在使用本产品之前请详细阅读本产品使用说明书，以保证您安全、正确、高效地使用CTY 5/6 GB CTY 5/6 GB 防爆特殊型蓄电池电机车使用说明书 0EB.466.2125 第 2 版 II 设计 校对 编制 签字 0EB.605.671-2006 目 录 1 产品概述 …………………………………………………………………………………………… 1 2 产品用途及使用范围 ………………………………………………………………………………1 3 产品技术特征 ………………………………………………………………………………………1 4 总体机械部分概述 ………………………………………………………………………………… 3 5 总体电气部分概述 …………………………………………………………………………………4 6 产品的使用和维护 …………………………………………………………………………………8 7 产品配件、随车资料 ………………………………………………………………………………14 CTY 5/6 GB 防爆特殊型蓄电池电机车使用说明书 0EB.466.2125 第2 版 第1 页 共4025 页 日期 1 产品概述 签字 1.1 产品型号、名称及规格 a） 产品型号 处数 CTY 5/6 GB。 b） 产品名称 许可书号 防爆特殊型蓄电池电机车。 c） 产品规格 产品规格见表1。 0EB.605.657-2005 标记 表 1 产品规格 型 号 名 称 CTY 5/6 GB 9 5 t 防爆特殊型蓄电池电机车 日期 签字 1.2 产品型号含义示例 C T Y 5/6 GB 处数 许可书号 标记 批准 日期 批准 销售 质量 审定 标检 审核 设计 校对 编制 签字 钢轮斩波调速 电机车轨距600 mm 电机车的粘着质量5 t 单司机室 防爆特殊型蓄电池 煤矿用机车 注意：订货时须注明电源装置电压、调速控制方式等。 2 产品用途及使用范围 2.1 产品用途 产品用于符合《煤矿安全规程》—2006 年版第八章规定的有沼气和粉尘爆炸危险的矿井中，牵引矿车组、运输矿物、器材和人员。 2.2 产品使用范围 本产品在下列环境条件下应能正常工作。 a） 海拔高度不超过 2000 m； b） 周围环境温度最高不超过+40℃，最...
