CT变频器调试说明071101

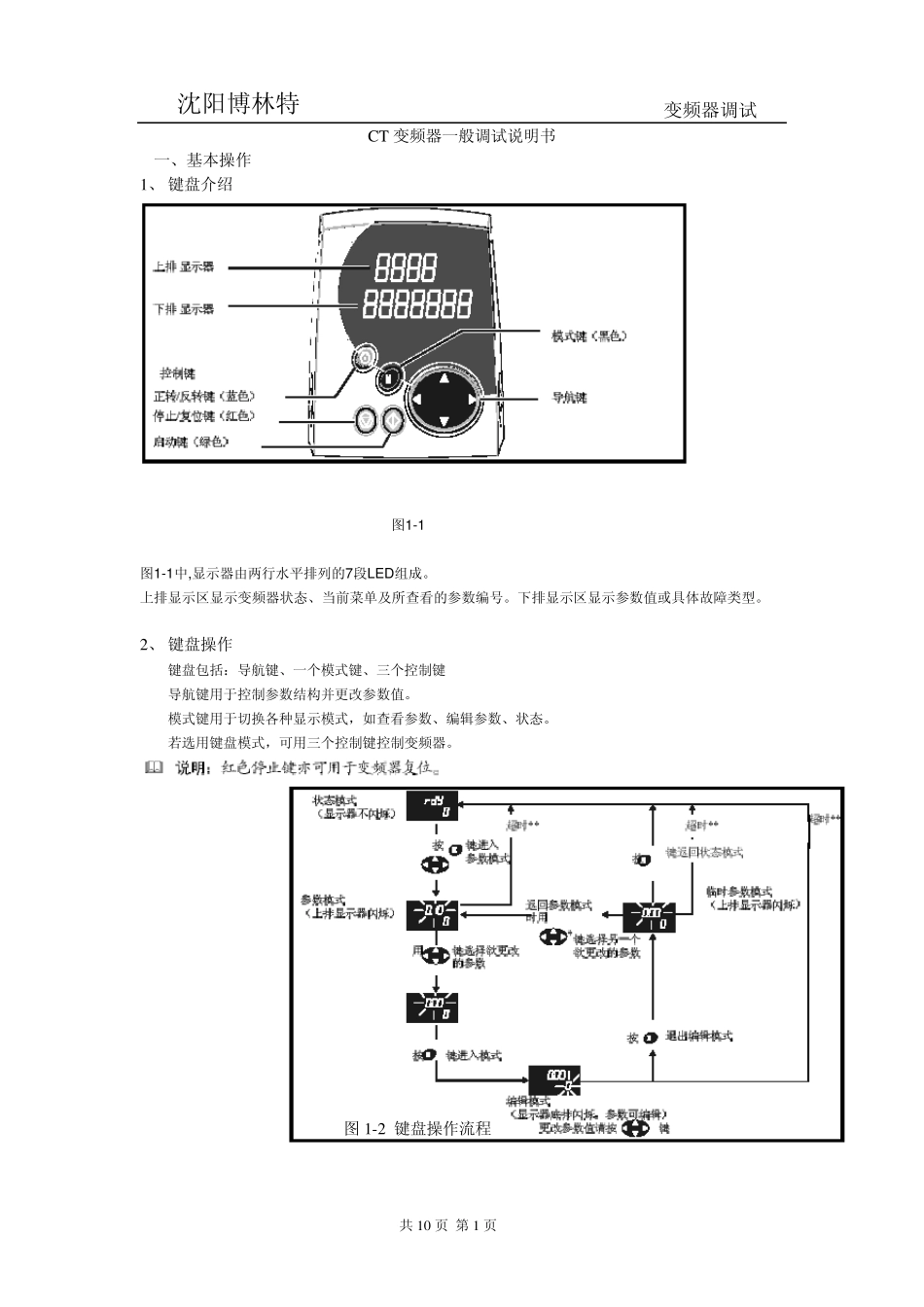

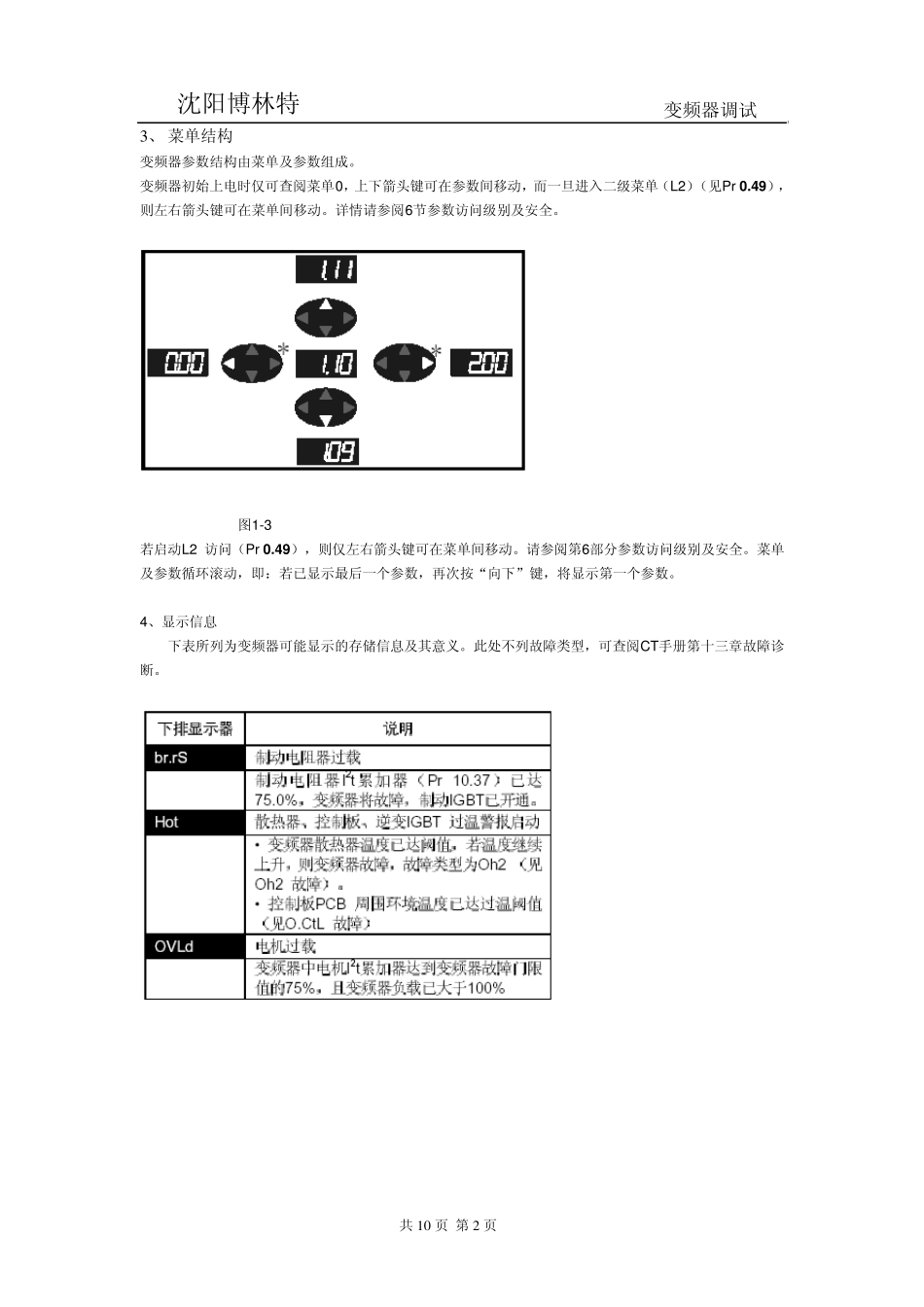

共10 页 第1 页 沈阳博林特MPK708A CT变频器调试 CT 变频器一般调试说明书 一、基本操作 1、 键盘介绍 图1-1 图1-1中,显示器由两行水平排列的7段LED组成。 上排显示区显示变频器状态、当前菜单及所查看的参数编号。下排显示区显示参数值或具体故障类型。 2、 键盘操作 键盘包括：导航键、一个模式键、三个控制键 导航键用于控制参数结构并更改参数值。 模式键用于切换各种显示模式，如查看参数、编辑参数、状态。 若选用键盘模式，可用三个控制键控制变频器。 图 1-2 键盘操作流程 共1 0 页 第2 页 沈阳博林特MPK708A CT变频器调试 3 、 菜单结构 变频器参数结构由菜单及参数组成。 变频器初始上电时仅可查阅菜单0，上下箭头键可在参数间移动，而一旦进入二级菜单（L2）（见Pr 0 .4 9 ），则左右箭头键可在菜单间移动。详情请参阅6节参数访问级别及安全。 图1-3 若启动L2 访问（Pr 0 .4 9 ），则仅左右箭头键可在菜单间移动。请参阅第6部分参数访问级别及安全。菜单及参数循环滚动，即：若已显示最后一个参数，再次按“向下”键，将显示第一个参数。 4、显示信息 下表所列为变频器可能显示的存储信息及其意义。此处不列故障类型，可查阅CT手册第十三章故障诊断。 共1 0 页 第3 页 沈阳博林特MPK708A CT变频器调试 5 、 保存参数 更改菜单0 中参数时，按下键由参数编辑模式返回参数查看模式，即可保存新参数值。 若高级菜单中参数被更改，新参数不会自动保存，須启用保存功能保存此更改。（怎样操作？） 步骤 在Pr. x x .0 0 中输入1000。 • 按下红色复位键 共1 0 页 第4 页 沈阳博林特MPK708A CT变频器调试 6 、还原缺省参数 按以下方法还原缺省参数，其缺省值保存于变频器存储器中（此步骤不影响 Pr 0.49 及Pr 0.34 ）。 步骤 在Pr xx.00 中输入1233（欧洲，设定值50 赫兹）或1244（美国，设定值60赫兹）。 • 按下红色复位键 7 、参数访问级别及权限 参数访问级别决定用户仅可访问菜单0 或访问除菜单0 外所有高级菜单（菜单1 至21）。 用户访问权限决定用户访问方式为只读或读写。 用户访问权限及参数访问级别均可独立操作，如下所示： 变频器缺省设定值属参数访问级别L1，且用户访问权限关闭，即仅以只读方式访问菜单0，而高级菜单不显示。 7 .1 访问级别 访问级别及高级菜单的存取权限在Pr 0.49 中设定并允许或禁止访问高级菜单...
