CVSD编码实验报告

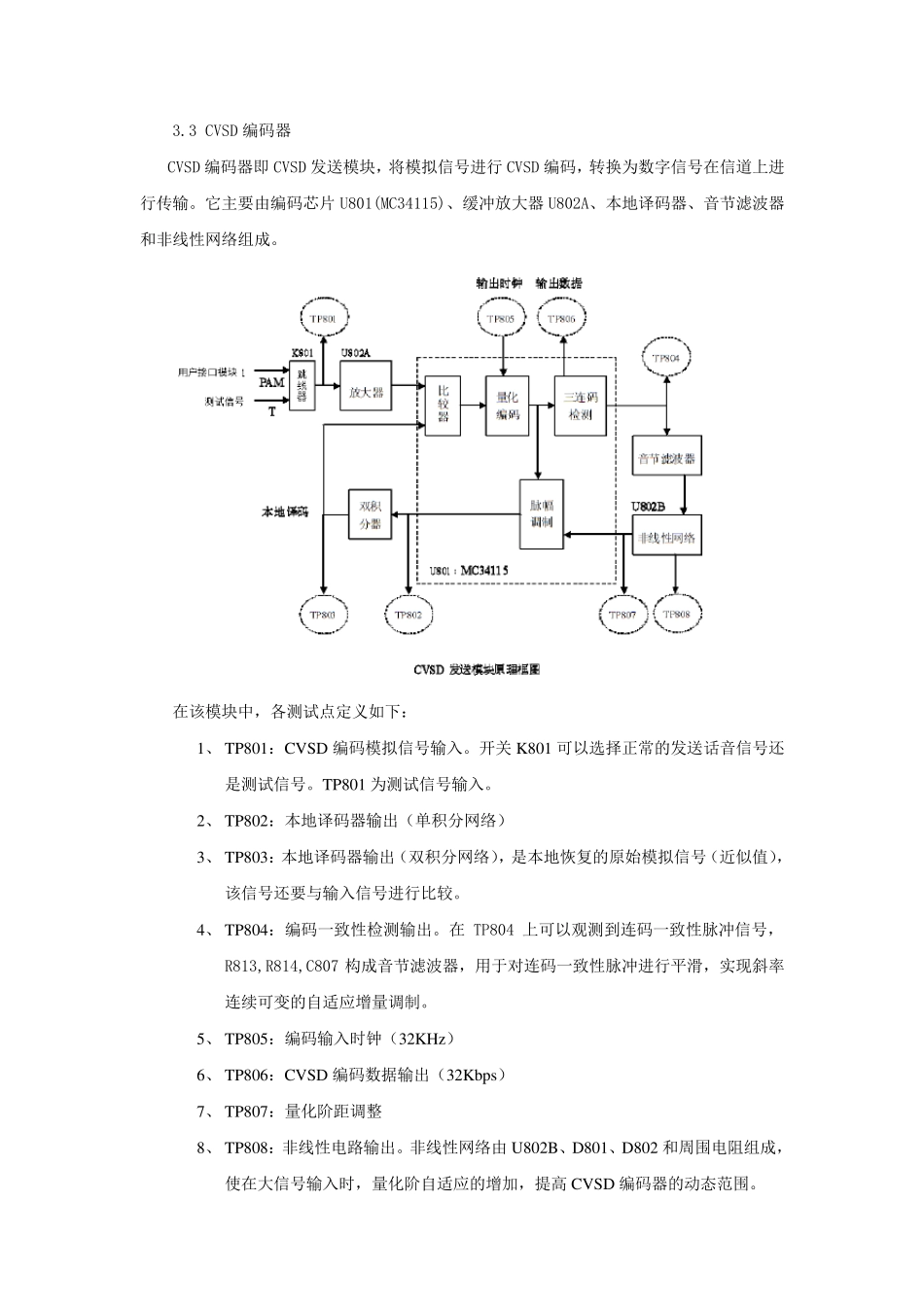

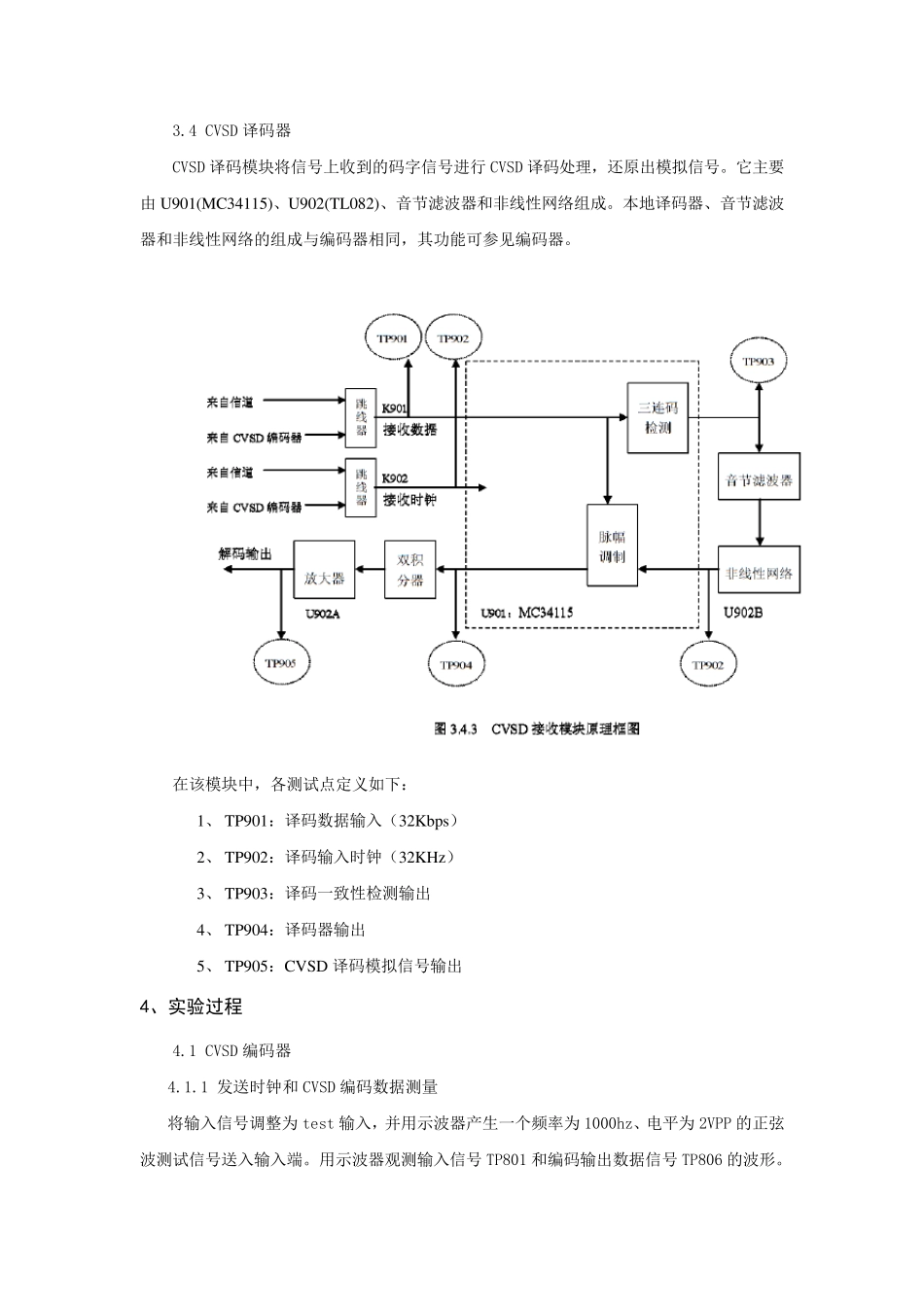

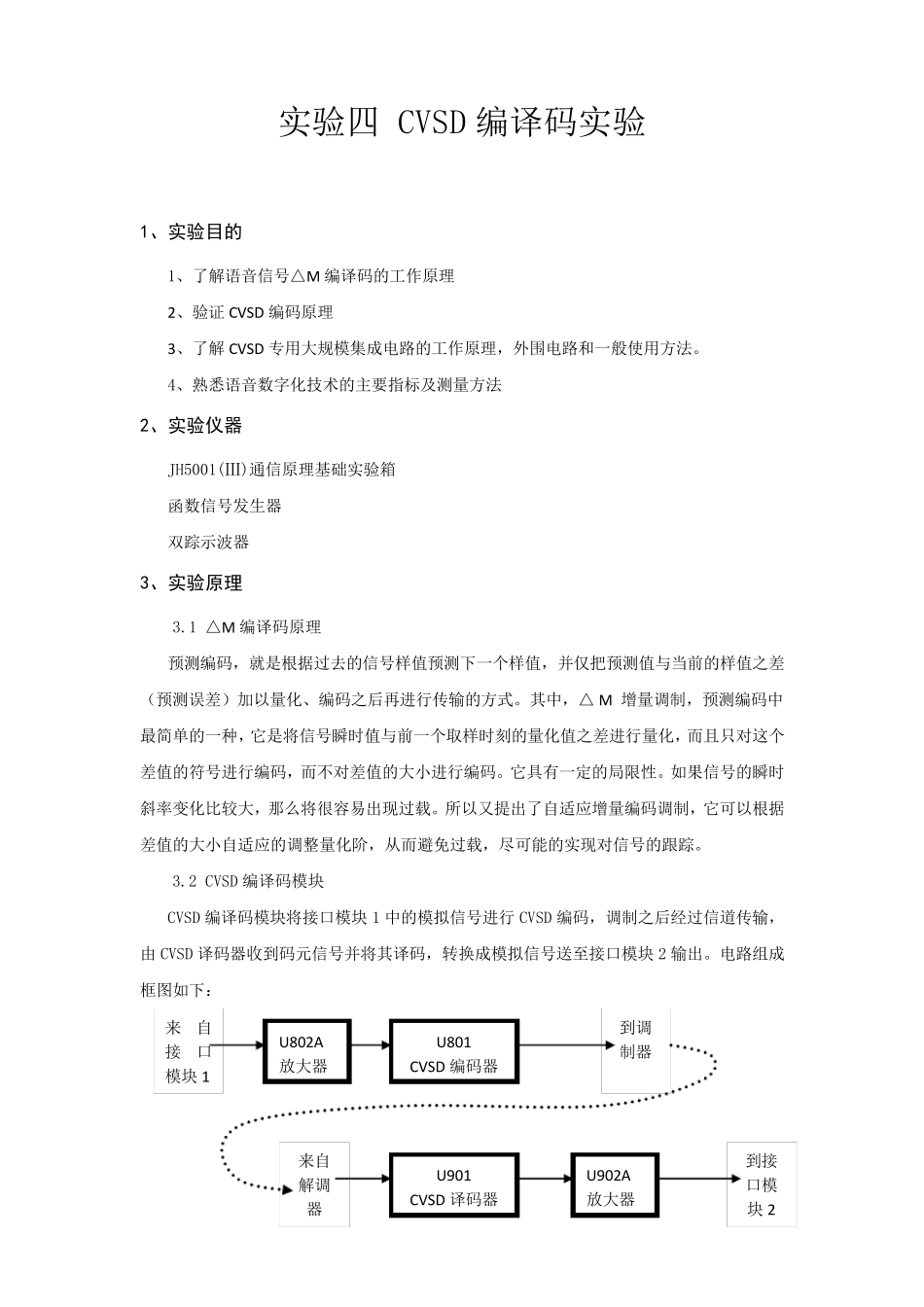

实验四 CVSD 编译码实验 1、实验目的 1、了解语音信号△M 编译码的工作原理 2、验证CVSD 编码原理 3、了解CVSD 专用大规模集成电路的工作原理，外围电路和一般使用方法。 4、熟悉语音数字化技术的主要指标及测量方法 2、实验仪器 JH5001(Ⅲ)通信原理基础实验箱 函数信号发生器 双踪示波器 3、实验原理 3.1 △M 编译码原理 预测编码，就是根据过去的信号样值预测下一个样值，并仅把预测值与当前的样值之差（预测误差）加以量化、编码之后再进行传输的方式。其中，△M 增量调制，预测编码中最简单的一种，它是将信号瞬时值与前一个取样时刻的量化值之差进行量化，而且只对这个差值的符号进行编码，而不对差值的大小进行编码。它具有一定的局限性。如果信号的瞬时斜率变化比较大，那么将很容易出现过载。所以又提出了自适应增量编码调制，它可以根据差值的大小自适应的调整量化阶，从而避免过载，尽可能的实现对信号的跟踪。 3.2 CVSD 编译码模块 CVSD 编译码模块将接口模块1 中的模拟信号进行 CVSD 编码，调制之后经 过信道 传输，由 CVSD 译码器收 到 码元 信号并将其译码，转 换 成模拟信号送 至 接口模块2 输出。电路组 成框 图 如下： U802A 放 大器 U801 CVSD 编码器 U901 CVSD 译码器 U902A 放 大器 来自接口模块1 到 接口模块2 来 自解调器 到 调制器 3.3 CVSD 编码器 CVSD 编码器即CVSD 发送模块，将模拟信号进行CVSD 编码，转换为数字信号在信道上进行传输。它主要由编码芯片U801(MC34115)、缓冲放大器U802A、本地译码器、音节滤波器和非线性网络组成。 在该模块中，各测试点定义如下： 1、 TP801：CVSD 编码模拟信号输入。开关 K801 可以选择正常的发送话音信号还是测试信号。TP801 为测试信号输入。 2、 TP802：本地译码器输出（单积分网络） 3、 TP803：本地译码器输出（双积分网络），是本地恢复的原始模拟信号（近似值），该信号还要与输入信号进行比较。 4、 TP804：编码一致性检测输出。在TP804 上可以观测到连码一致性脉冲信号，R813,R814,C807 构成音节滤波器，用于对连码一致性脉冲进行平滑，实现斜率连续可变的自适应增量调制。 5、 TP805：编码输入时钟（32KHz） 6、 TP806：CVSD 编码数据输出（32Kbps） 7、 TP807：量化阶距调整 8、 TP808：非线性电路输出。非线性网络由U802B、D801、D802 和周围电阻组成，使在大信号输入时...
