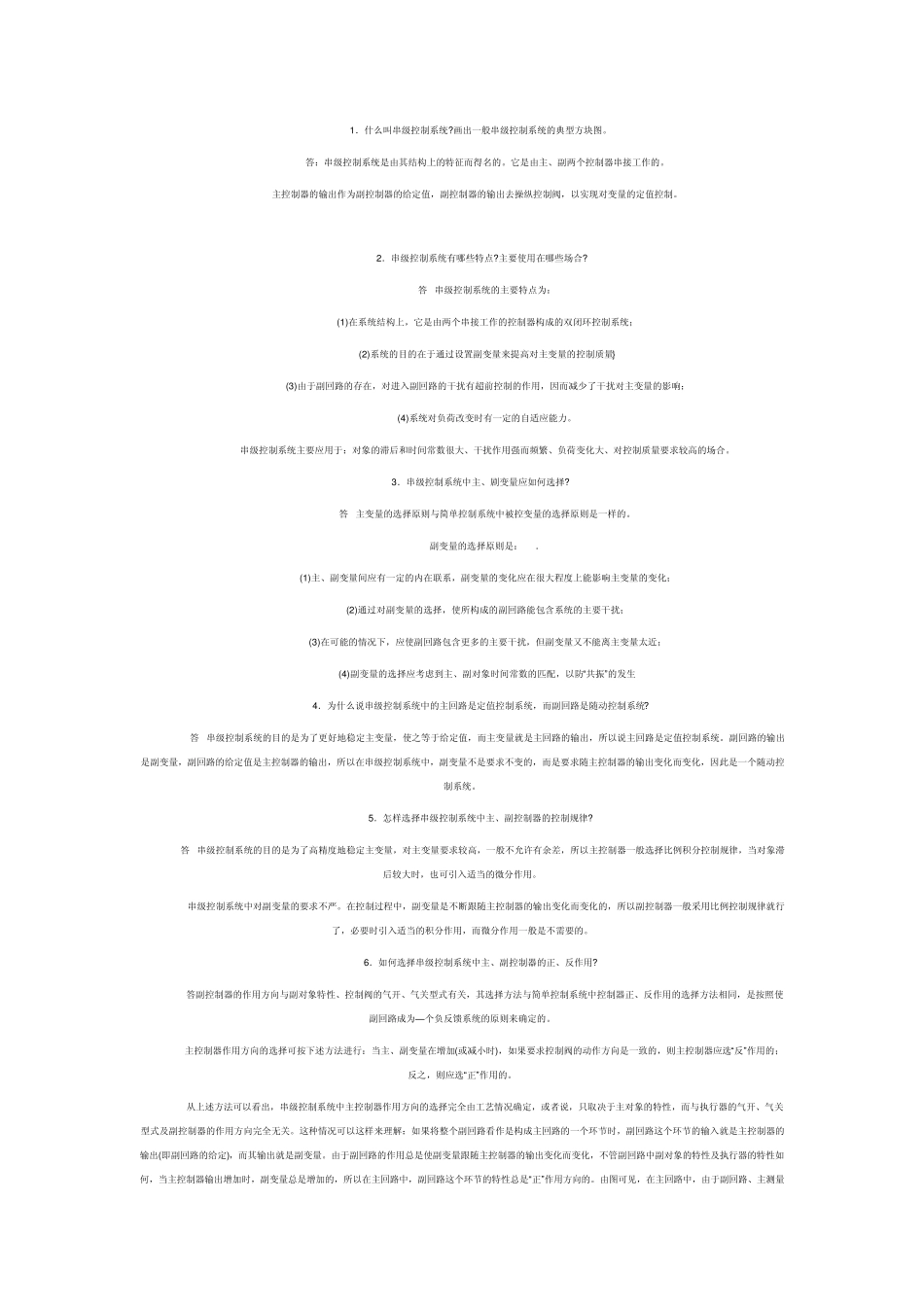

1．什么叫串级控制系统?画出一般串级控制系统的典型方块图。 答：串级控制系统是由其结构上的特征而得名的。它是由主、副两个控制器串接工作的。 主控制器的输出作为副控制器的给定值，副控制器的输出去操纵控制阀，以实现对变量的定值控制。 2．串级控制系统有哪些特点?主要使用在哪些场合? 答 串级控制系统的主要特点为： (1)在系统结构上，它是由两个串接工作的控制器构成的双闭环控制系统； (2)系统的目的在于通过设置副变量来提高对主变量的控制质量} (3)由于副回路的存在，对进入副回路的干扰有超前控制的作用，因而减少了干扰对主变量的影响； (4)系统对负荷改变时有一定的自适应能力。 串级控制系统主要应用于：对象的滞后和时间常数很大、干扰作用强而频繁、负荷变化大、对控制质量要求较高的场合。 3．串级控制系统中主、剧变量应如何选择? 答 主变量的选择原则与简单控制系统中被控变量的选择原则是一样的。 副变量的选择原则是： ． (1)主、副变量间应有一定的内在联系，副变量的变化应在很大程度上能影响主变量的变化； (2)通过对副变量的选择，使所构成的副回路能包含系统的主要干扰； (3)在可能的情况下，应使副回路包含更多的主要干扰，但副变量又不能离主变量太近； (4)副变量的选择应考虑到主、副对象时间常数的匹配，以防“共振” 的发生 4．为什么说串级控制系统中的主回路是定值控制系统，而副回路是随动控制系统? 答 串级控制系统的目的是为了更好地稳定主变量，使之等于给定值，而主变量就是主回路的输出，所以说主回路是定值控制系统。副回路的输出是副变量，副回路的给定值是主控制器的输出，所以在串级控制系统中，副变量不是要求不变的，而是要求随主控制器的输出变化而变化，因此是一个随动控制系统。 5．怎样选择串级控制系统中主、副控制器的控制规律? 答 串级控制系统的目的是为了高精度地稳定主变量，对主变量要求较高，一般不允许有余差，所以主控制器一般选择比例积分控制规律，当对象滞后较大时，也可引入适当的微分作用。 串级控制系统中对副变量的要求不严。在控制过程中，副变量是不断跟随主控制器的输出变化而变化的，所以副控制器一般采用比例控制规律就行了，必要时引入适当的积分作用，而微分作用一般是不需要的。 6．如何选择串级控制系统中主、副控制器的正、反作用? 答副控制器的作用方向与副对象特性、控制阀的气开、气关型式有关，其选择方法与简单控制系统中控制器...
