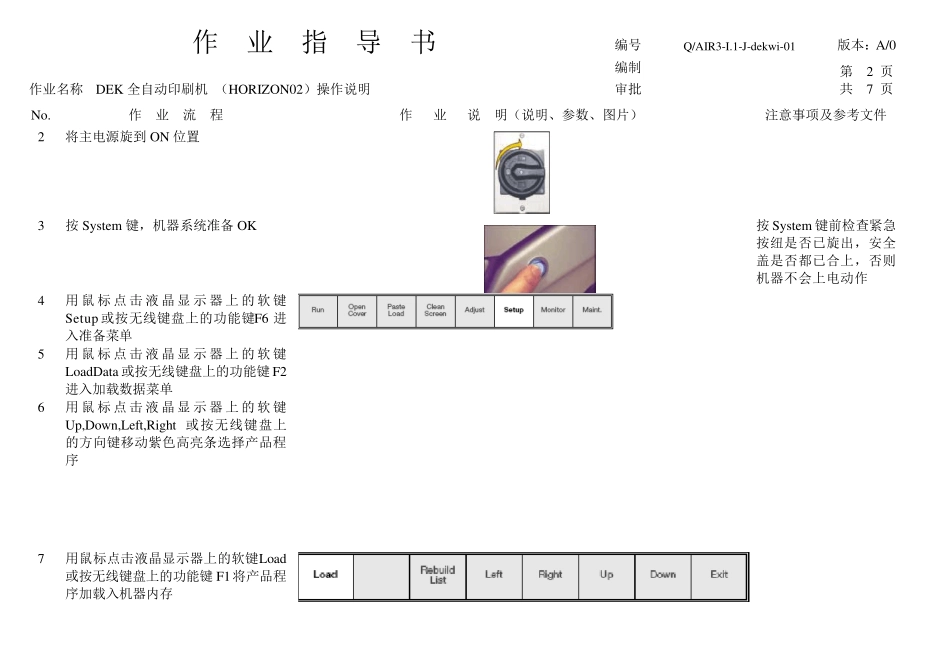

作 业 指 导 书 编号 Q/AIR3-I.1-J-dekw i-01 版本：A/0 编制 第 1 页 共 7 页 作业名称 DEK 全自动印刷机 （HORIZON02）操作说明 审批 No. 作 业 流 程 作 业 说 明（说明、参数、图片） 注意事项及参考文件 1 DEK 全自动印刷机外部构件说明 ①信号灯 ②前面板系统按钮 ③紧急按钮 ④两个控制按钮 ⑤主电源开关 ⑥照明灯开关 ⑦红外接收器 ⑧LCD 显示器 ⑨后面板紧急按钮 ⑩后面板系统按钮 ⑾红外无线键盘/鼠标 作 业 指 导 书 编号 Q/AIR3-I.1-J-dekwi-01 版本：A/0 编制 第 2 页 共 7 页 作业名称 DEK 全自动印刷机 （HORIZON02）操作说明 审批 No. 作 业 流 程 作 业 说 明（说明、参数、图片） 注意事项及参考文件 2 将主电源旋到 ON 位置 3 按 System 键，机器系统准备 OK 按 System 键前检查紧急按纽是否已旋出，安全盖是否都已合上，否则机器不会上电动作 4 用 鼠 标 点 击 液 晶 显 示 器 上 的 软 键Setup 或按无线键盘上的功能键F6 进入准备菜单 5 用 鼠 标 点 击 液 晶 显 示 器 上 的 软 键LoadData 或按无线键盘上的功能键 F2进入加载数据菜单 6 用 鼠 标 点 击 液 晶 显 示 器 上 的 软 键Up,Down,Left,Right 或按无线键盘上的方向键移动紫色高亮条选择产品程序 7 用鼠标点击液晶显示器上的软键Load或按无线键盘上的功能键 F1 将产品程序加载入机器内存 作 业 指 导 书 编号 Q/AIR3-I.1-J-dekwi-01 版本：A/0 编制 第 3 页 共 7 页 作业名称 DEK 全自动印刷机 （HORIZON02）操作说明 审批 No. 作 业 流 程 作 业 说 明（说明、参数、图片） 注意事项及参考文件 8 用 鼠 标 点 击 液 晶 显 示 器 上 的 软 键ChangeScreen 或按无线键盘上的功能键 F5 更换钢网 9 等 液 晶 显 示 器 上 的提 示 信 息 :Open Front Cove and Remove Screen 时将前安全盖向上推开，并将下安全盖向外拉出，拉出机器里的钢网 10 将前安全盖向下关上，并将下安全盖盖上 11 按 System 键，机器系统准备 OK 按 System 键前检查紧急按纽是否已旋出，安全盖是否都已合上，否则机器不会上电动作 12 用 鼠 标 点 击 液 晶 显 示 器 上 的 软 键ChangeTooling 或按无线键盘上的功能键 F6 更换 PCB 支撑等工具...
