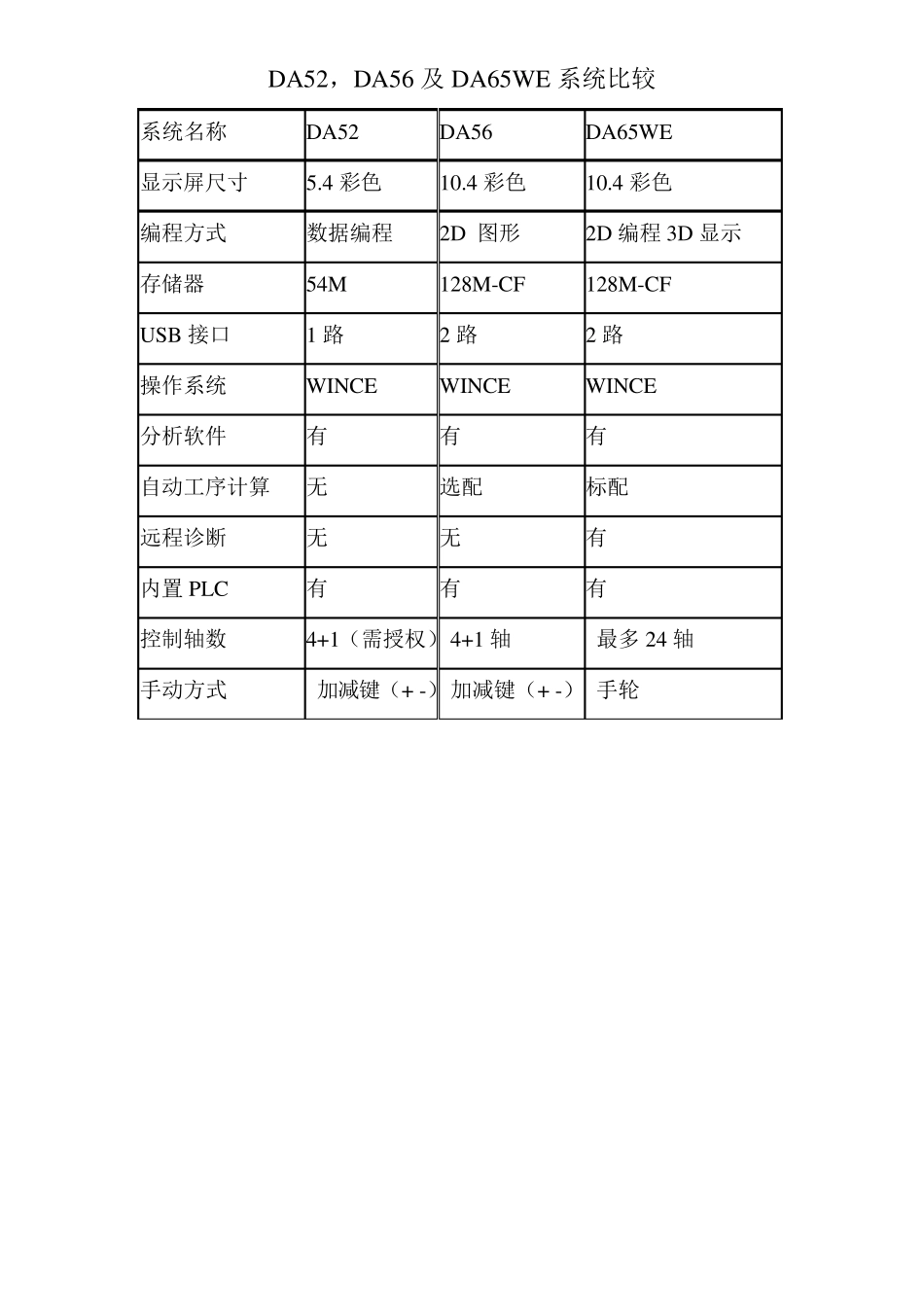

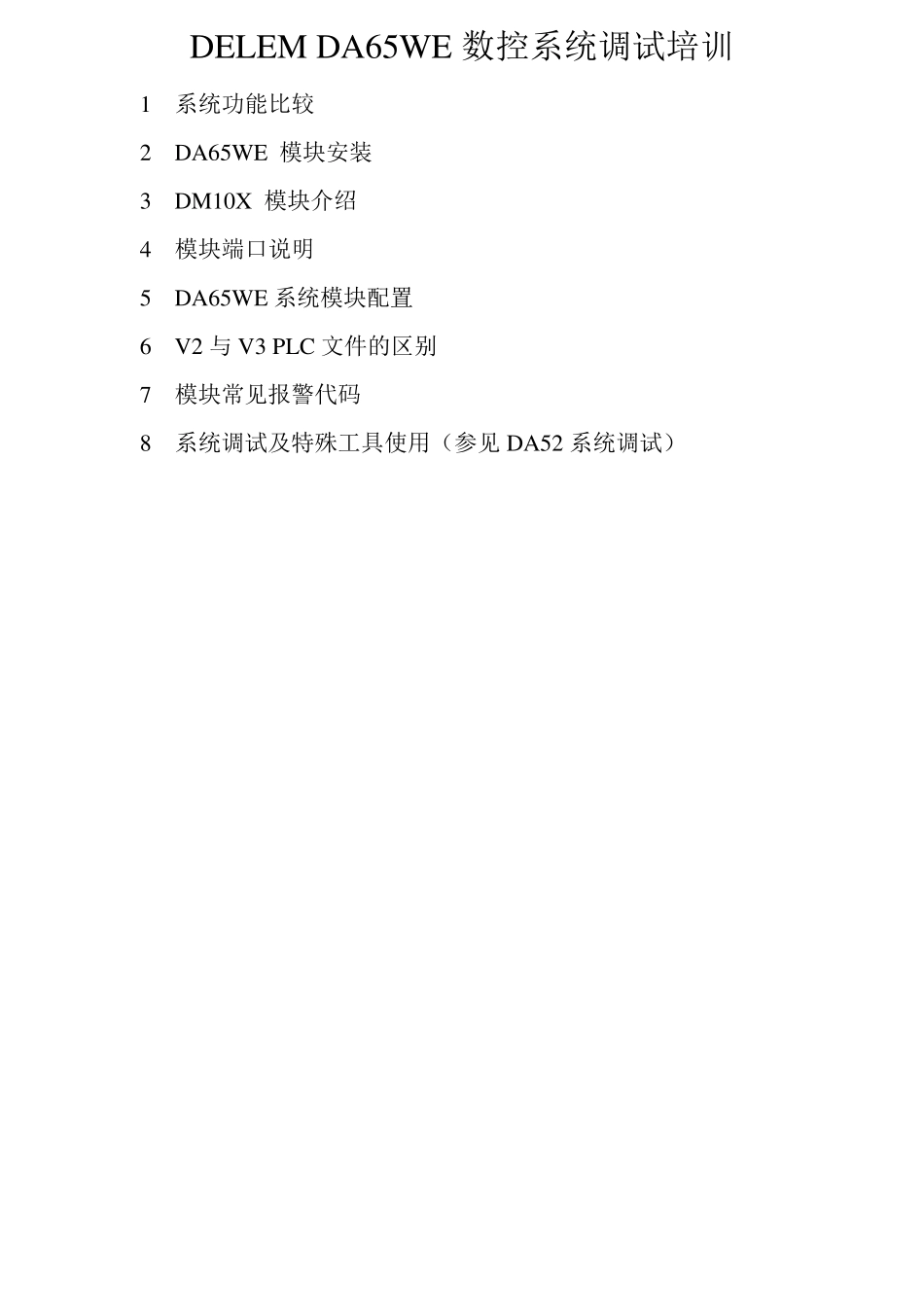

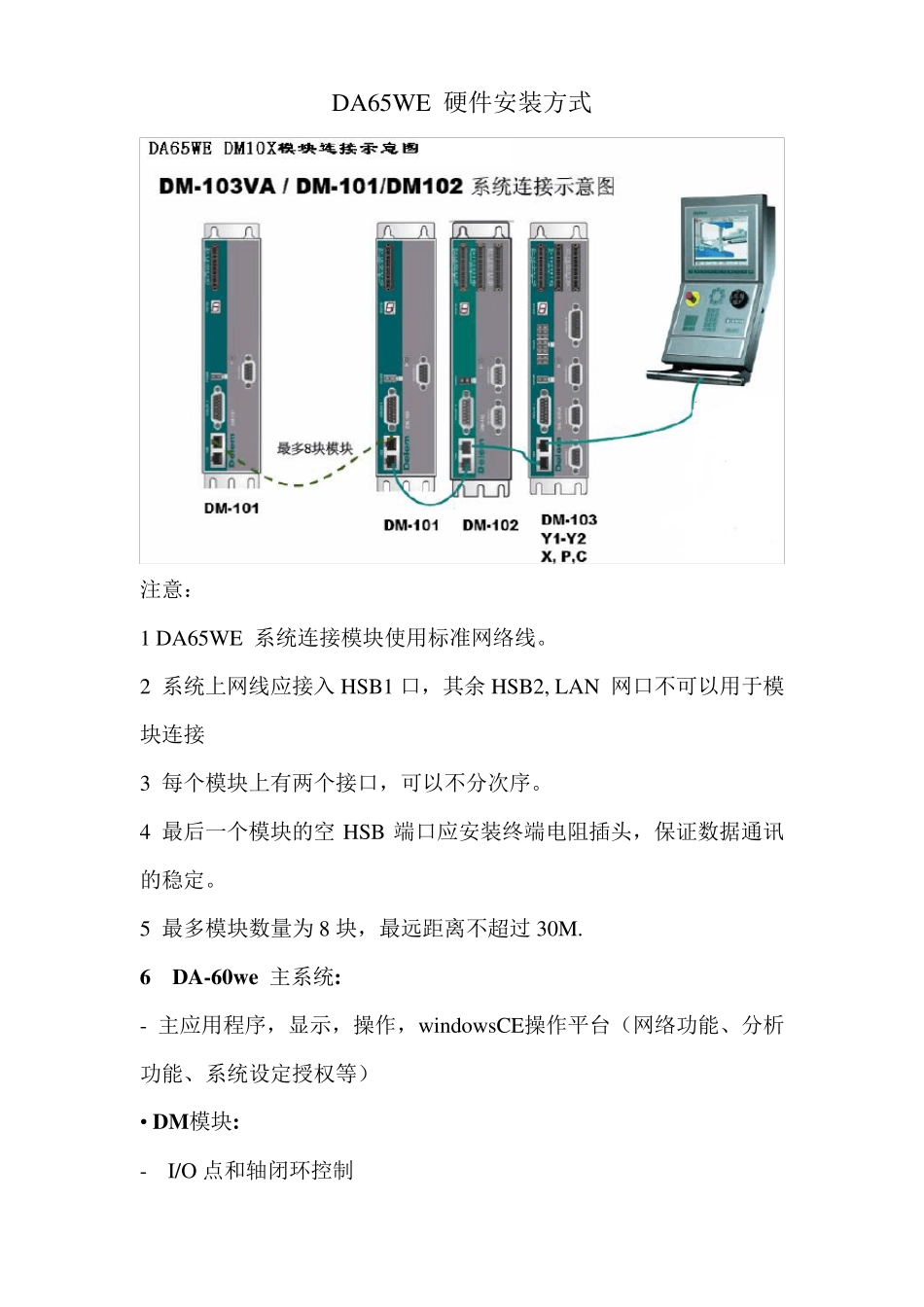

DELEM DA65WE 数控系统调试培训 1 系统功能比较 2 DA65WE 模块安装 3 DM10X 模块介绍 4 模块端口说明 5 DA65WE 系统模块配置 6 V2 与 V3 PLC 文件的区别 7 模块常见报警代码 8 系统调试及特殊工具使用（参见 DA52 系统调试） DA52，DA56 及DA65W E 系统比较 系统名称 DA52 DA56 DA65W E 显示屏尺寸 5.4 彩色 10.4 彩色 10.4 彩色 编程方式 数据编程 2D 图形 2D 编程3D 显示 存储器 54M 128M-CF 128M-CF USB 接口 1 路 2 路 2 路 操作系统 W INCE W INCE W INCE 分析软件 有 有 有 自动工序计算 无 选配 标配 远程诊断 无 无 有 内置 PLC 有 有 有 控制轴数 4+1（需授权） 4+1 轴 最多 24 轴 手动方式 加减键（+ -） 加减键（+ -） 手轮 DA65WE 硬件安装方式 注意： 1 DA65WE 系统连接模块使用标准网络线。 2 系统上网线应接入HSB1 口，其余HSB2, LAN 网口不可以用于模块连接 3 每个模块上有两个接口，可以不分次序。 4 最后一个模块的空HSB 端口应安装终端电阻插头，保证数据通讯的稳定。 5 最多模块数量为8 块，最远距离不超过30M. 6 DA-60w e 主系统: - 主应用程序，显示，操作，w indow sCE操作平台（网络功能、分析 功能、系统设定授权等） • DM模块: - I/O 点和轴闭环控制 7 模块化设计的优点是，柔性强，可根据客户的需求来组配模块，实现所需功能，当某个模块损坏，只需更换模块，降低维修成本。 DM103VA 模块 DM-103VA: Y1,Y2,X,C（工作台变形补偿） * 带内置比例阀放大器或外置阀放大器的液压伺服闭环控制 * 3x 编码器接口(5V or 12V DC/250mA, 单相或差分） * 全程同步和速度控制 * Y1, Y2 和X 模拟输出(+/-10V, 10mA) * 压力P模拟输出(0 .. 1,5A or 0..10V) * 8 x 数字输入(10-28Vdc/20mA) * 8 x 可编程输入输出(输出8x 500mA) * 8 x 数字输出(18-28Vdc) 4x 500mA, 4x 1,5A * 4 x 模拟输入0..10V * 后挡料X轴控制 * 工作台补偿（机械或液压） * 小型化设计(240 x 53 x 132mm.) DM 102 模块 DM-102: 双伺服轴（辅助轴）控制模块 * 所有编码器计数频率达到1MHz * 2x编码器接口(5V or 12V DC/250mA,单端或差分） * 2 x模拟输出(+/-10V, 10mA) * 所有I/O端口光电隔离 * 8x 数字输入(10-28Vdc/20mA) * 8 x ...
