DFMEA减速器

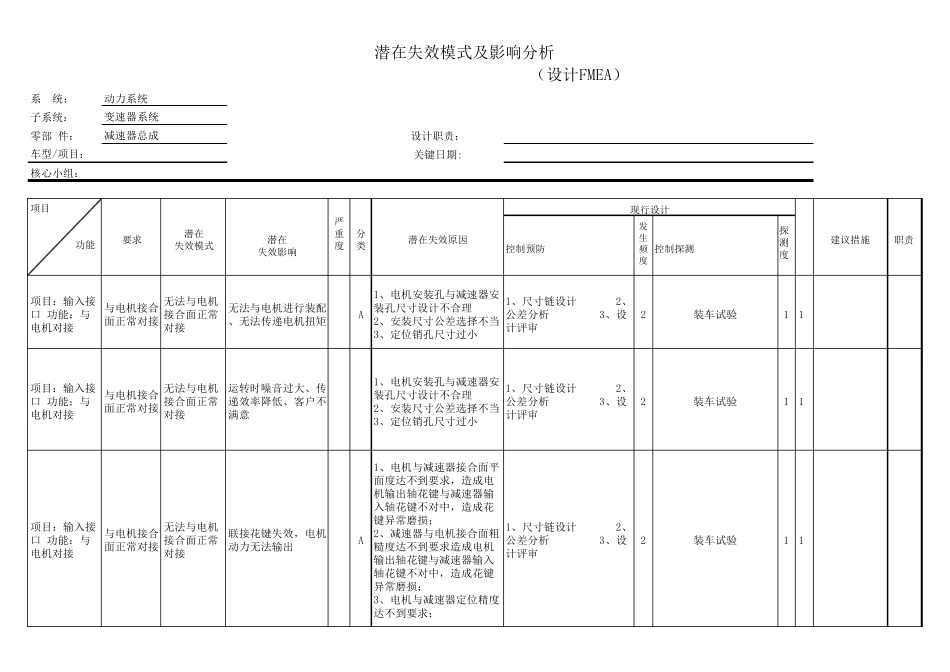

DFMEA减速器_第1页
1/34

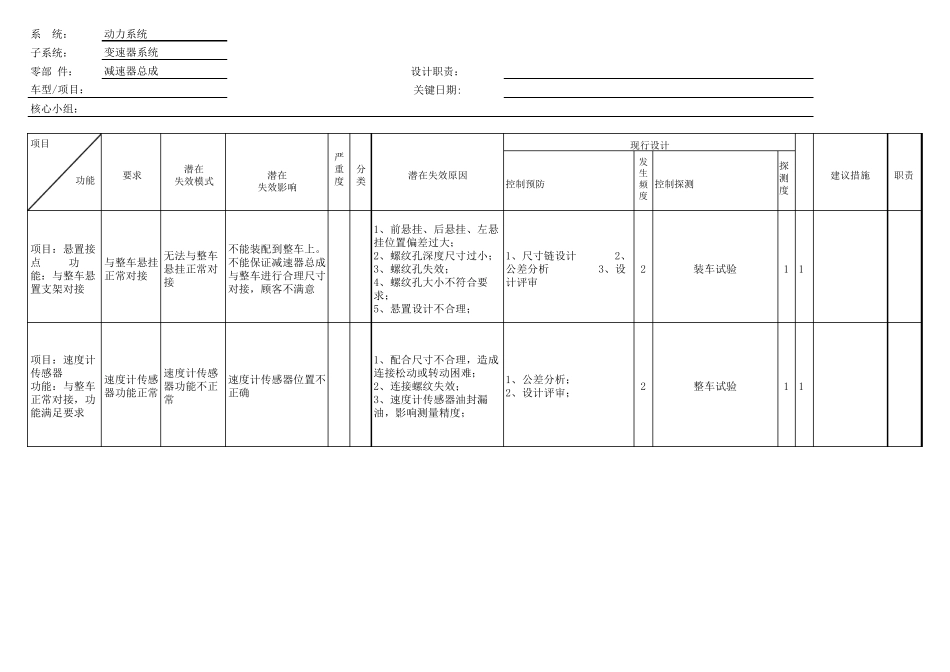

DFMEA减速器_第2页
2/34

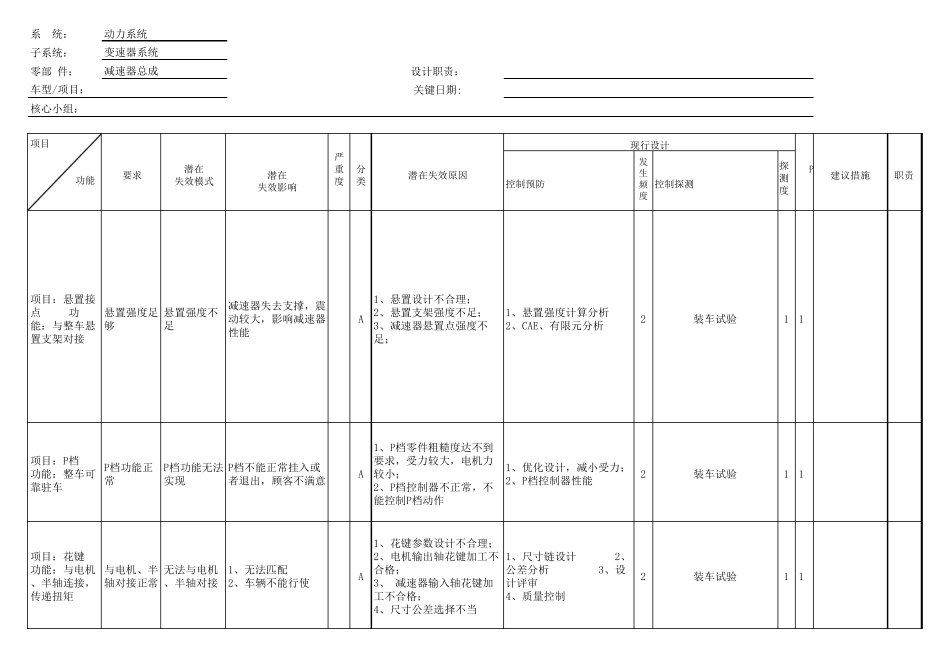

DFMEA减速器_第3页
3/34
潜在失效模式及影响分析系 统:动力系统子系统:零部 件:设计职责:关键日期:核心小组:控制预防发生频度O控制探测探测度D项目:输入接口 功能:与电机对接与电机接合面正常对接无法与电机接合面正常对接无法与电机进行装配、无法传递电机扭矩8A1、电机安装孔与减速器安装孔尺寸设计不合理2、安装尺寸公差选择不当3、定位销孔尺寸过小1、尺寸链设计 2、公差分析 3、设计评审2装车试验116项目:输入接口 功能:与电机对接与电机接合面正常对接无法与电机接合面正常对接运转时噪音过大、传递效率降低、客户不满意5B1、电机安装孔与减速器安装孔尺寸设计不合理2、安装尺寸公差选择不当3、定位销孔尺寸过小1、尺寸链设计 2、公差分析 3、设计评审2装车试验110项目:输入接口 功能:与电机对接与电机接合面正常对接无法与电机接合面正常对接联接花键失效,电机动力无法输出8A1、电机与减速器接合面平面度达不到要求,造成电机输出轴花键与减速器输入轴花键不对中,造成花键异常磨损;2、减速器与电机接合面粗糙度达不到要求造成电机输出轴花键与减速器输入轴花键不对中,造成花键异常磨损;3、电机与减速器定位精度达不到要求;1、尺寸链设计 2、公差分析 3、设计评审2装车试验116项目 功能要求潜在失效模式潜在失效影响严重度S分类潜在失效原因现行设计RPN建议措施职责车型/项目: (设计FMEA)变速器系统减速器总成系 统:动力系统子系统:零部 件:设计职责:关键日期:核心小组:控制预防发生频度O控制探测探测度D项目 功能要求潜在失效模式潜在失效影响严重度S分类潜在失效原因现行设计RPN建议措施职责车型/项目: 变速器系统减速器总成项目:悬置接点 功能:与整车悬置支架对接与整车悬挂正常对接无法与整车悬挂正常对接不能装配到整车上。不能保证减速器总成与整车进行合理尺寸对接,顾客不满意8A1、前悬挂、后悬挂、左悬挂位置偏差过大;2、螺纹孔深度尺寸过小;3、螺纹孔失效;4、螺纹孔大小不符合要求;5、悬置设计不合理;1、尺寸链设计 2、公差分析 3、设计评审2装车试验116项目:速度计传感器功能:与整车正常对接,功能满足要求速度计传感器功能正常速度计传感器功能不正常速度计传感器位置不正确8A1、配合尺寸不合理,造成连接松动或转动困难;2、连接螺纹失效;3、速度计传感器油封漏油,影响测量精度;1、公差分析;2、设计评审;2整车试验116系 统:动力系统子系统:零部 件:设计职责:关键日期:核心小组:控...
