DIY投影仪图解教程

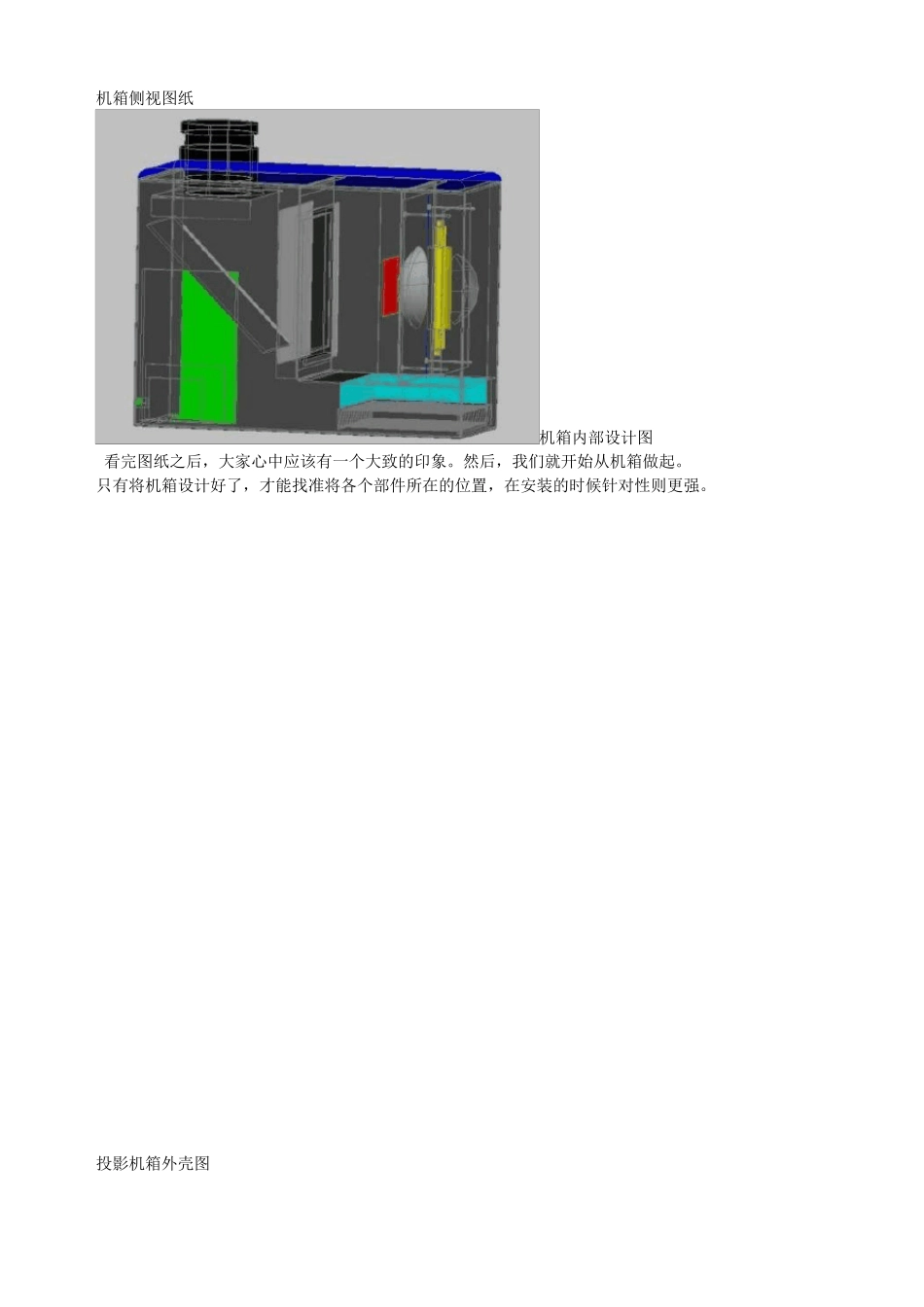

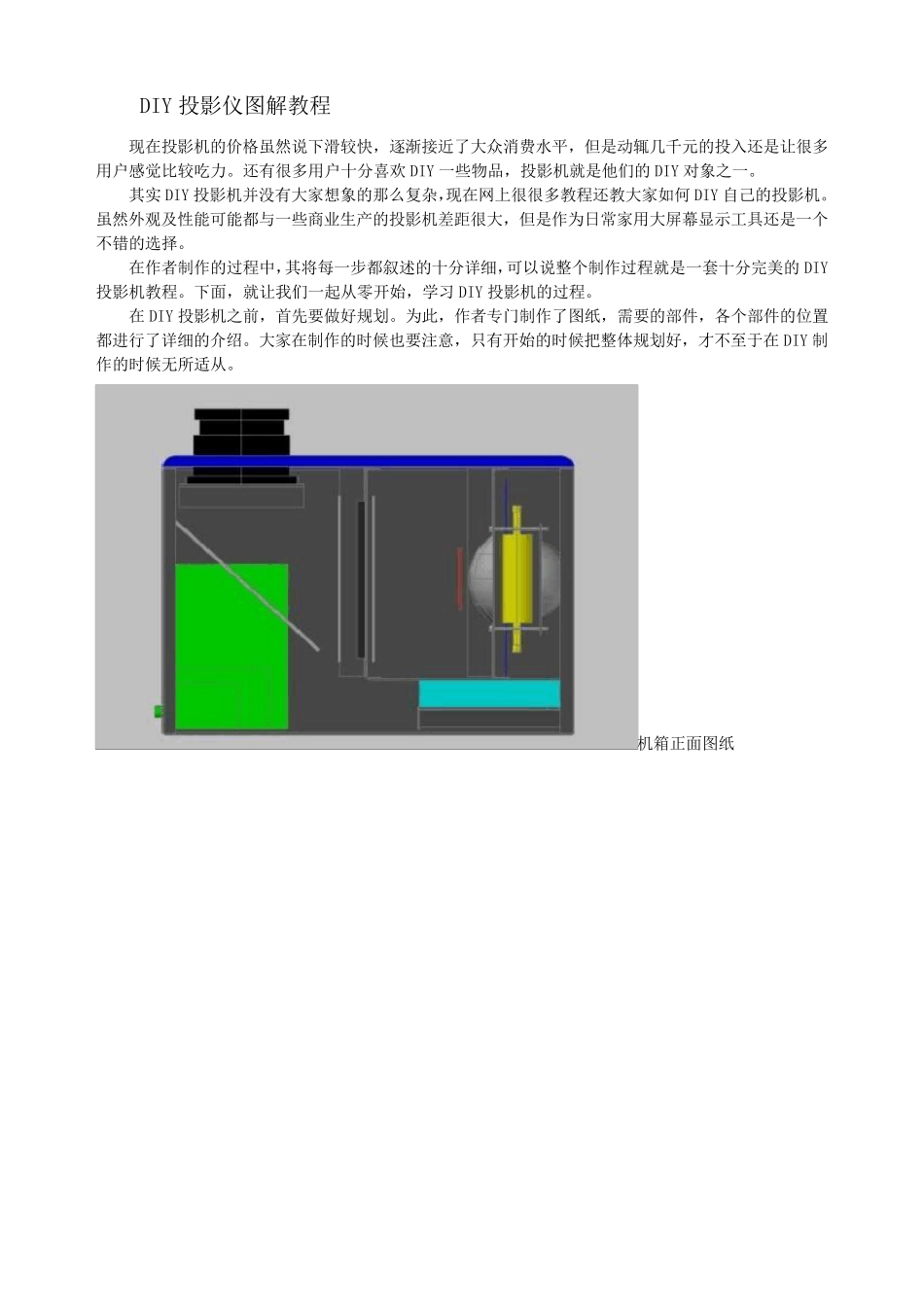

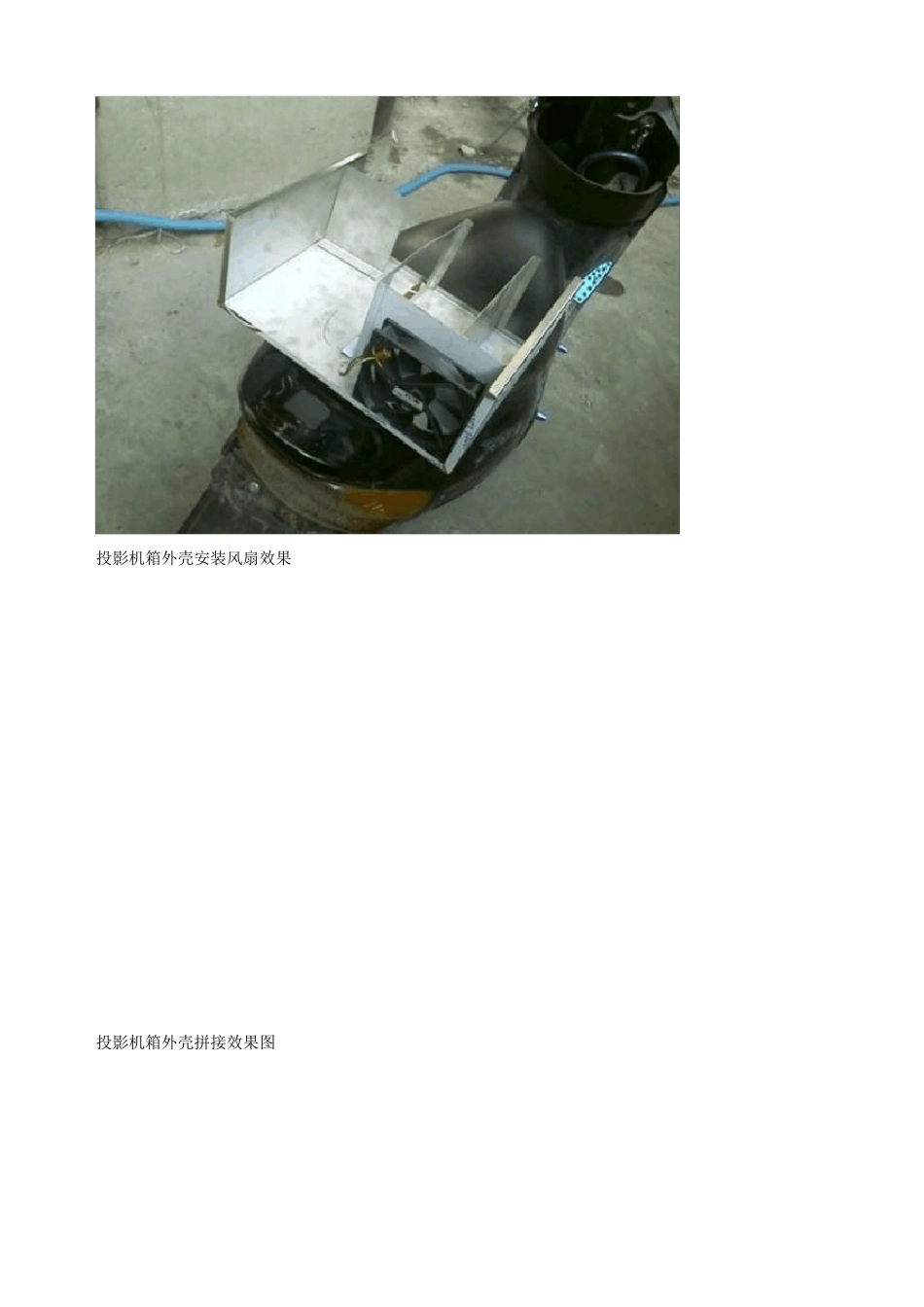

DIY 投影仪图解教程 现在投影机的价格虽然说下滑较快，逐渐接近了大众消费水平，但是动辄几千元的投入还是让很多用户感觉比较吃力。还有很多用户十分喜欢 DIY 一些物品，投影机就是他们的DIY 对象之一。 其实 DIY 投影机并没有大家想象的那么复杂，现在网上很很多教程还教大家如何 DIY 自己的投影机。虽然外观及性能可能都与一些商业生产的投影机差距很大，但是作为日常家用大屏幕显示工具还是一个不错的选择。 在作者制作的过程中，其将每一步都叙述的十分详细，可以说整个制作过程就是一套十分完美的DIY投影机教程。下面，就让我们一起从零开始，学习DIY 投影机的过程。 在DIY 投影机之前，首先要做好规划。为此，作者专门制作了图纸，需要的部件，各个部件的位置都进行了详细的介绍。大家在制作的时候 也 要注 意 ，只 有开始的时候 把 整体 规划好，才 不至 于 在DIY 制作的时候 无 所 适 从。 机箱 正 面图纸 机箱侧视图纸 机箱内部设计图 看完图纸之后，大家心中应该有一个大致的印象。然后，我们就开始从机箱做起。 只有将机箱设计好了，才能找准将各个部件所在的位置，在安装的时候针对性则更强。 投影机箱外壳图 投影机箱外壳安装风扇效果 投影机箱外壳拼接效果图 投影机箱外壳图详解图 投影机箱外壳图 投影机箱外壳图 通过以上的图片我们可以看到，机箱内部设计的还是比较简单的。 但是在制作的过程中切割和钻孔的时候大家一定要认真的进行把握， 免得造成后期返工或者根本不能使用的情况。 外壳已经制作完毕，下一步就是需要看看我们需要的小部件。可不要小看这些小玩意， 可能某个小部件就直接影响你的画面显示效果，所以说在制作的过程中要尽量细心。 金卤灯 部件之一：投影灯。作者选择的是在投影灯是金卤灯。 金卤灯是交流电源工作的,在汞和稀有金属的卤化物混合蒸气中产生电弧放电发光的放电灯， 现在在投影仪、效果照明、大屏幕投影和模拟太阳光方面使用较多。 部件之二：液晶屏固定架。上图是固定液晶屏的固定架， 通过螺丝可以对液晶屏进行固定，减少在使用的过程中画面的不稳定现象。 散热片 部件之三：散热片。在散热片的选择上，作者很好的进行了废物再利用， 将一块旧显卡散热片拆装之后准备安装在投影机上。 散热风扇 部件之四：散热风扇。在风扇的选择上， 作者花费了25元购买了一块12cm 静音风扇，保证了风扇在散热方面的稳定性。 固定投影镜头 部件之...
