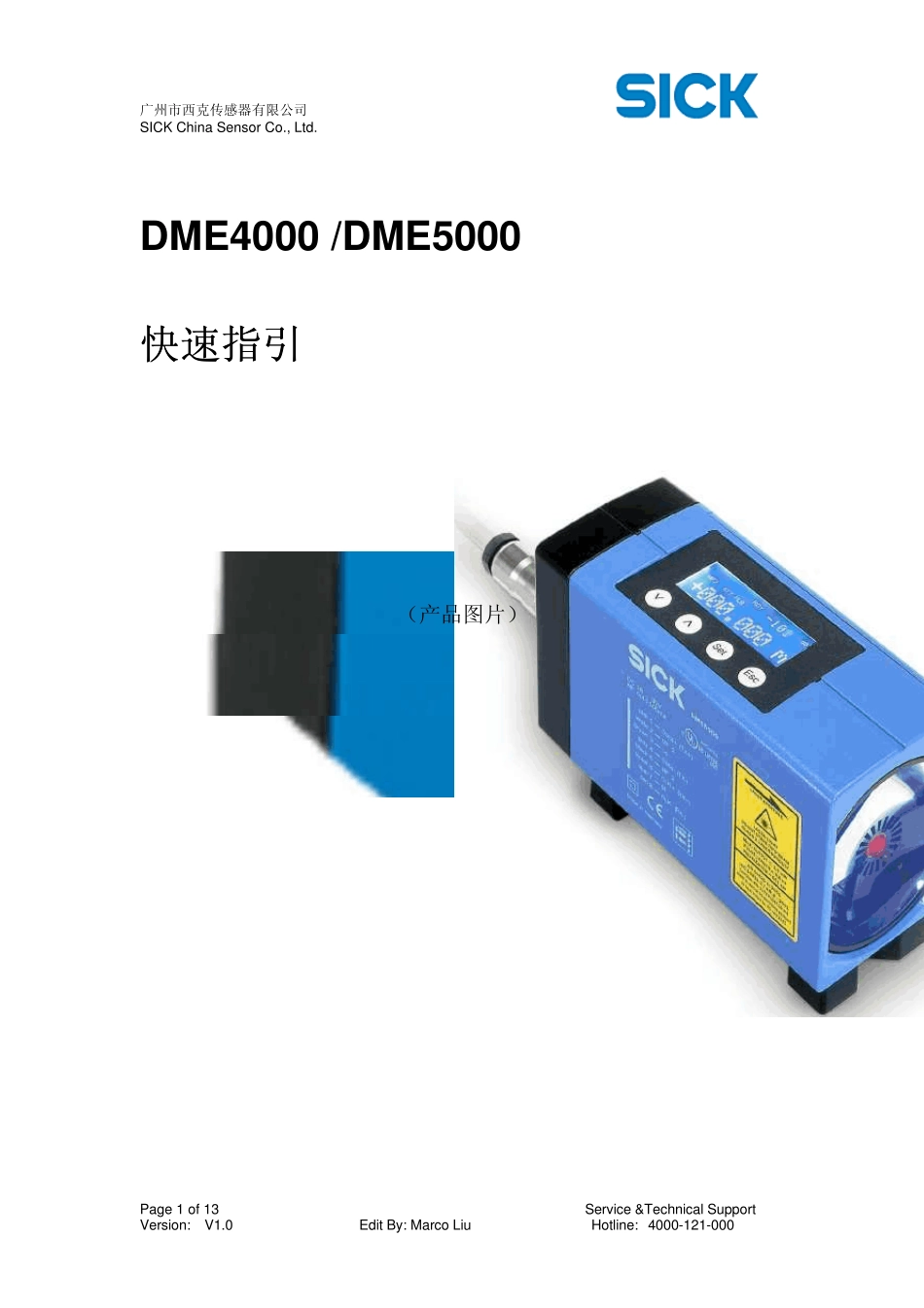

广州市西克传感器有限公司 SICK China Sensor Co., Ltd. Page 1 of 13 Service &Technical Support Version: V1.0 Edit By: Marco Liu Hotline: 4000-121-000 DM E4000 /DM E5000 快速快速指引指引 （产品图片） 广州市西克传感器有限公司 SICK China Sensor Co., Ltd. Page 2 of 13 Service &Technical Support Version: V1.0 Edit By: Marco Liu Hotline: 4000-121-000 目 录 目 录................................................................................................................................. 2 1. DME4/5 Profibus 接口 ................................................................................................. 3 2. DME4/5 RS422 接口 .................................................................................................... 8 3. DME SSI 接口 ............................................................................................................. 10 广州市西克传感器有限公司 SICK China Sensor Co., Ltd. Page 3 of 13 Service &Technical Support Version: V1.0 Edit By: Marco Liu Hotline: 4000-121-000 1. DME4/5 Profibus 接口接口 1.1 电气接口电气接口 DME4000-xx2, DME5000-xx2 1.2 接线注解接线注解 带有屏蔽功能的双绞线保证了数据传输的可靠性。电气连接要按照标准接屏蔽并可靠接地。尽可能远离强干扰源，例如变频器电缆的出口，电焊机的电源，动力电缆等等。 Profibus 终端连接 1.3 部分参数设定 Profibus 接口的传感器均可以通过显示屏进行参数设定。当进行 Profibus 组态后，储存在控制器中的参数可以被覆盖。但是，Profibus 地址，在激活 preset 功能下的offset 及 Profile Class 1 不能通过控制器中参数的修改来覆盖。 广州市西克传感器有限公司 SICK China Sensor Co., Ltd. Page 4 of 13 Service &Technical Support Version: V1.0 Edit By: Marco Liu Hotline: 4000-121-000 1.4 Profibu s Profile 介绍 在传感器中有两种Profile, 一种是Encode Profile,另外一种是SICK Profile。 建议：在Profibus 组态时，选用 SICK Profile，Class2。该 Profile 具有以下优点： 4byte input...
