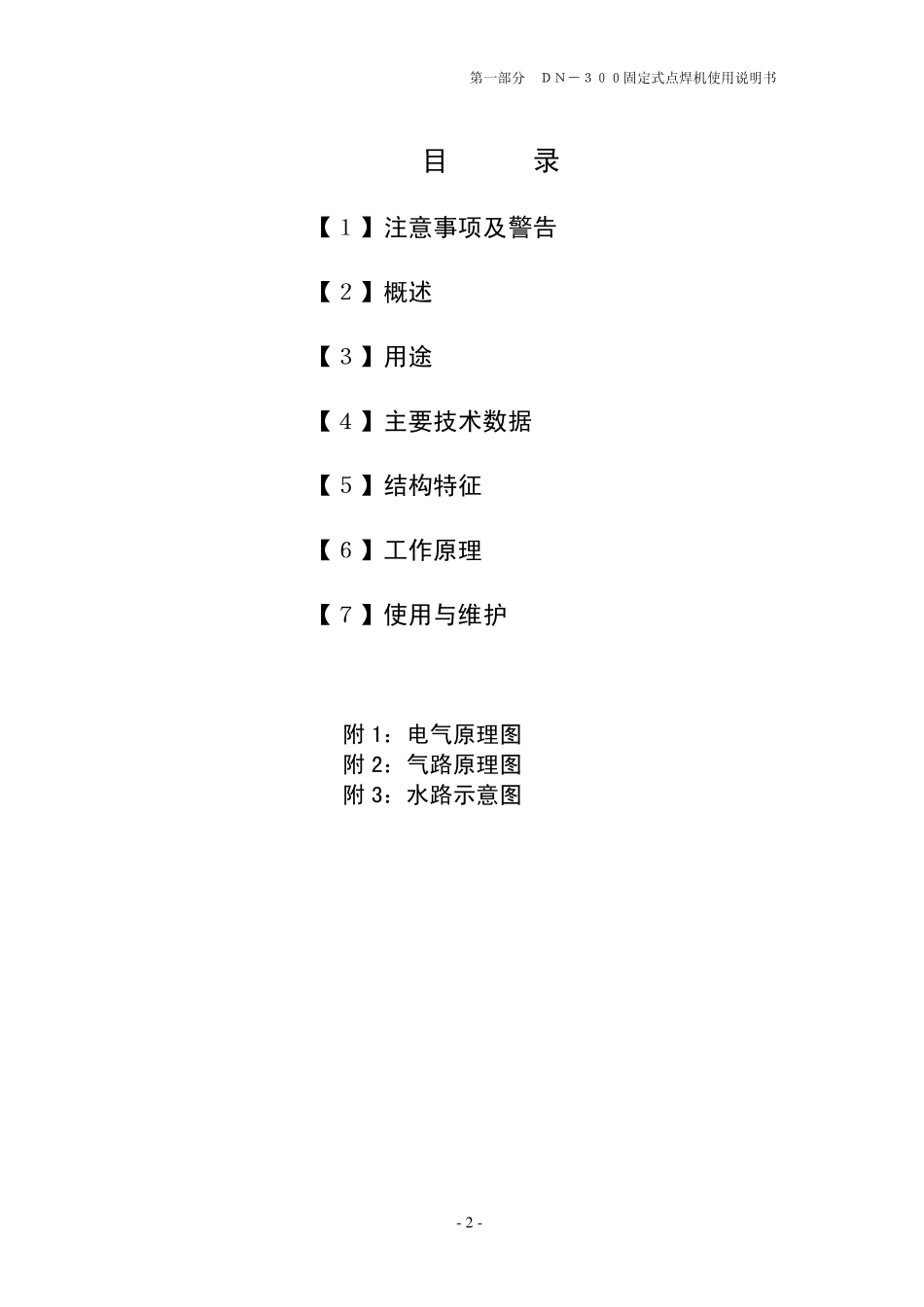

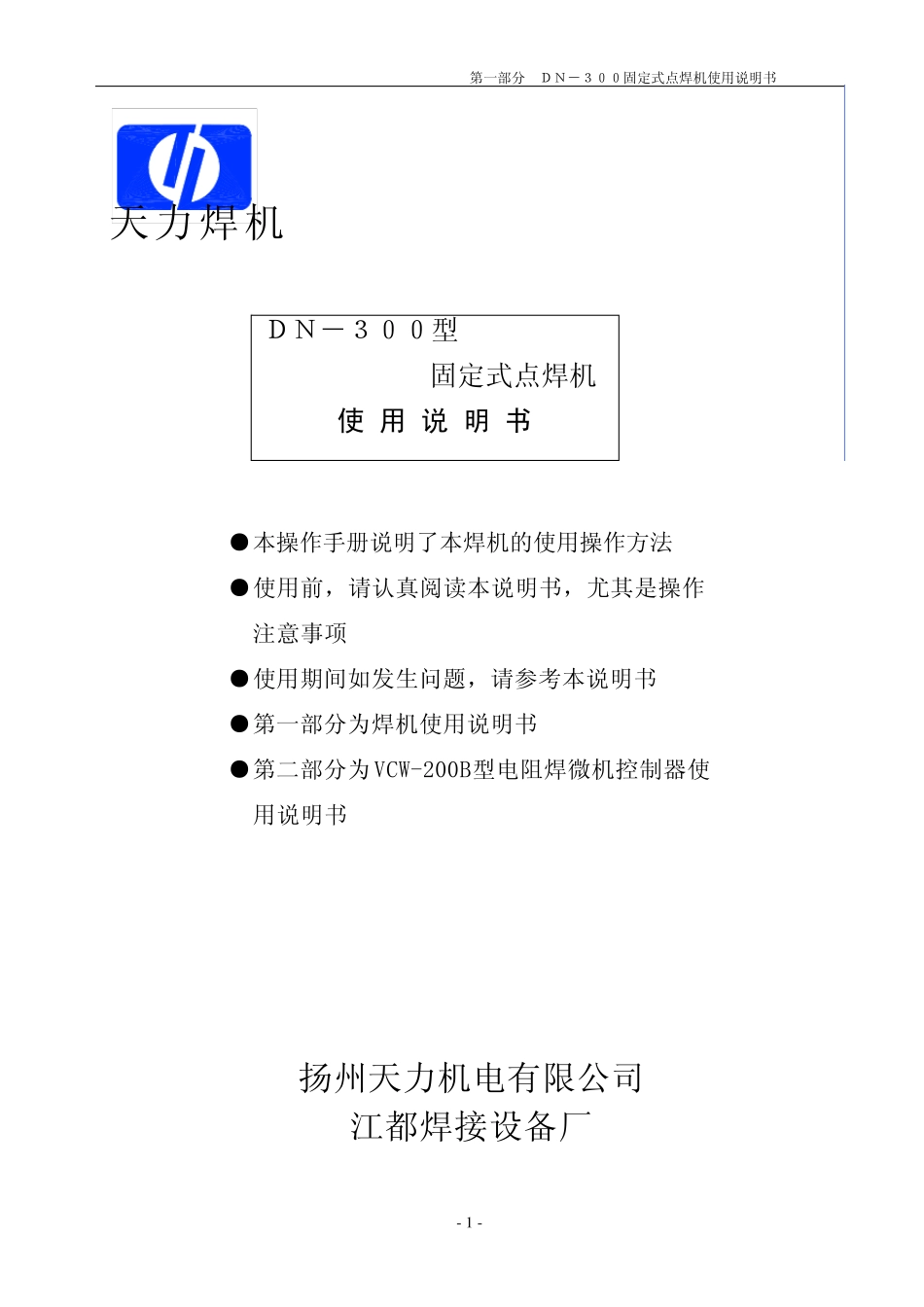

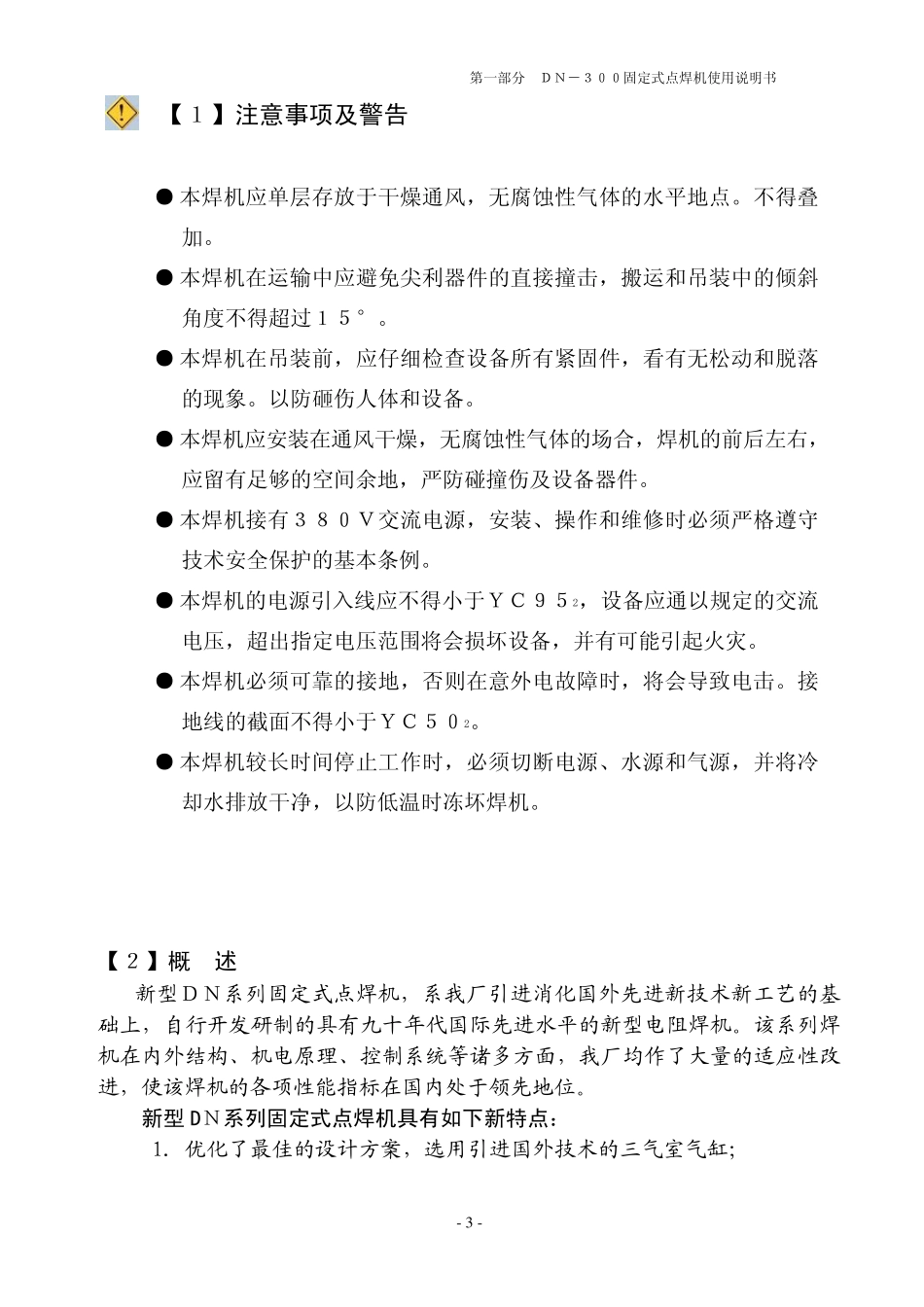

第一部分 ＤＮ－３００固定式点焊机使用说明书 - 1 - ● 本操作手册说明了本焊机的使用操作方法 ● 使用前，请认真阅读本说明书，尤其是操作注意事项 ● 使用期间如发生问题，请参考本说明书 ● 第一部分为焊机使用说明书 ● 第二部分为VCW-200B型电阻焊微机控制器使用说明书 扬州天力机电有限公司 江都焊接设备厂 ＤＮ－３００型 固定式点焊机 使 用 说 明 书 天力焊机 第一部分 ＤＮ－３００固定式点焊机使用说明书 - 2 - 目 录 【１】注意事项及警告 【２】概述 【３】用途 【４】主要技术数据 【５】结构特征 【６】工作原理 【７】使用与维护 附 1：电气原理图 附 2：气路原理图 附 3：水路示意图 第一部分 ＤＮ－３００固定式点焊机使用说明书 - 3 - 【１】注意事项及警告 ● 本焊机应单层存放于干燥通风，无腐蚀性气体的水平地点。不得叠加。 ● 本焊机在运输中应避免尖利器件的直接撞击，搬运和吊装中的倾斜角度不得超过１５°。 ● 本焊机在吊装前，应仔细检查设备所有紧固件，看有无松动和脱落的现象。以防砸伤人体和设备。 ● 本焊机应安装在通风干燥，无腐蚀性气体的场合，焊机的前后左右，应留有足够的空间余地，严防碰撞伤及设备器件。 ● 本焊机接有３８０Ｖ交流电源，安装、操作和维修时必须严格遵守技术安全保护的基本条例。 ● 本焊机的电源引入线应不得小于ＹＣ９５2，设备应通以规定的交流电压，超出指定电压范围将会损坏设备，并有可能引起火灾。 ● 本焊机必须可靠 的接地，否 则 在意 外 电故 障 时，将会导 致 电击。接地线的截 面 不得小于ＹＣ５０2。 ● 本焊机较 长 时间停 止 工 作时，必须切 断 电源、水源和气源，并将冷却 水排 放干净 ，以防低 温 时冻 坏焊机。 【２】概 述 新型ＤＮ系列固定式点焊机，系我厂引进消化国外先进新技术新工艺的基础上，自行开发研制的具有九十年代国际先进水平的新型电阻焊机。该系列焊机在内外结构、机电原理、控制系统等诸多方面，我厂均作了大量的适应性改进，使该焊机的各项性能指标在国内处于领先地位。 新型 DＮ系列固定式点焊机具有如下新特点： 1. 优化了最佳的设计方案，选用引进国外技术的三气室气缸； 第一部分 ＤＮ－３００固定式点焊机使用说明书 - 4 - 2. 采用新颖独特的全封闭行程调节装置和机身模块化结构设计； 3. 采用进口优质硅钢片，真空环氧树脂...
