DS50电磁涡流刹车说明书

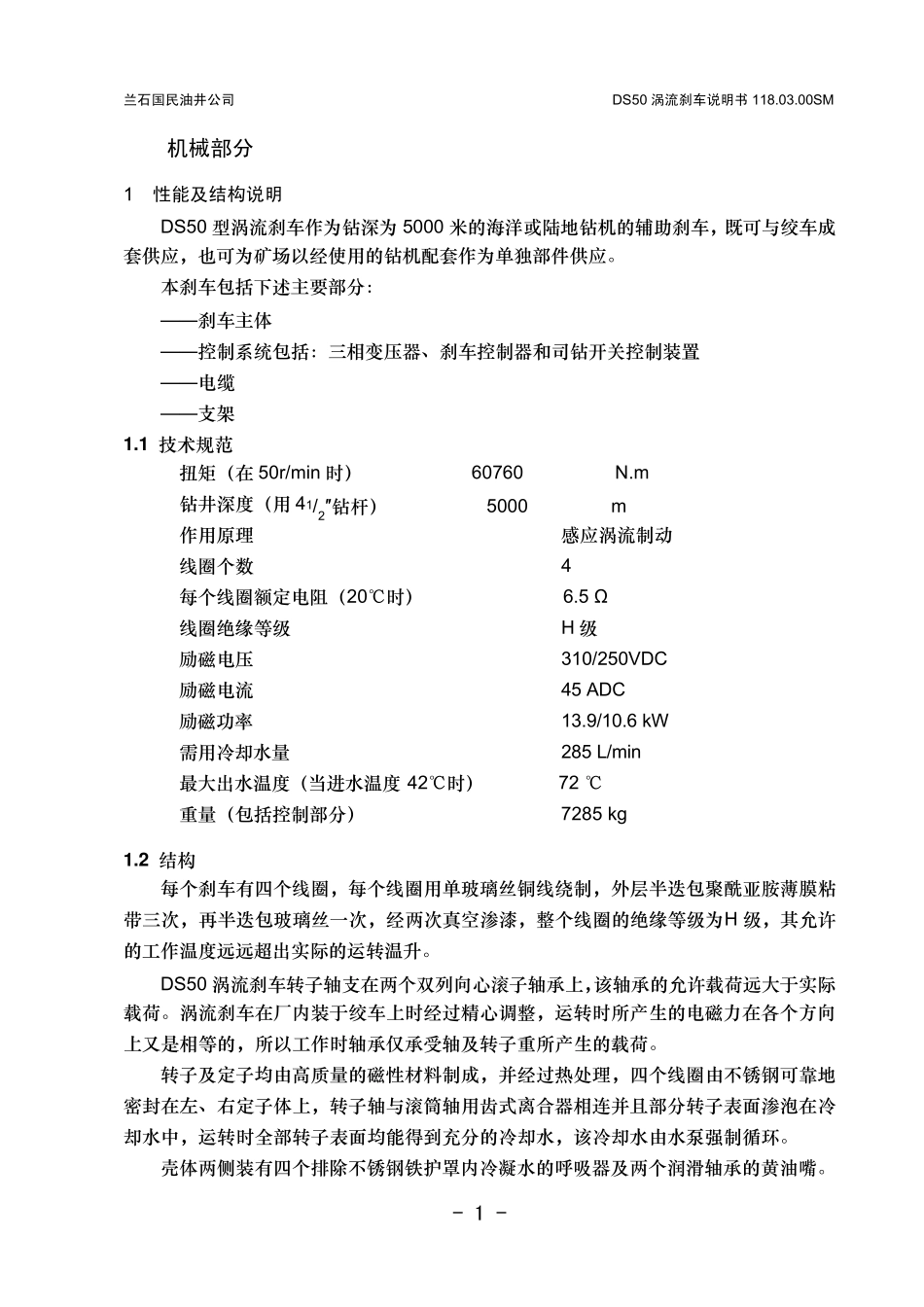

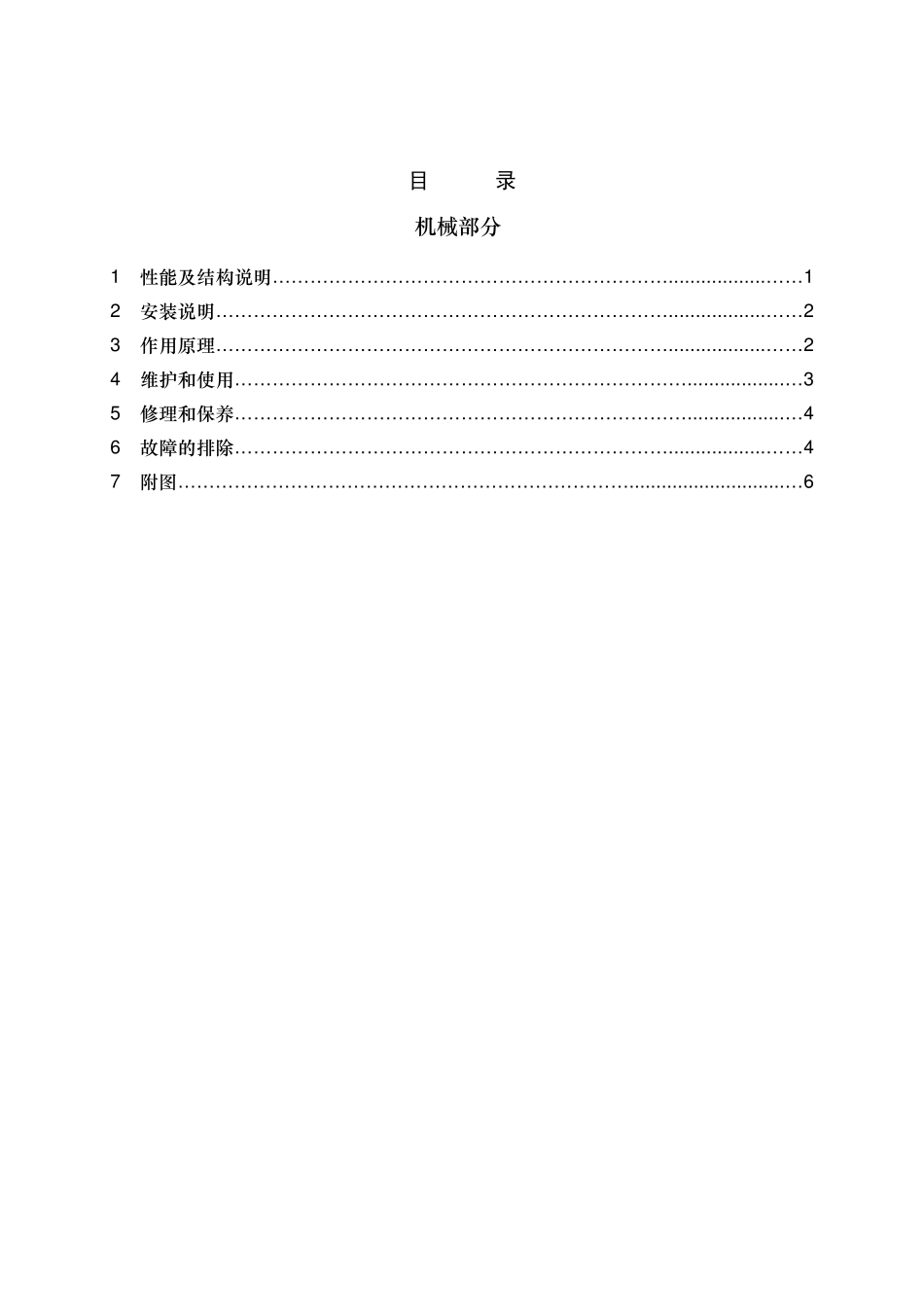

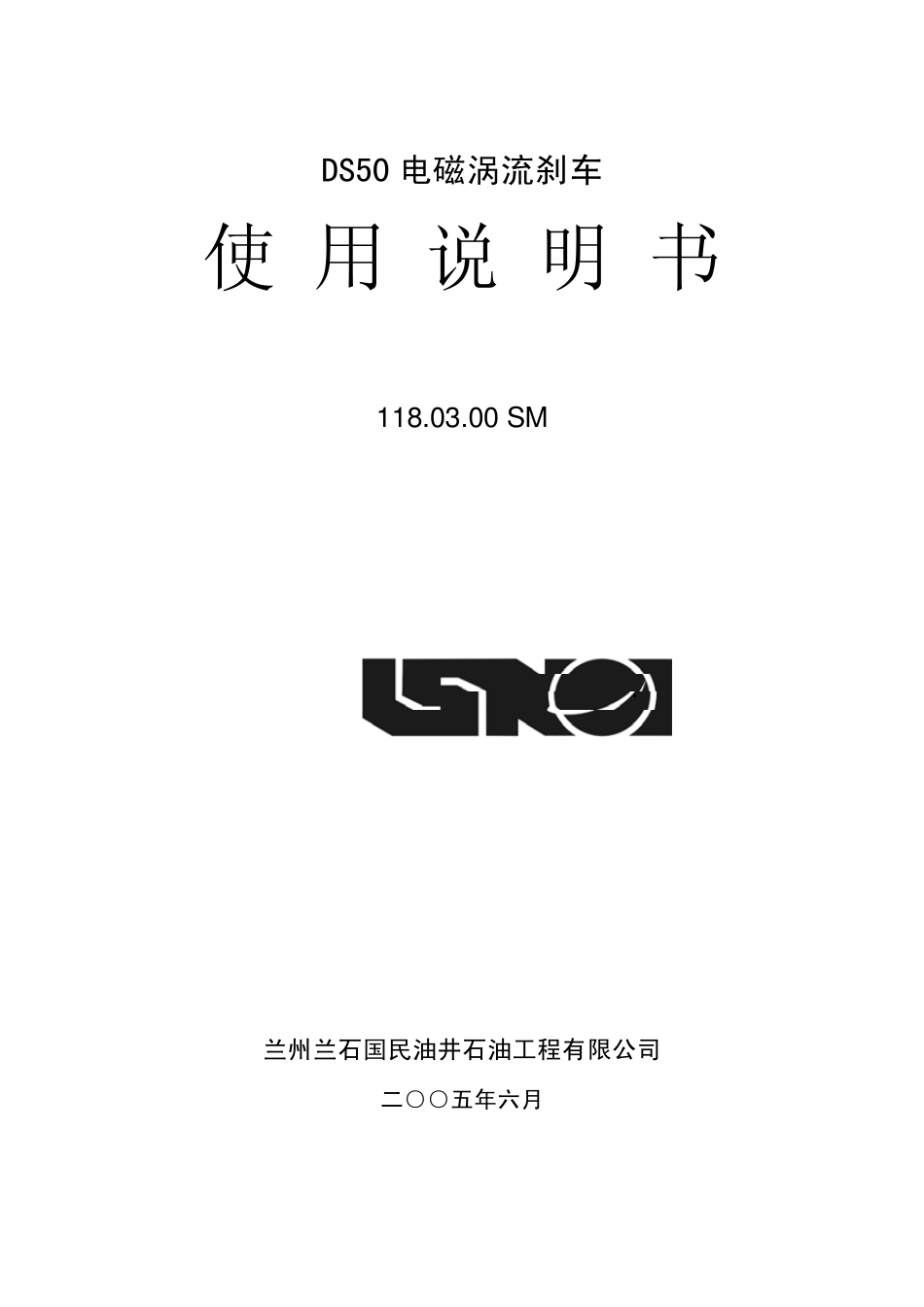

DS50 电磁涡流刹车 使 用 说 明 书 118.03.00 SM 兰州兰石国民油井石油工程有限公司 二○○五年六月 目 录 机 械 部 分 1 性 能 及 结 构 说 明 … … … … … … … … … … … … … … … … … … … … … ..................… … 1 2 安 装 说 明 … … … … … … … … … … … … … … … … … … … … … … … … ..................… … 2 3 作 用 原 理 … … … … … … … … … … … … … … … … … … … … … … … … ..................… … 2 4 维 护 和 使 用 … … … … … … … … … … … … … … … … … … … … … … … … ..................… 3 5 修 理 和 保 养 … … … … … … … … … … … … … … … … … … … … … … … … ..................… 4 6 故 障 的 排 除 … … … … … … … … … … … … … … … … … … … … … … … ..................… … 4 7 附 图 … … … … … … … … … … … … … … … … … … … … … … … … .............................… 6 兰石国民油井公司 DS50 涡流刹车说明书 118.03.00SM - 1 - 机械部分 1 性能及结构说明 DS50 型涡流刹车作为钻深为 5000 米的海洋或陆地钻机的辅助刹车，既可与绞车成套供应，也可为矿场以经使用的钻机配套作为单独部件供应。 本刹车包括下述主要部分： — — 刹车主体 — — 控制系统包括：三相变压器、刹车控制器和司钻开关控制装置 — — 电缆 — — 支架 1 .1 技术规范 扭矩（在 50r/min 时） 60760 N.m 钻井深度（用 41/2″钻杆） 5000 m 作用原理 感应涡流制动 线圈个数 4 每个线圈额定电阻（20℃时） 6.5 Ω 线圈绝缘等级 H 级 励磁电压 310/250VDC 励磁电流 45 ADC 励磁功率 13.9/10.6 kW 需用冷却水量 285 L/min 最大出水温度（当进水温度 42℃时） 72 ℃ 重量（包括控制部分） 7285 kg 1 .2 结构 每个刹车有四个线圈，每个线圈用单玻璃丝铜线绕制，外层半迭包聚酰亚胺薄膜粘带三次，再半迭包玻璃丝一次，经两次真空渗漆，整个线圈的绝缘等级...
