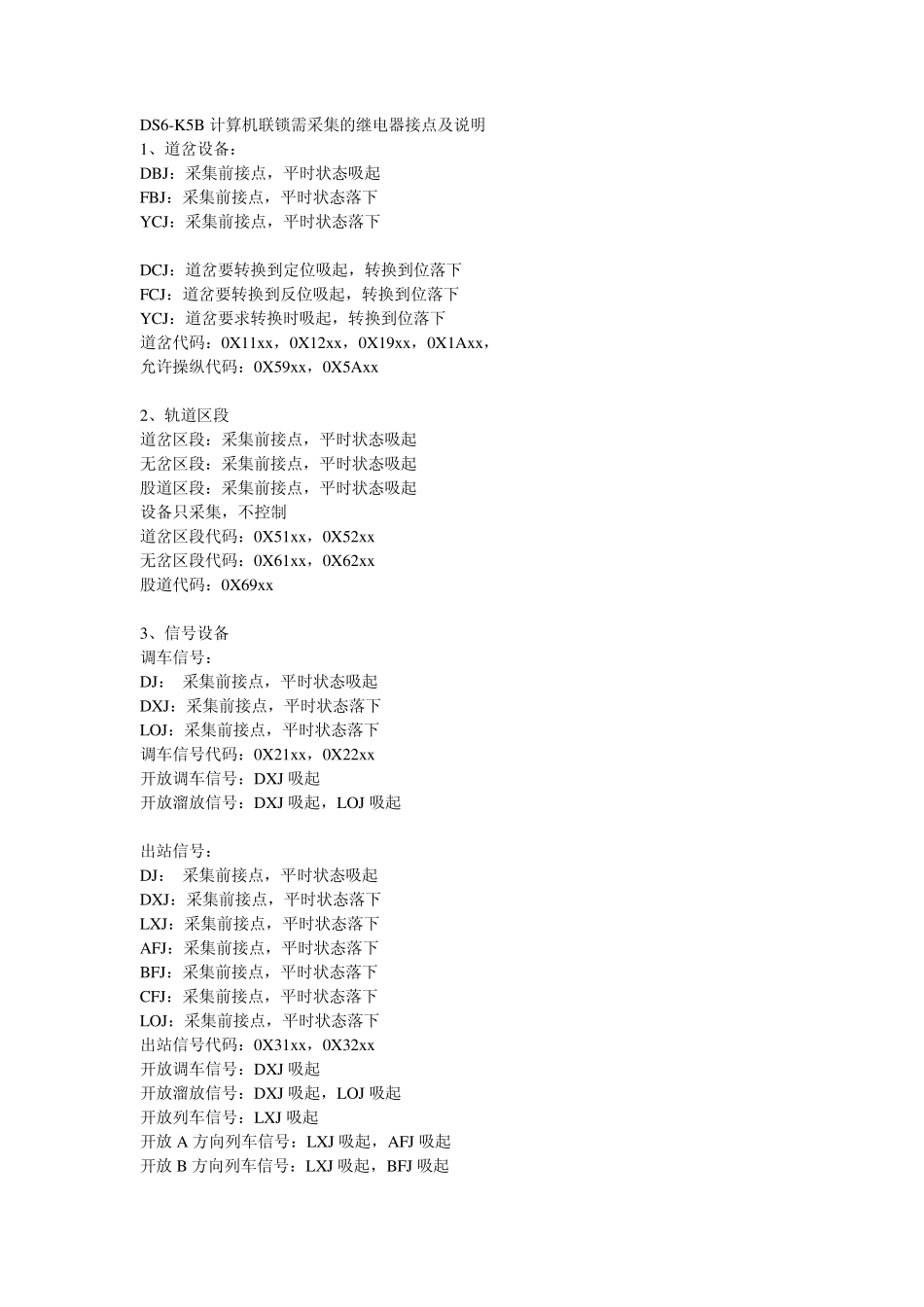

DS6-K5B 计算机联锁需采集的继电器接点及说明 1、道岔设备： DBJ：采集前接点，平时状态吸起 FBJ：采集前接点，平时状态落下 YCJ：采集前接点，平时状态落下 DCJ：道岔要转换到定位吸起，转换到位落下 FCJ：道岔要转换到反位吸起，转换到位落下 YCJ：道岔要求转换时吸起，转换到位落下 道岔代码：0X11xx，0X12xx，0X19xx，0X1Axx， 允许操纵代码：0X59xx，0X5Axx 2、轨道区段 道岔区段：采集前接点，平时状态吸起 无岔区段：采集前接点，平时状态吸起 股道区段：采集前接点，平时状态吸起 设备只采集，不控制 道岔区段代码：0X51xx，0X52xx 无岔区段代码：0X61xx，0X62xx 股道代码：0X69xx 3、信号设备 调车信号： DJ： 采集前接点，平时状态吸起 DXJ：采集前接点，平时状态落下 LOJ：采集前接点，平时状态落下 调车信号代码：0X21xx，0X22xx 开放调车信号：DXJ 吸起 开放溜放信号：DXJ 吸起，LOJ 吸起 出站信号： DJ： 采集前接点，平时状态吸起 DXJ：采集前接点，平时状态落下 LXJ：采集前接点，平时状态落下 AFJ：采集前接点，平时状态落下 BFJ：采集前接点，平时状态落下 CFJ：采集前接点，平时状态落下 LOJ：采集前接点，平时状态落下 出站信号代码：0X31xx，0X32xx 开放调车信号：DXJ 吸起 开放溜放信号：DXJ 吸起，LOJ 吸起 开放列车信号：LXJ 吸起 开放 A 方向列车信号：LXJ 吸起，AFJ 吸起 开放 B 方向列车信号：LXJ 吸起，BFJ 吸起 开放C 方向列车信号：LXJ 吸起，CFJ 吸起 进站信号(接发、发车进路信号)： DJ： 采集前接点，平时状态吸起 DXJ：采集前接点，平时状态落下 LXJ：采集前接点，平时状态落下 ZXJ：采集前接点，平时状态落下 TXJ：采集前接点，平时状态落下 YXJ：采集前接点，平时状态落下 LUXJ：采集前接点，平时状态落下 进站信号代码：0X41xx，0X42xx 开放调车信号：DXJ 吸起 开放列车2U 信号：LXJ 吸起 开放列车1U 信号：LXJ 吸起，ZXJ 吸起 开放列车1L 信号：LXJ 吸起，ZXJ 吸起，TXJ 吸起(电码化要求 LUXJ 也吸起) 开放列车LU 信号：LXJ 吸起，LUXJ 吸起，ZXJ 吸起 开放列车引导信号：YXJ 吸起 4、64D 组合继电器 JSBJ：采集前接点，平时状态落下 FSBJ：采集后接点，平时状态吸起 BSAJ：采集前接点，平时状态落下 SGAJ：采集前接点，平时状态落下 FUAJ：采集前接点，平时状态落下 KTXZJ：（为 KTJ 和 XZJ ...
