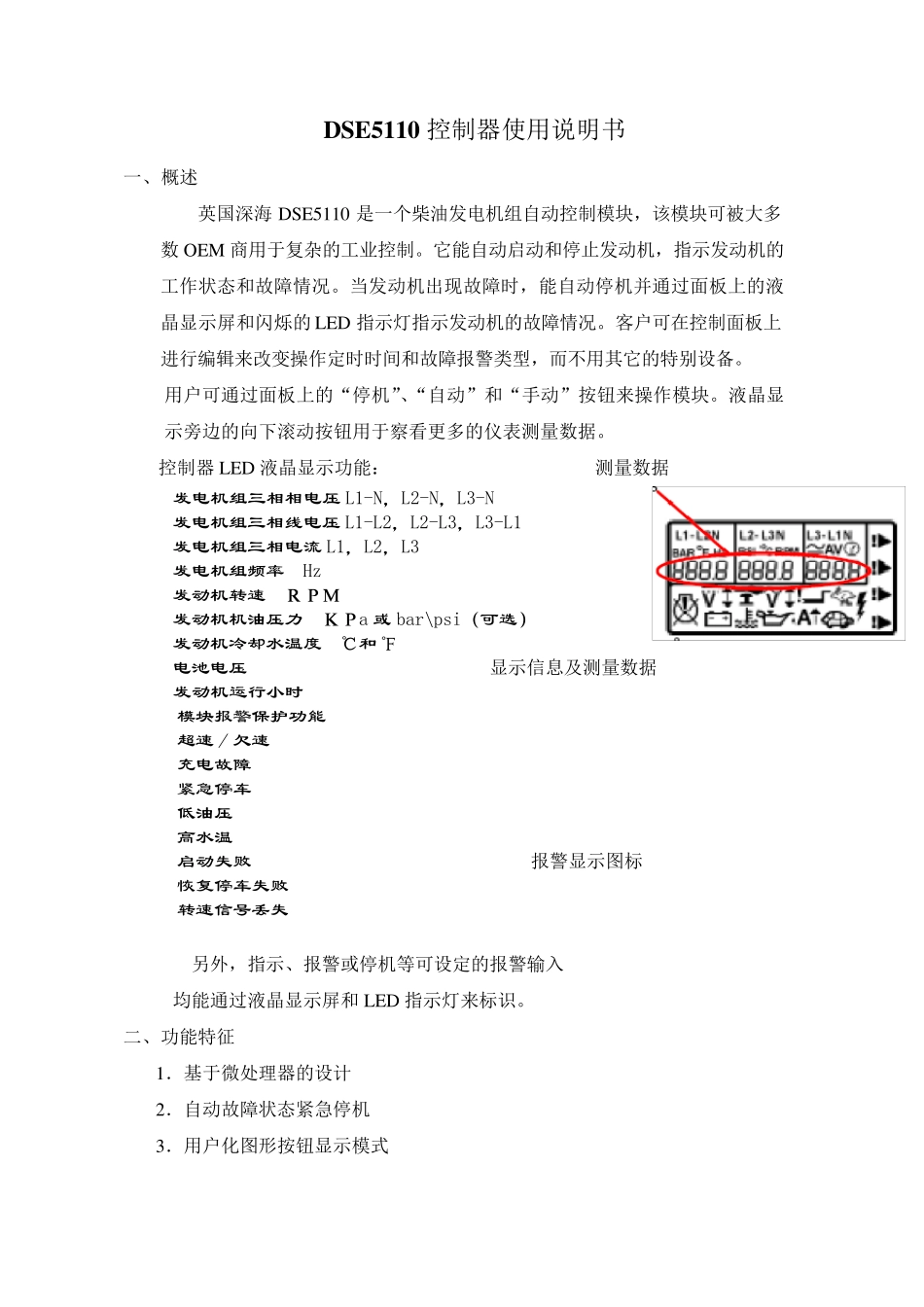

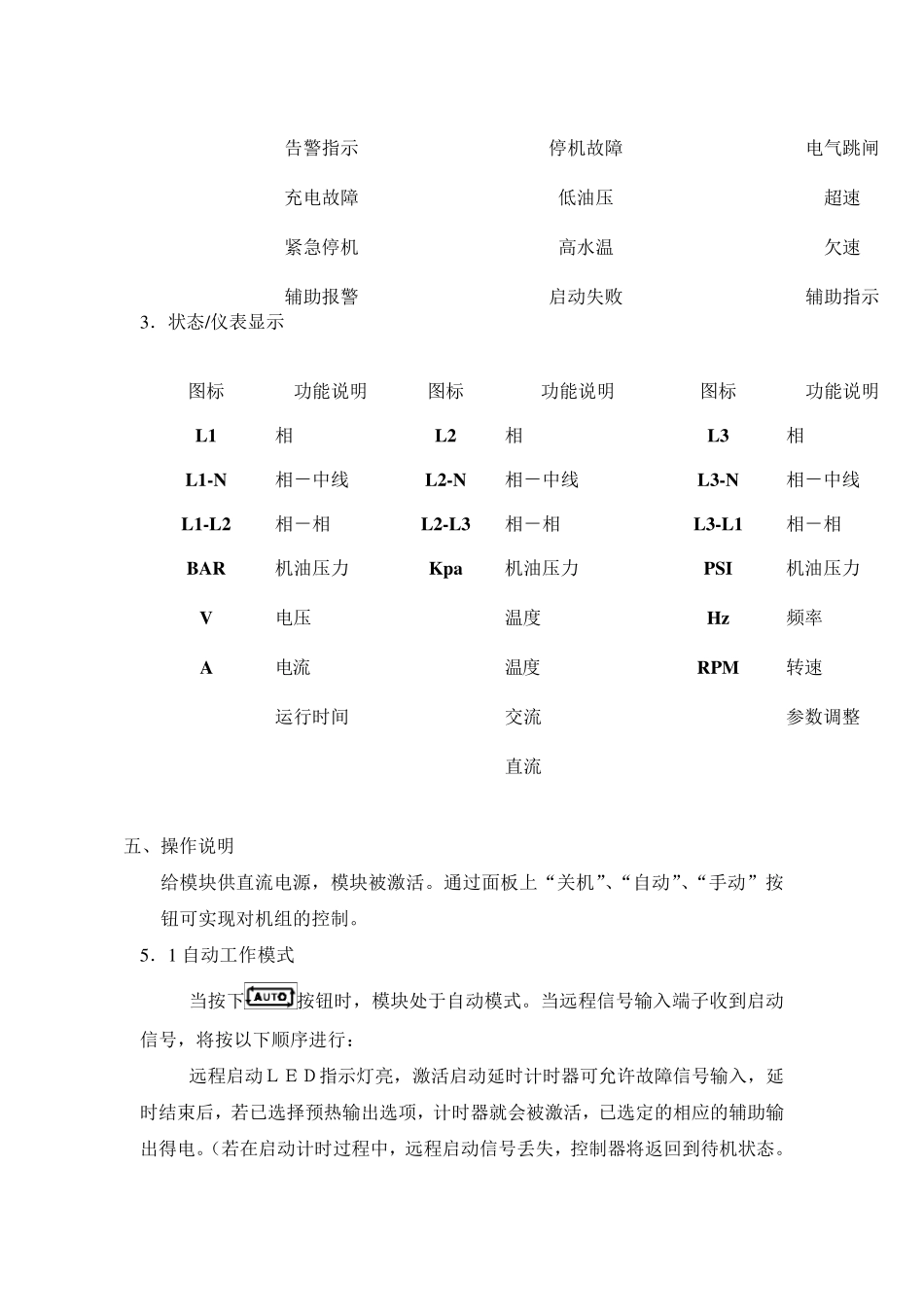

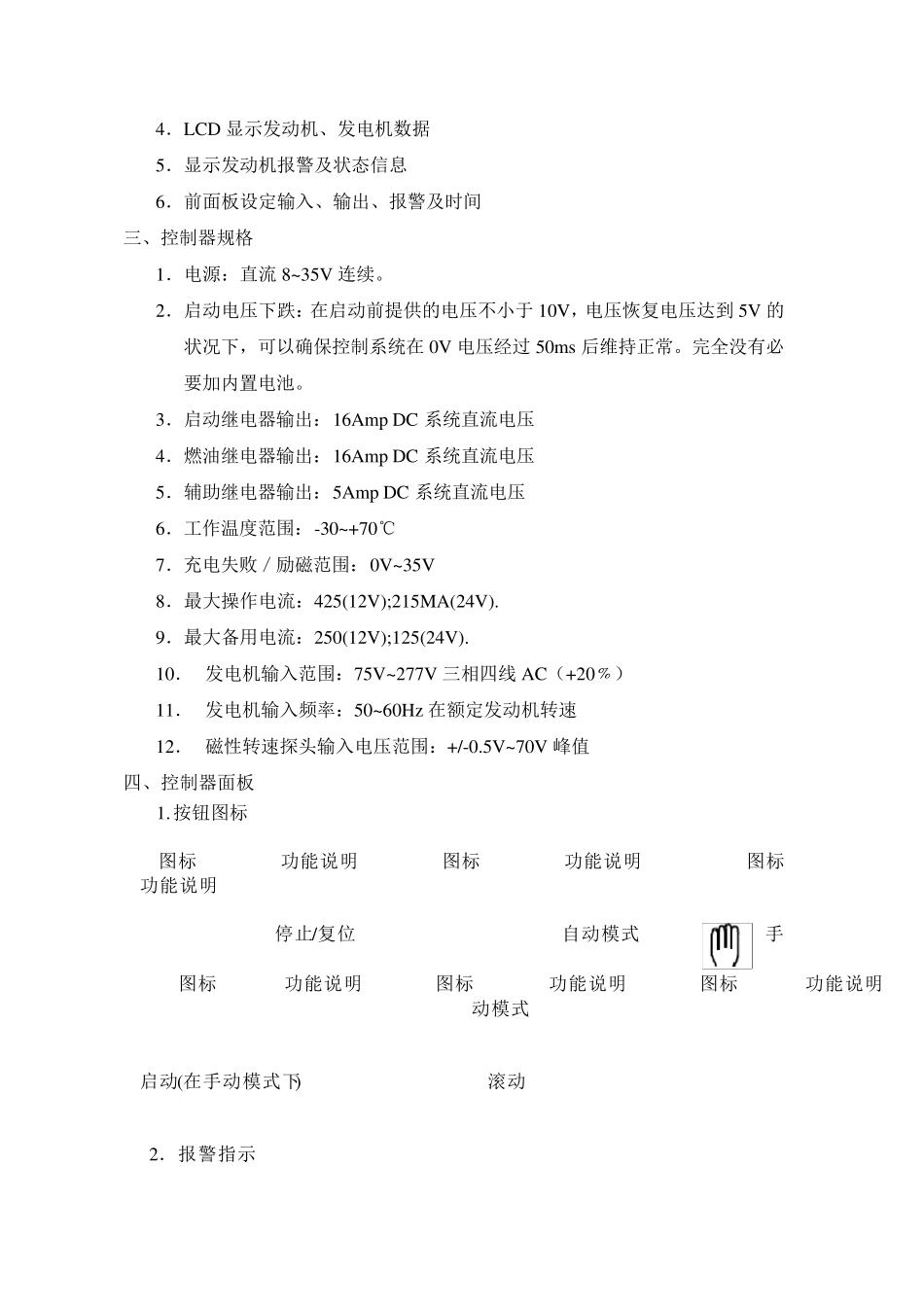

DSE5110 控制器使用说明书 一、概述 英国深海DSE5110 是一个柴油发电机组自动控制模块，该模块可被大多数OEM 商用于复杂的工业控制。它能自动启动和停止发动机，指示发动机的工作状态和故障情况。当发动机出现故障时，能自动停机并通过面板上的液晶显示屏和闪烁的LED 指示灯指示发动机的故障情况。客户可在控制面板上进行编辑来改变操作定时时间和故障报警类型，而不用其它的特别设备。 用户可通过面板上的“停机”、“自动”和“手动”按钮来操作模块。液晶显示旁边的向下滚动按钮用于察看更多的仪表测量数据。 控制器LED 液晶显示功能： 测量数据 发电机组三相相电压L1-N，L2-N，L3-N 发电机组三相线电压L1-L2，L2-L3，L3-L1 发电机组三相电流L1，L2，L3 发电机组频率 Hz 发动机转速 ＲＰＭ 发动机机油压力 ＫＰa 或bar\psi（可选） 发动机冷却水温度 ℃和℉ 电池电压 显示信息及测量数据 发动机运行小时 模块报警保护功能 超速／欠速 充电故障 紧急停车 低油压 高水温 启动失败 报警显示图标 恢复停车失败 转速信号丢失 另外，指示、报警或停机等可设定的报警输入 均能通过液晶显示屏和LED 指示灯来标识。 二、功能特征 1．基于微处理器的设计 2．自动故障状态紧急停机 3．用户化图形按钮显示模式 4．LCD 显示发动机、发电机数据 5．显示发动机报警及状态信息 6．前面板设定输入、输出、报警及时间 三、控制器规格 1．电源：直流8~35V 连续。 2．启动电压下跌：在启动前提供的电压不小于10V，电压恢复电压达到5V 的状况下，可以确保控制系统在0V 电压经过50ms 后维持正常。完全没有必要加内置电池。 3．启动继电器输出：16Amp DC 系统直流电压 4．燃油继电器输出：16Amp DC 系统直流电压 5．辅助继电器输出：5Amp DC 系统直流电压 6．工作温度范围：-30~+70℃ 7．充电失败／励磁范围：0V~35V 8．最大操作电流：425(12V);215MA(24V). 9．最大备用电流：250(12V);125(24V). 10． 发电机输入范围：75V~277V 三相四线 AC（+20﹪） 11． 发电机输入频率：50~60Hz 在额定发动机转速 12． 磁性转速探头输入电压范围：+/-0.5V~70V 峰值 四、控制器面板 1. 按钮图标 图标 功能说明 图标 功能说明 图标 功能说明 停止/复位 自动模式 手动模式 启动(在手动模式下) 滚动 2．报警指示 图标 功能说明 图标 功能说明 图标 功能说明 3 ．状态/仪表显示 五...
