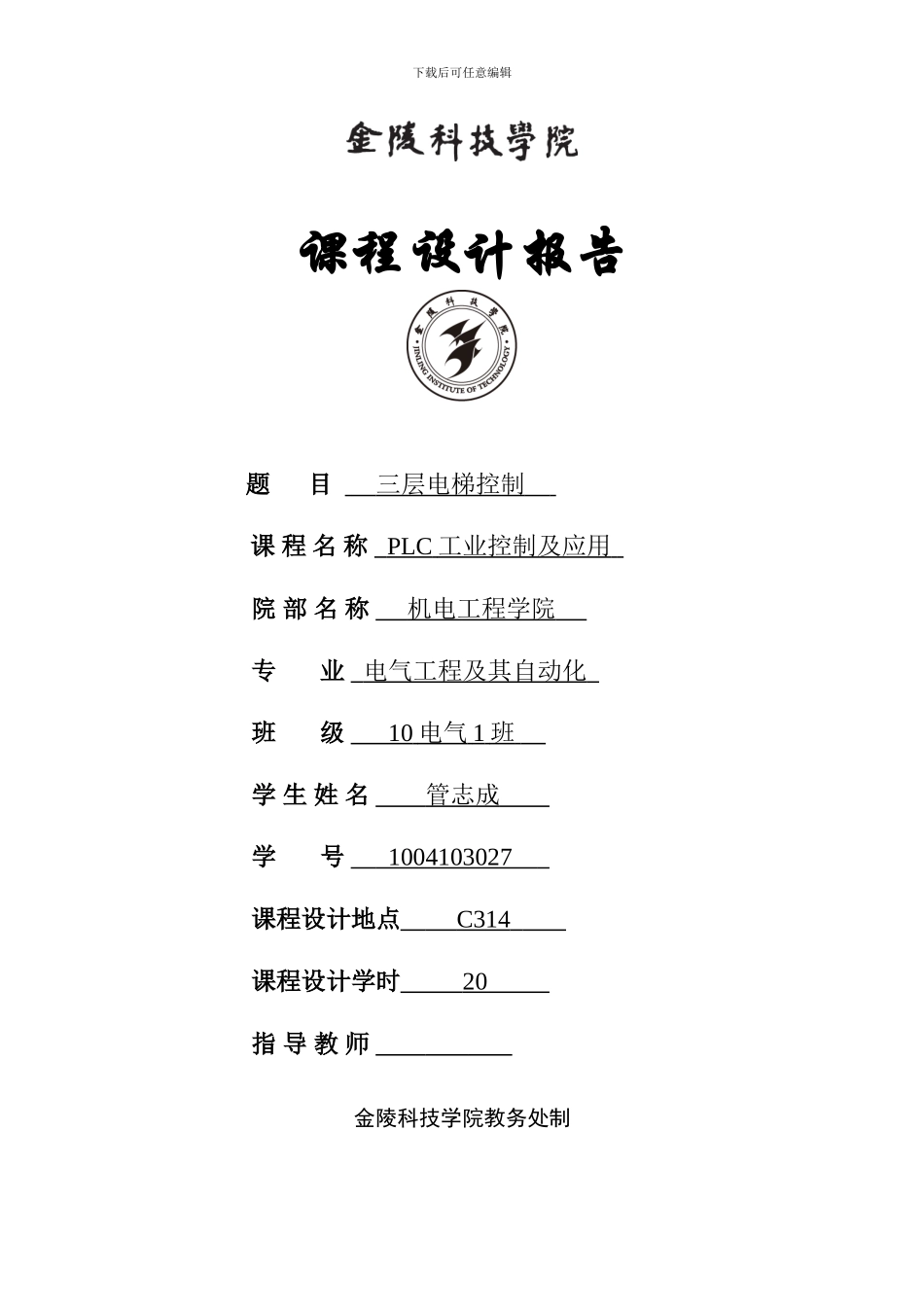

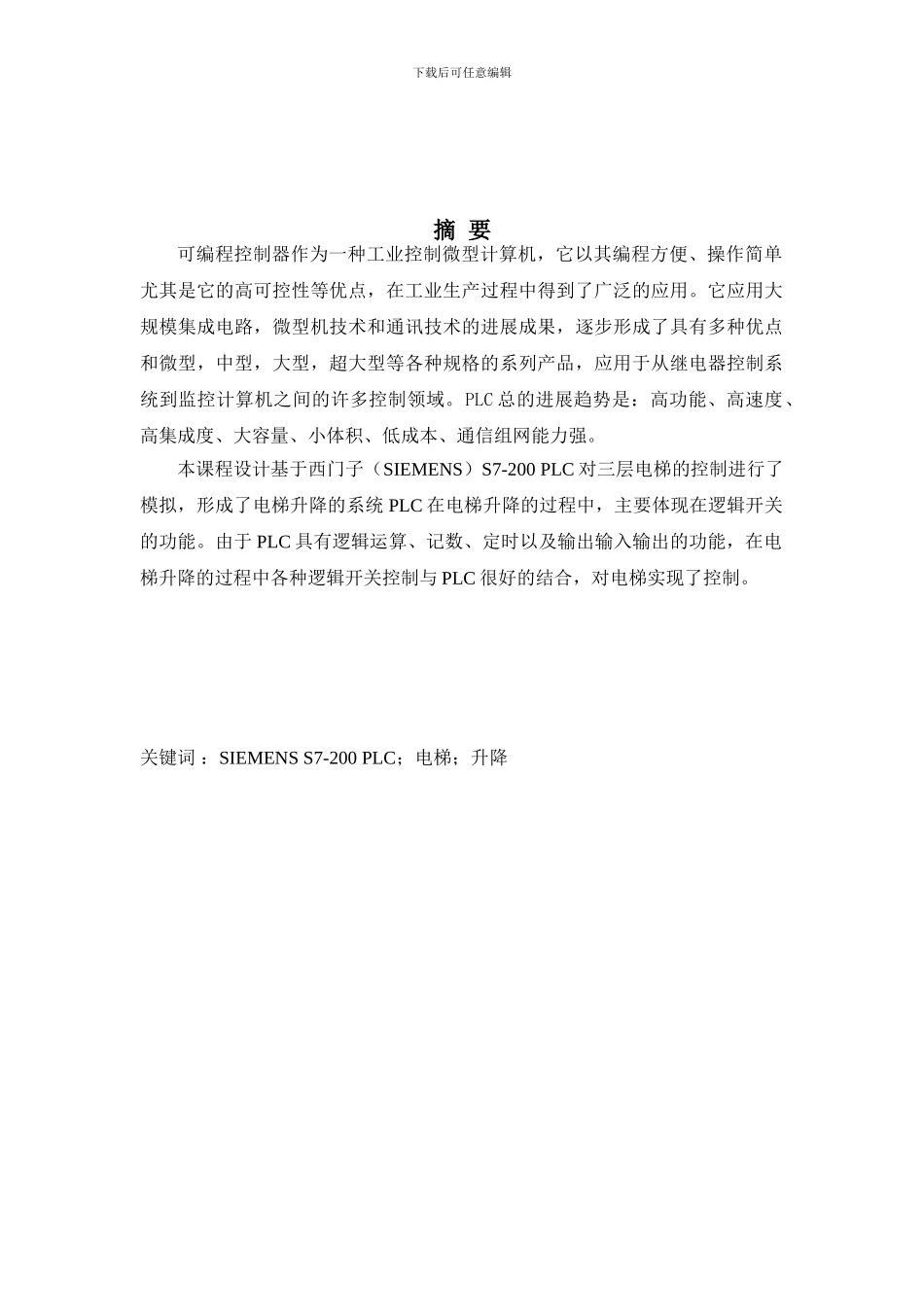

下载后可任意编辑课程设计报告 题 目 三层电梯控制 课 程 名 称 PLC 工业控制及应用 院 部 名 称 机电工程学院 专 业 电气工程及其自动化 班 级 10 电气 1 班 学 生 姓 名 管志成 学 号 1004103027 课程设计地点 C3 14 课程设计学时 20 指 导 教 师 金陵科技学院教务处制下载后可任意编辑摘 要可编程控制器作为一种工业控制微型计算机，它以其编程方便、操作简单尤其是它的高可控性等优点，在工业生产过程中得到了广泛的应用。它应用大规模集成电路，微型机技术和通讯技术的进展成果，逐步形成了具有多种优点和微型，中型，大型，超大型等各种规格的系列产品，应用于从继电器控制系统到监控计算机之间的许多控制领域。PLC 总的进展趋势是：高功能、高速度、高集成度、大容量、小体积、低成本、通信组网能力强。本课程设计基于西门子（SIEMENS）S7-200 PLC 对三层电梯的控制进行了模拟，形成了电梯升降的系统 PLC 在电梯升降的过程中，主要体现在逻辑开关的功能。由于 PLC 具有逻辑运算、记数、定时以及输出输入输出的功能，在电梯升降的过程中各种逻辑开关控制与 PLC 很好的结合，对电梯实现了控制。关键词 ：SIEMENS S7-200 PLC；电梯；升降下载后可任意编辑目 录一、绪论 1.1 相关背景知识··············································3 1.2 课程设计的目的············································3 1.3 课程设计的要求············································3 1.4 课程设计的任务············································4二、电梯控制系统硬件设计 2.1 模拟装置介绍··············································5 2.2 选择机型··················································6 2.3 I/O 分配表················································6 2.4 电气接线图与主电路图······································6 2.5 电梯控制系统的安全保护2.5...
