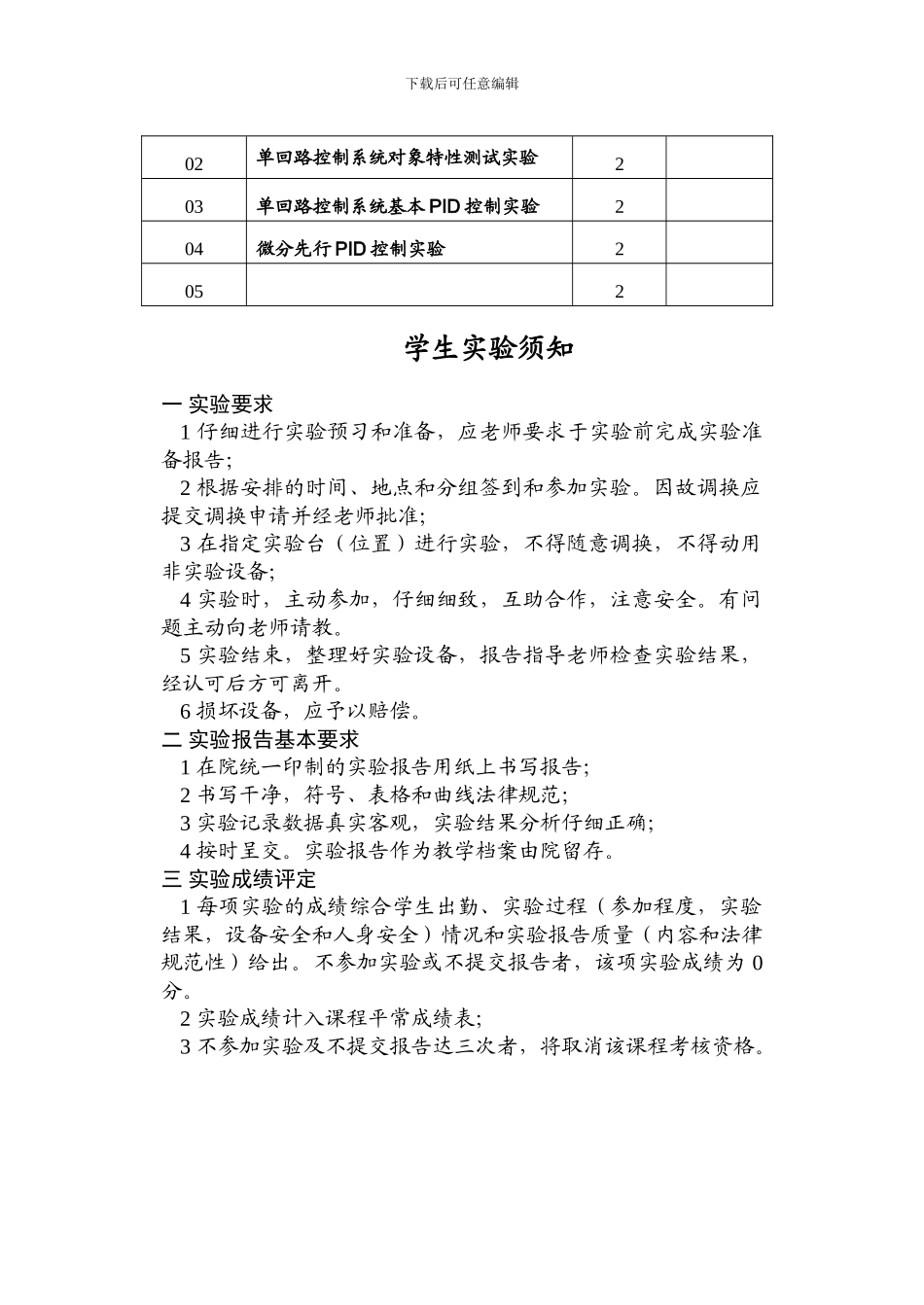

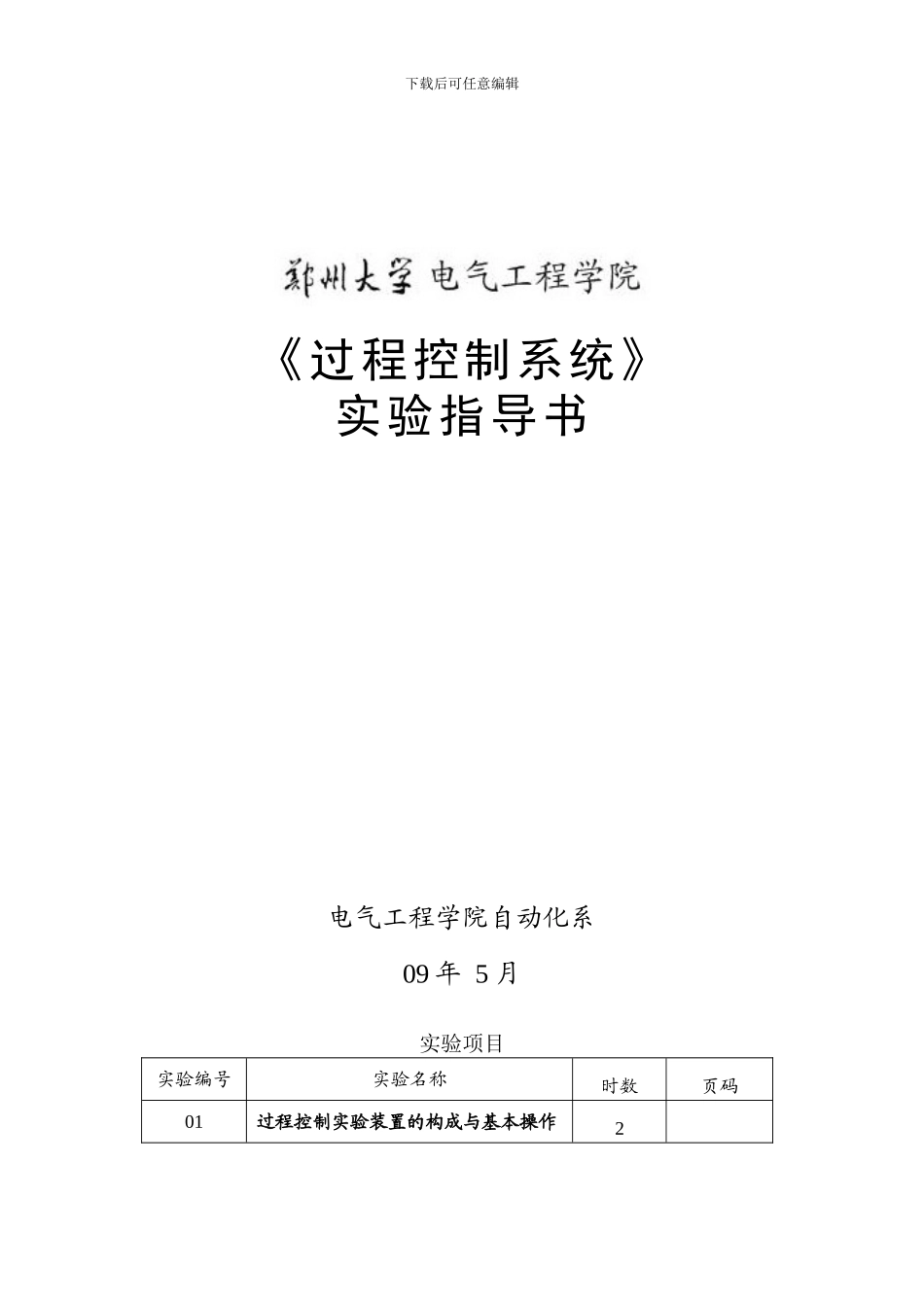

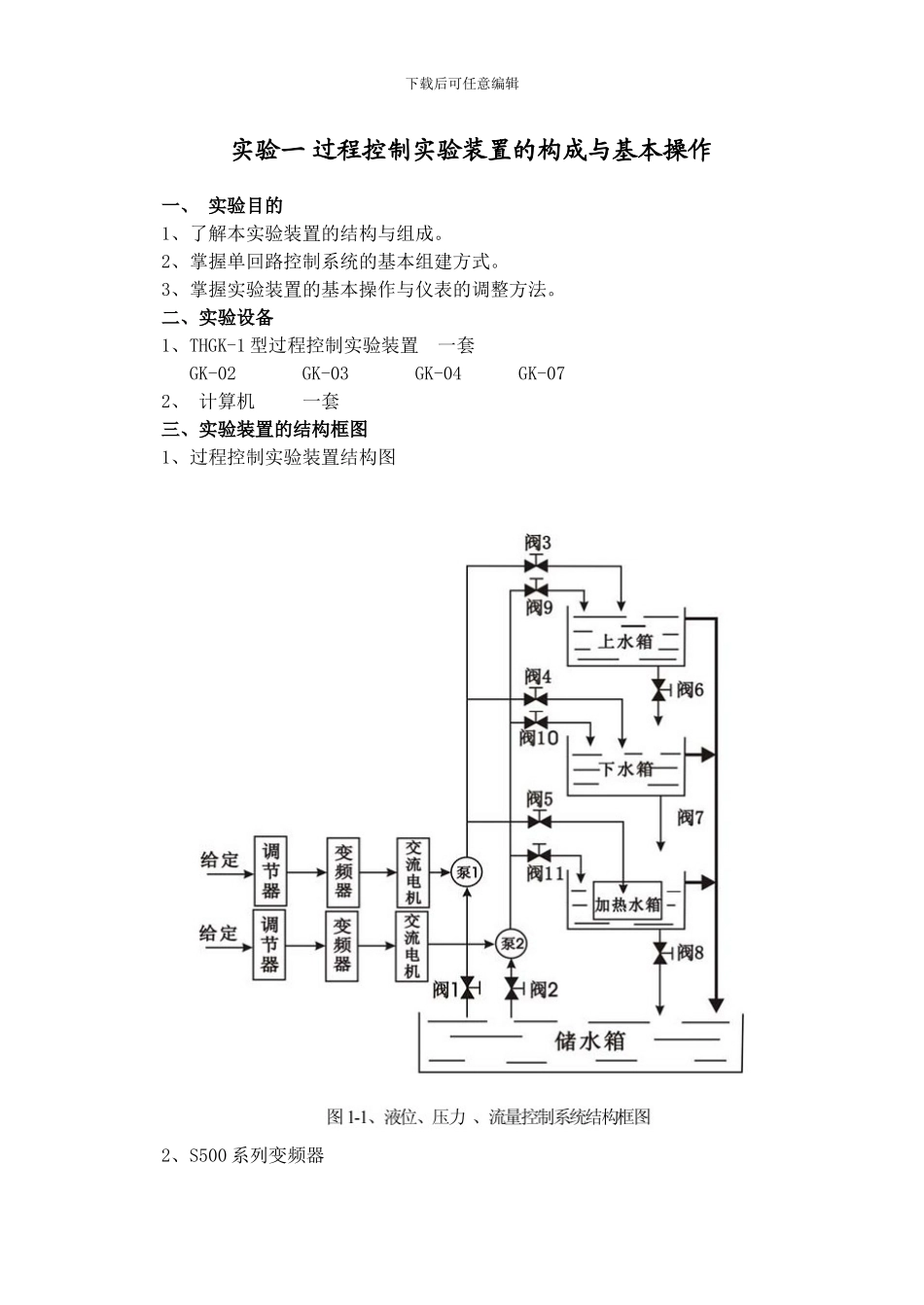

下载后可任意编辑《过程控制系统》实验指导书电气工程学院自动化系09 年 5 月实验项目实验编号实验名称时数页码01过程控制实验装置的构成与基本操作2下载后可任意编辑02单回路控制系统对象特性测试实验203单回路控制系统基本 PID 控制实验204微分先行 PID 控制实验2052学生实验须知一 实验要求1 仔细进行实验预习和准备，应老师要求于实验前完成实验准备报告；2 根据安排的时间、地点和分组签到和参加实验。因故调换应提交调换申请并经老师批准；3 在指定实验台（位置）进行实验，不得随意调换，不得动用非实验设备；4 实验时，主动参加，仔细细致，互助合作，注意安全。有问题主动向老师请教。5 实验结束，整理好实验设备，报告指导老师检查实验结果，经认可后方可离开。6 损坏设备，应予以赔偿。二 实验报告基本要求1 在院统一印制的实验报告用纸上书写报告；2 书写干净，符号、表格和曲线法律规范；3 实验记录数据真实客观，实验结果分析仔细正确；4 按时呈交。实验报告作为教学档案由院留存。三 实验成绩评定1 每项实验的成绩综合学生出勤、实验过程（参加程度，实验结果，设备安全和人身安全）情况和实验报告质量（内容和法律规范性）给出。不参加实验或不提交报告者，该项实验成绩为 0分。2 实验成绩计入课程平常成绩表；3 不参加实验及不提交报告达三次者，将取消该课程考核资格。下载后可任意编辑实验一 过程控制实验装置的构成与基本操作一、 实验目的 1、了解本实验装置的结构与组成。2、掌握单回路控制系统的基本组建方式。 3、掌握实验装置的基本操作与仪表的调整方法。 二、实验设备 1、THGK-1 型过程控制实验装置 一套 GK-02 GK-03 GK-04 GK-07 2、 计算机 一套 三、实验装置的结构框图1、过程控制实验装置结构图 2、S500 系列变频器下载后可任意编辑下载后可任意编辑(3)多段速运行控制四、实验步骤： 1、 设备组装与检查： 1）、将 GK-02、GK-03、GK-04、GK-07 挂箱由右至左依次挂于实验屏上。并将挂件的三芯蓝插头插于相应的插座中。 2）、先打开空气开关再打开钥匙开关，此时停止按钮红灯亮。 3）、按下起动按钮，此时沟通电压表指示为 220V，所有的三芯蓝插座得电。 4）、关闭各个挂件的电源进行连线。 2、单回路控制系统接线： 1）、控制方式 1：将 GK-04 模拟 PID 调节器的自动/手动切换开关拨到“手动”位置，电位器输出接其给定，传感器接其反馈输入，并将其“输...
