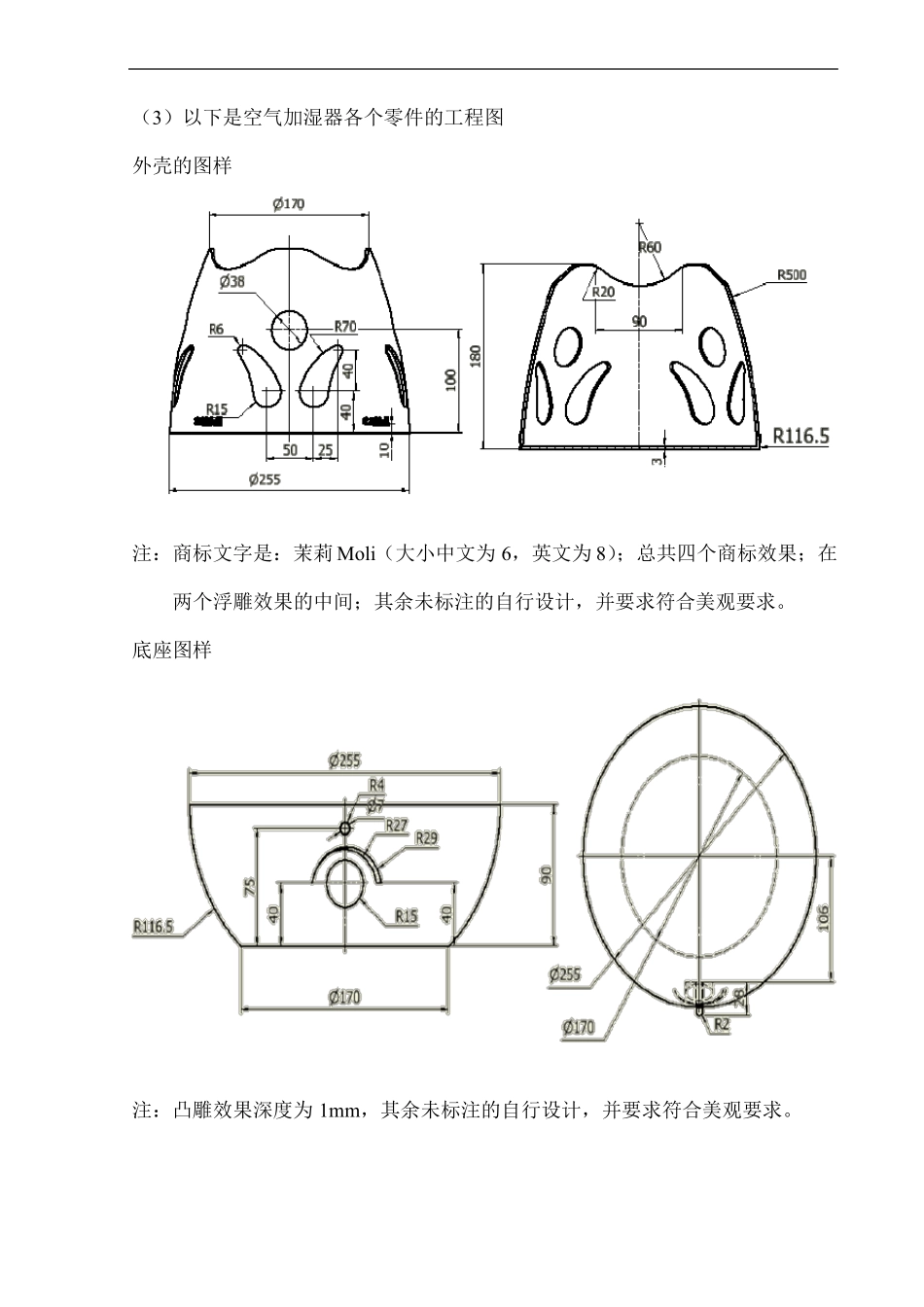

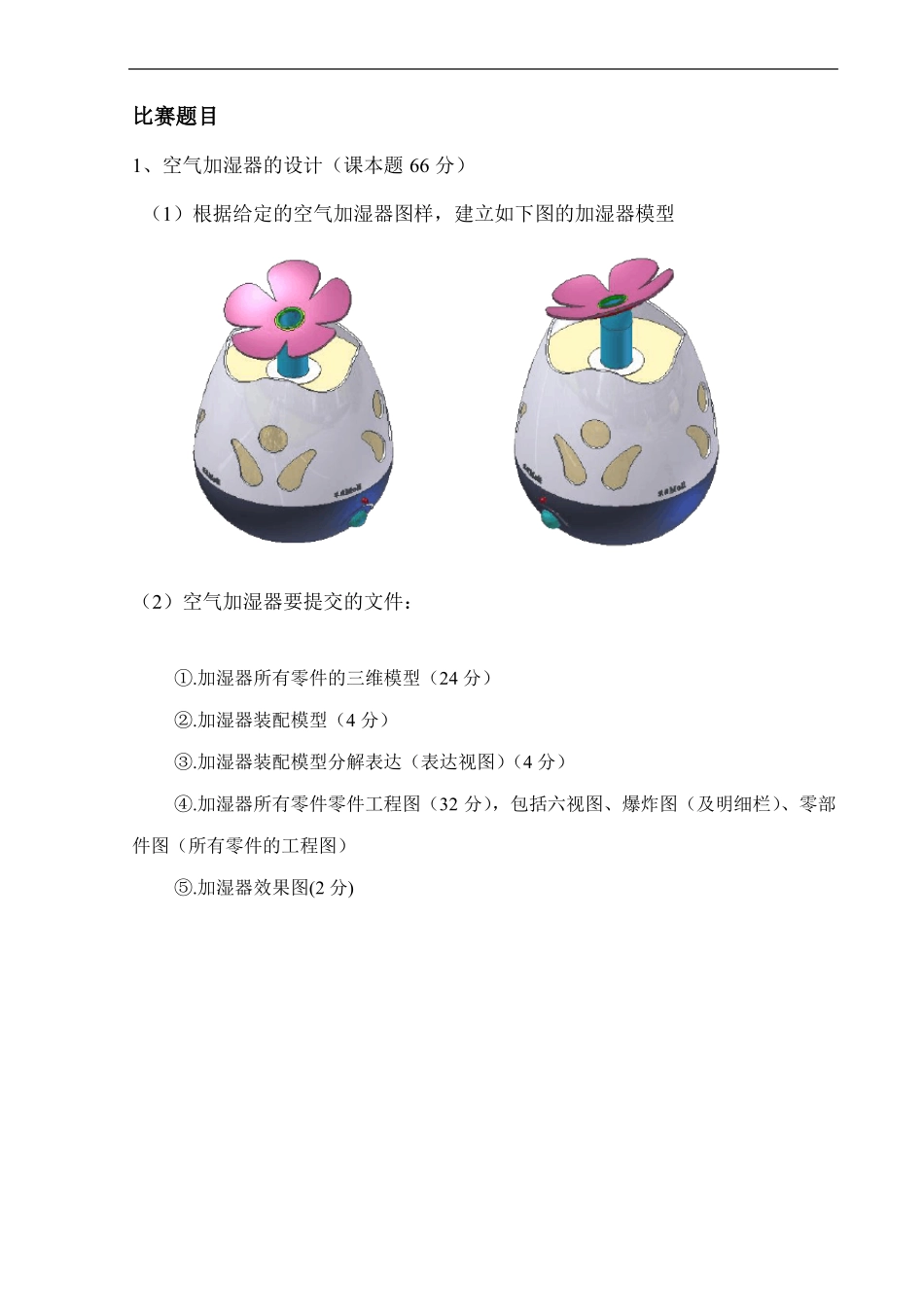

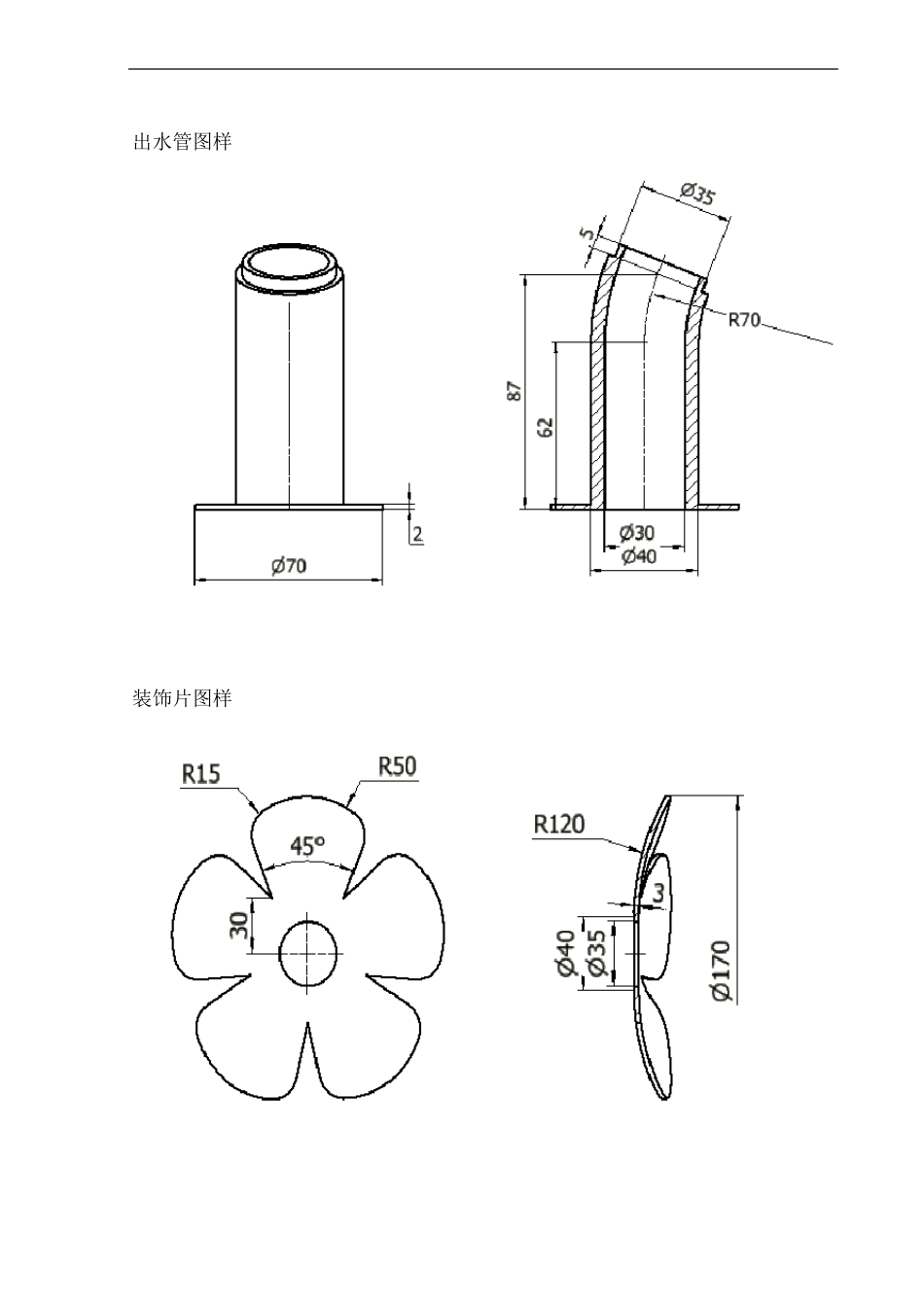

比赛题目1、空气加湿器的设计(课本题 66 分)(1)根据给定的空气加湿器图样,建立如下图的加湿器模型(2)空气加湿器要提交的文件:①.加湿器所有零件的三维模型(24 分)②.加湿器装配模型(4 分)③.加湿器装配模型分解表达(表达视图)(4 分)④.加湿器所有零件零件工程图(32 分),包括六视图、爆炸图(及明细栏)、零部件图(所有零件的工程图)⑤.加湿器效果图(2 分)(3)以下是空气加湿器各个零件的工程图外壳的图样注:商标文字是:茉莉 Moli(大小中文为 6,英文为 8);总共四个商标效果;在两个浮雕效果的中间;其余未标注的自行设计,并要求符合美观要求。底座图样注:凸雕效果深度为 1mm,其余未标注的自行设计,并要求符合美观要求。出水管图样装饰片图样水罐图样开关图样2、弹性弹簧设计(两板间的弹簧)(20 分)本题目根据以下的设计要求,自主设计上下盖板的尺寸,并且装配成能够压缩的弹簧。设计要求:(1)两盖板之间距离为 100mm。(2)弹簧的截面直径为 5mm,直径为 45mm;转数 10 圈。(3)要求弹簧与上下盖板之间刚好配合,弹簧不得有插入板中,如图所示。(4)做出弹簧振动的 MV。(5)其余未给尺寸自行设计。需提交的文件有:(1)弹簧所有零件的三维模型(*.ipt);(9 分)(2)弹簧的装配模型(*.iam)(5 分)(3)弹簧振动视频(*.wmv)(4 分)(4)弹簧的说明文档(*.doc)(2 分)(5)将产品保存在单独的文件夹中3、创意作品(5W 节能灯)(14 分)本道题目是全螺型节能灯产品(颜色:白色产品;材质:玻璃 ;灯头:E27;功率:5W ;色温:2700K;)然后利用下面的核心部件的大概尺寸进行外观上的创意设计。核心部件尺寸如下图项目名称灯头塑料壳需要提交的文件:(1)节能灯所有零件的三维数字模型;(8 分)(2)节能灯的装配模型(*.iam)、;(2 分)(3)节能灯的的效果图(*.jpg)以及说明文档(*.doc)。(4 分)(4)将产品保存在单独的文件夹中。E27外径φ42铝塑料阻燃规格型号材质安全性能尺寸(mm)20mm38mm
