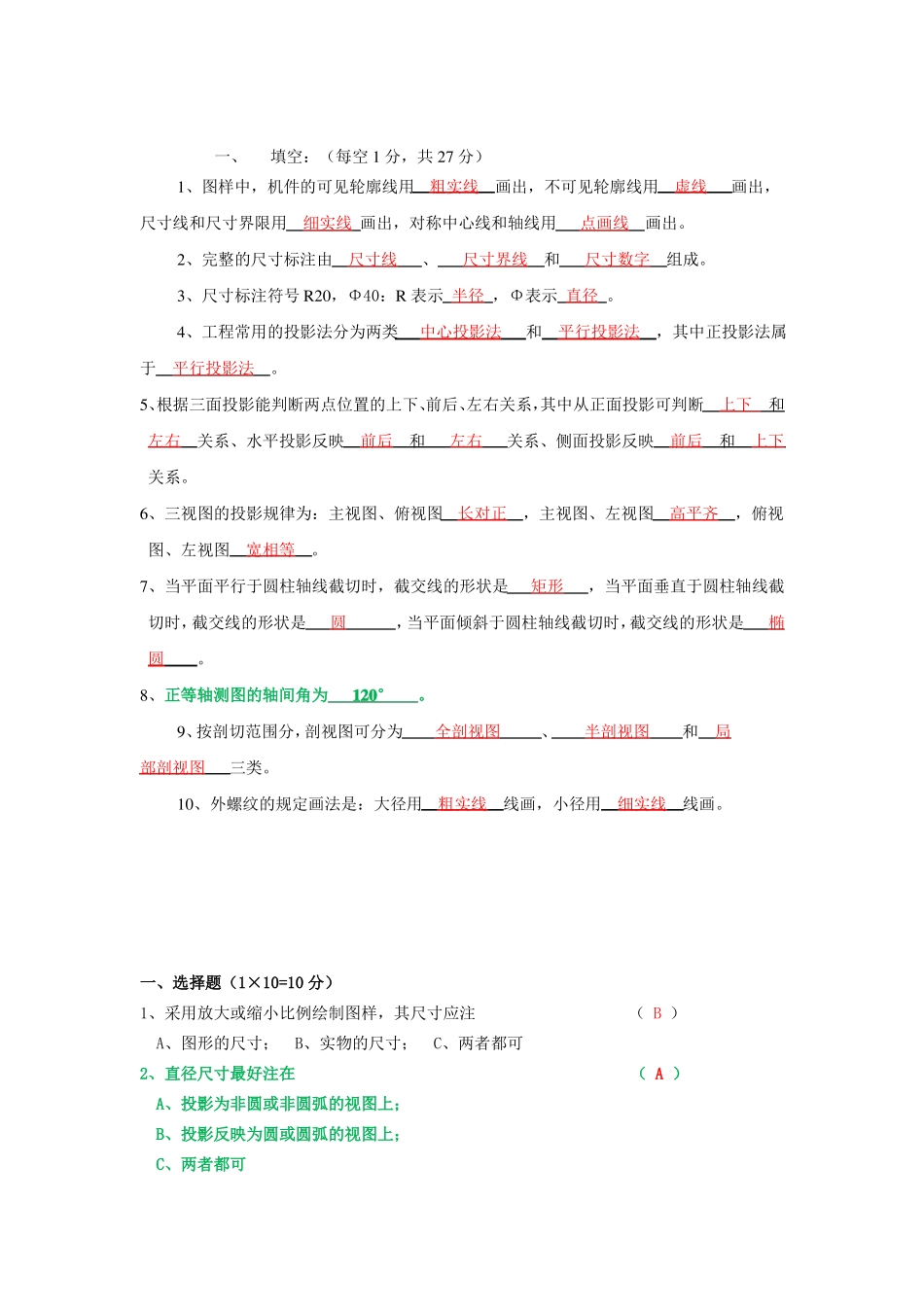

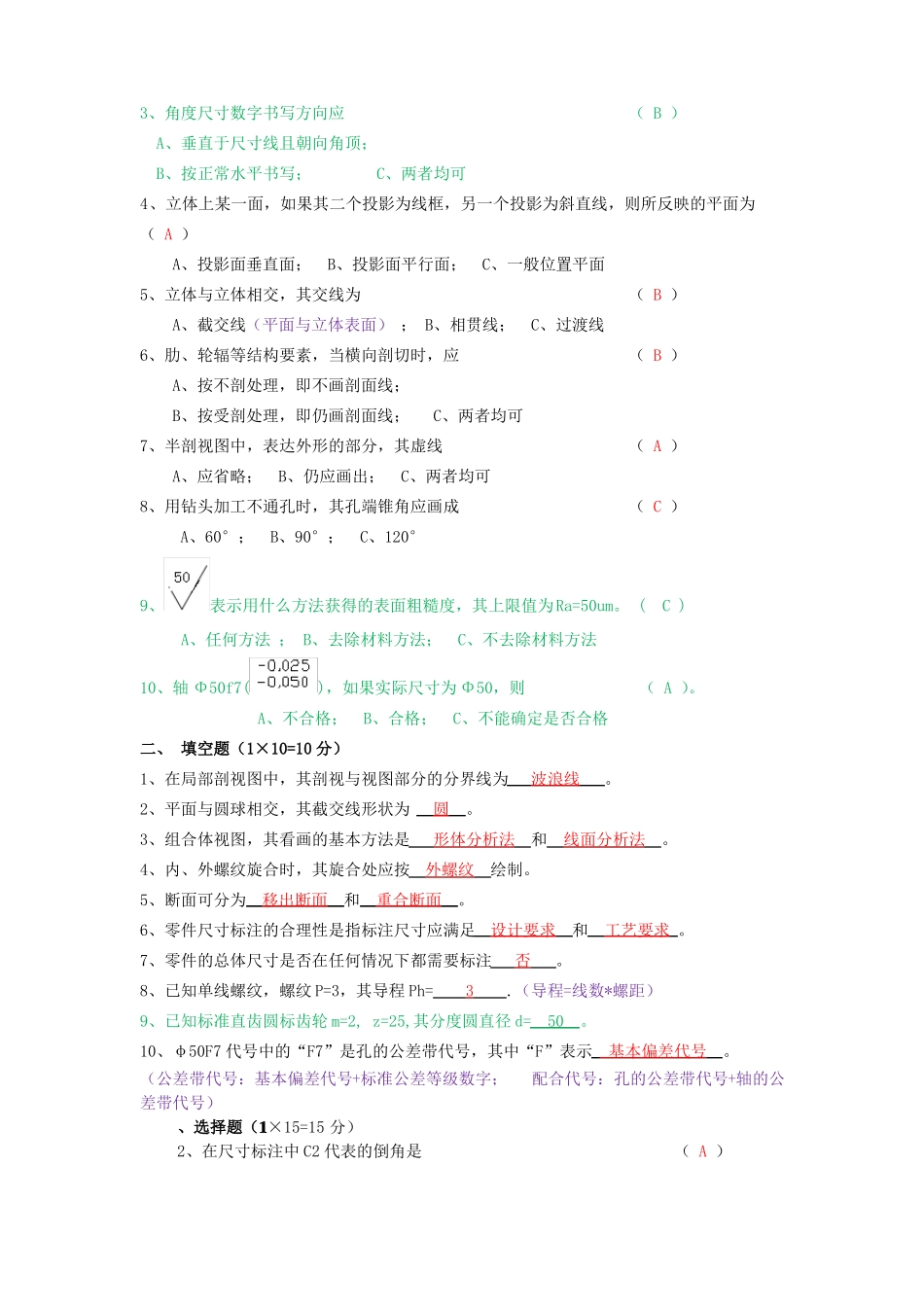

一、填空：（每空 1 分，共 27 分）1、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线 画出，对称中心线和轴线用点画线画出。2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。3、尺寸标注符号 R20，Φ40：R 表示 半径 ，Φ表示 直径 。4、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。5、根据三面投影能判断两点位置的上下、前后、左右关系，其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。6、三视图的投影规律为：主视图、俯视图长对正，主视图、左视图高平齐，俯视图、左视图宽相等。7、当平面平行于圆柱轴线截切时，截交线的形状是矩形，当平面垂直于圆柱轴线截切时，截交线的形状是圆，当平面倾斜于圆柱轴线截切时，截交线的形状是椭圆。8、正等轴测图的轴间角为120°。9、按剖切范围分，剖视图可分为全剖视图、半剖视图和局部剖视图三类。10、外螺纹的规定画法是：大径用粗实线线画，小径用细实线线画。一、选择题（1×10=10 分）1、采用放大或缩小比例绘制图样，其尺寸应注（ B ）A、图形的尺寸； B、实物的尺寸； C、两者都可2、直径尺寸最好注在（ A ）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ） A、垂直于尺寸线且朝向角顶； B、按正常水平书写； C、两者均可4、立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（ A ）A、投影面垂直面； B、投影面平行面； C、一般位置平面5、立体与立体相交，其交线为（ B ）A、截交线（平面与立体表面） ； B、相贯线； C、过渡线6、肋、轮辐等结构要素，当横向剖切时，应（ B ）A、按不剖处理，即不画剖面线；B、按受剖处理，即仍画剖面线； C、两者均可7、半剖视图中，表达外形的部分，其虚线（ A ）A、应省略； B、仍应画出； C、两者均可8、用钻头加工不通孔时，其孔端锥角应画成（ C ） A、60°； B、90°； C、120°9、表示用什么方法获得的表面粗糙度，其上限值为Ra=50um。 ( C )A、任何方法 ； B、去除材料方法； C、不去除材料方法10、轴 Φ50f7()，如果实际尺寸为 Φ50，则（ A ）。 A、不合格； B、合格； C、不能确定是否合格二、 填空题（1×10=10 分）1、在局部剖视图中，其剖视与视图部分...
