巷道掘进工程施工设计方案

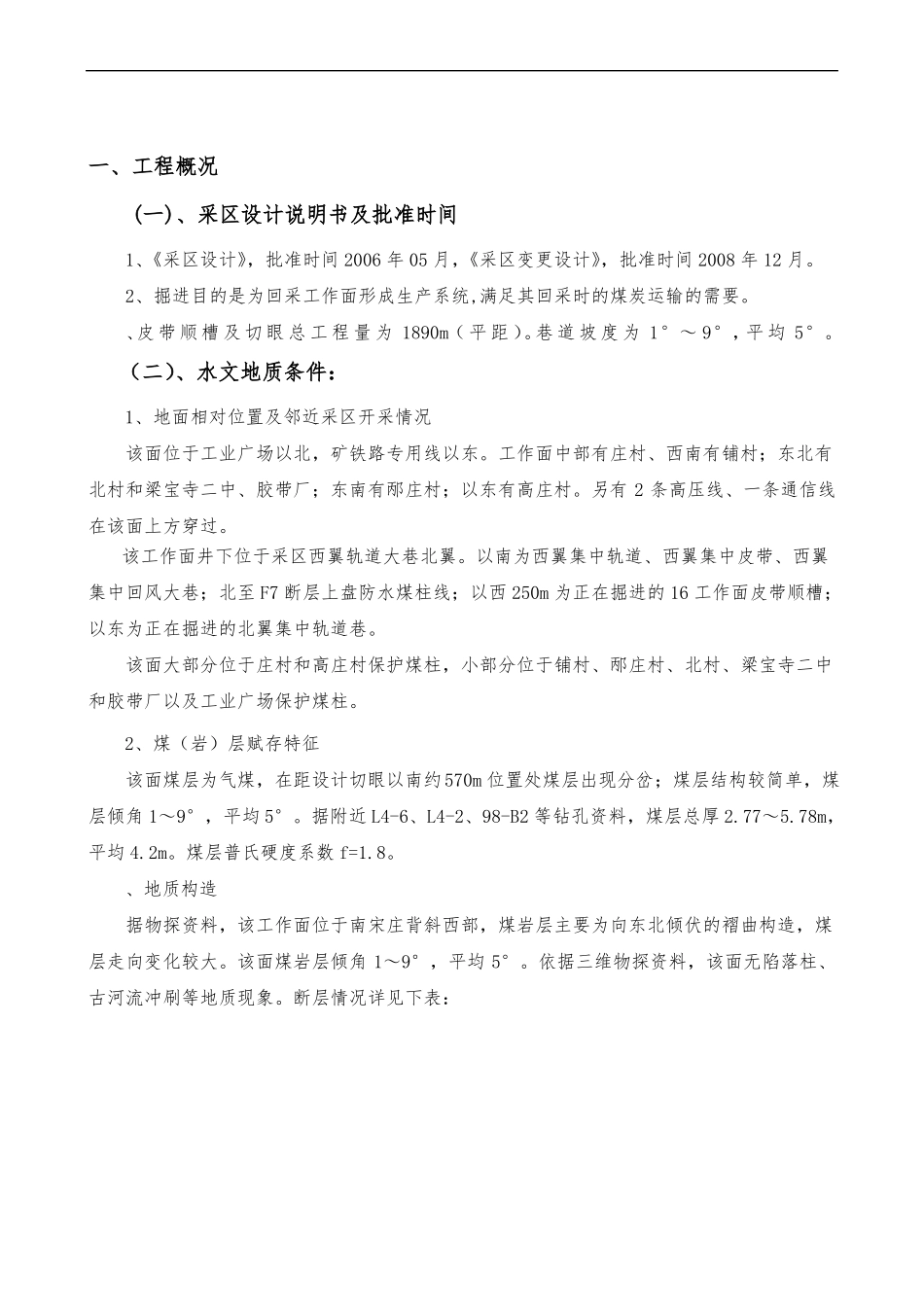

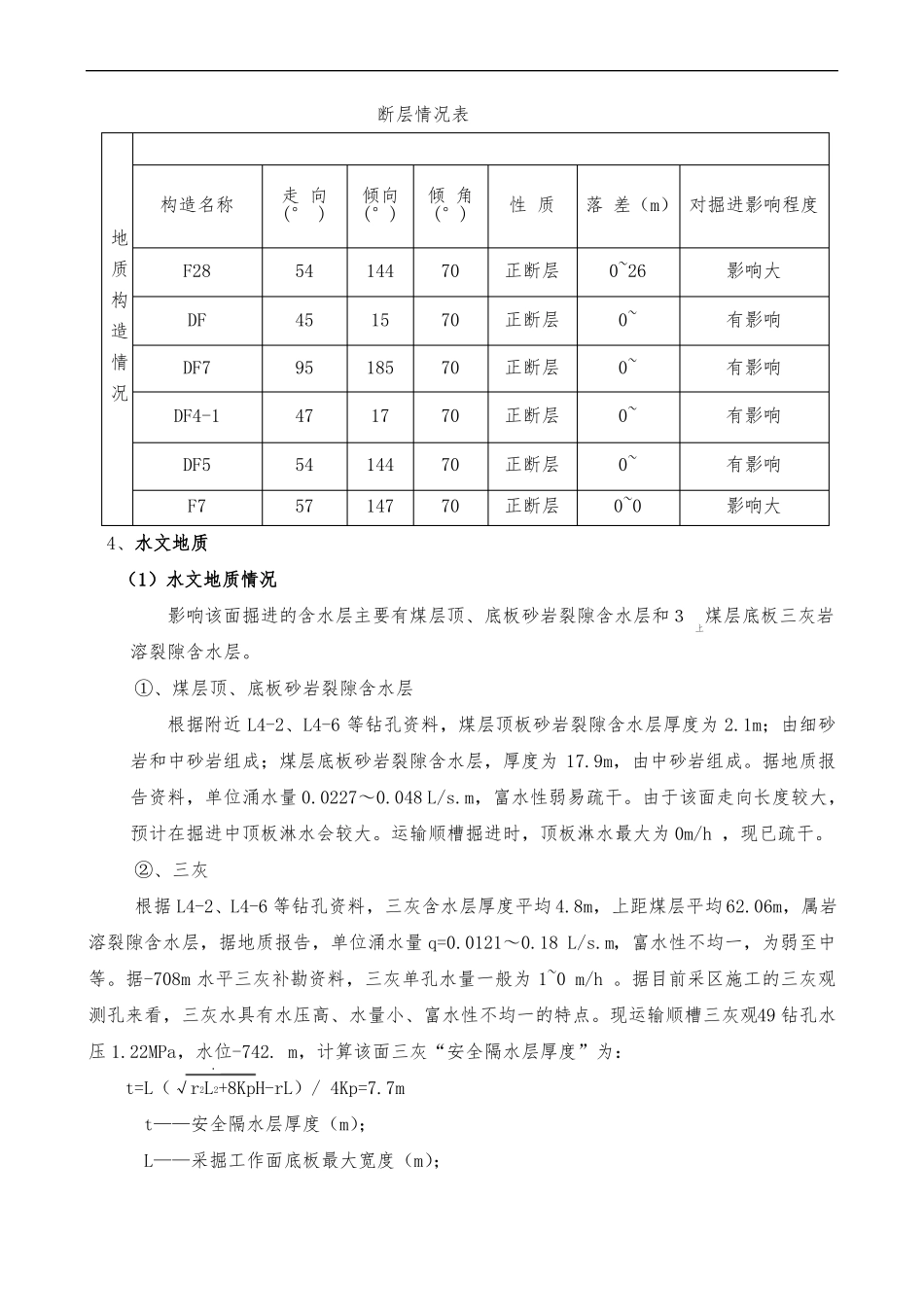

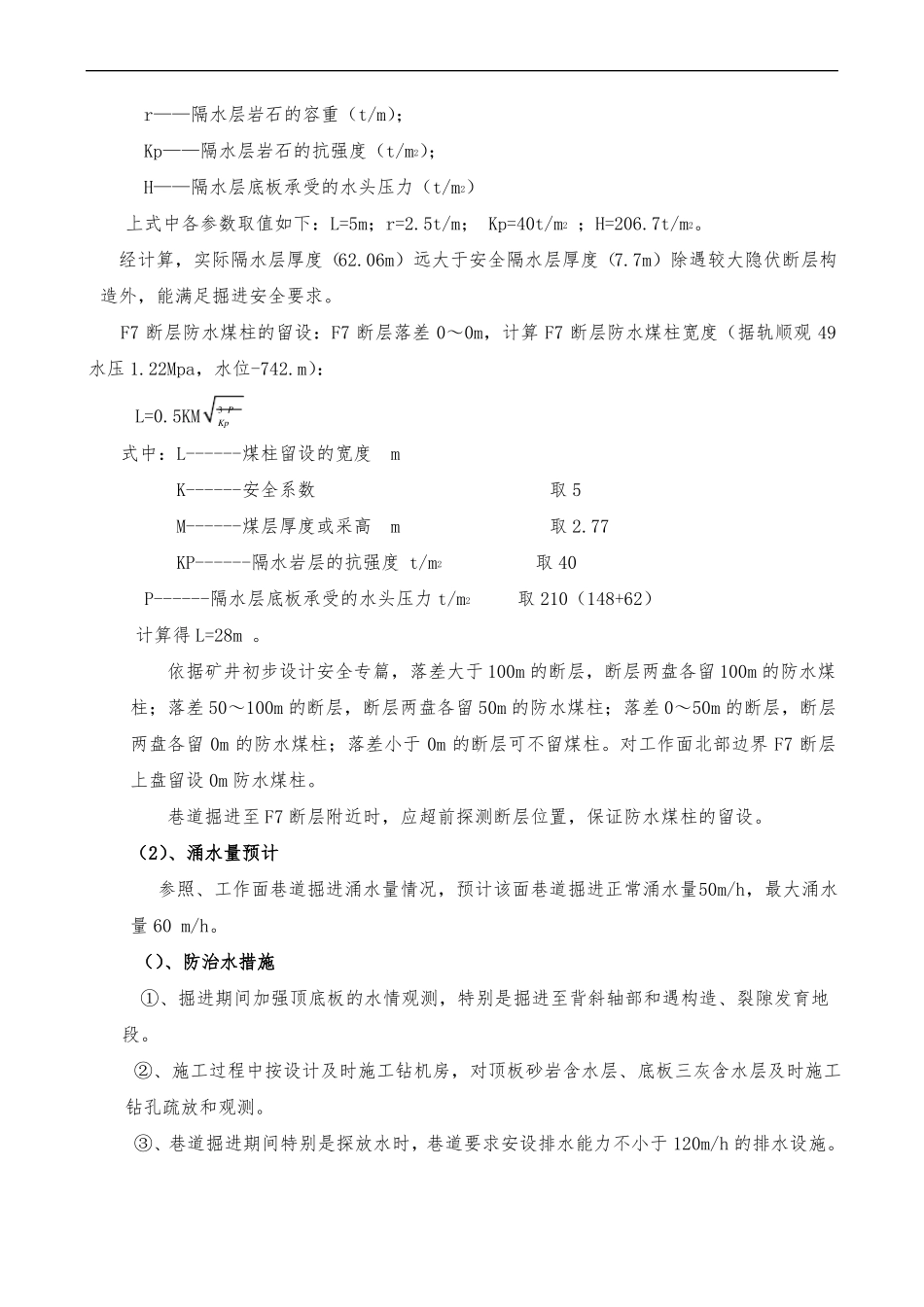

一、工程概况(一)、采区设计说明书及批准时间1、《采区设计》，批准时间 2006 年 05 月，《采区变更设计》，批准时间 2008 年 12 月。2、掘进目的是为回采工作面形成生产系统,满足其回采时的煤炭运输的需要。、皮 带 顺 槽 及 切 眼 总 工 程 量 为 1890m（ 平 距 ）。巷 道 坡 度 为 1°～ 9°，平 均 5°。（二）、水文地质条件：1、地面相对位置及邻近采区开采情况该面位于工业广场以北，矿铁路专用线以东。工作面中部有庄村、西南有铺村；东北有北村和梁宝寺二中、胶带厂；东南有邴庄村；以东有高庄村。另有 2 条高压线、一条通信线在该面上方穿过。该工作面井下位于采区西翼轨道大巷北翼。以南为西翼集中轨道、西翼集中皮带、西翼集中回风大巷；北至 F7 断层上盘防水煤柱线；以西 250m 为正在掘进的 16 工作面皮带顺槽；以东为正在掘进的北翼集中轨道巷。该面大部分位于庄村和高庄村保护煤柱，小部分位于铺村、邴庄村、北村、梁宝寺二中和胶带厂以及工业广场保护煤柱。2、煤（岩）层赋存特征该面煤层为气煤，在距设计切眼以南约570m 位置处煤层出现分岔；煤层结构较简单，煤层倾角 1～9°，平均 5°。据附近 L4-6、L4-2、98-B2 等钻孔资料，煤层总厚 2.77～5.78m，平均 4.2m。煤层普氏硬度系数 f=1.8。、地质构造据物探资料，该工作面位于南宋庄背斜西部，煤岩层主要为向东北倾伏的褶曲构造，煤层走向变化较大。该面煤岩层倾角 1～9°，平均 5°。依据三维物探资料，该面无陷落柱、古河流冲刷等地质现象。断层情况详见下表：断层情况表构造名称地质构造情况DF4-1DF5F74、水文地质（1）水文地质情况影响该面掘进的含水层主要有煤层顶、底板砂岩裂隙含水层和３上煤层底板三灰岩溶裂隙含水层。①、煤层顶、底板砂岩裂隙含水层根据附近 L4-2、L4-6 等钻孔资料，煤层顶板砂岩裂隙含水层厚度为 2.1m；由细砂岩和中砂岩组成；煤层底板砂岩裂隙含水层，厚度为 17.9m，由中砂岩组成。据地质报告资料，单位涌水量 0.0227～0.048 L/s.m，富水性弱易疏干。由于该面走向长度较大，预计在掘进中顶板淋水会较大。运输顺槽掘进时，顶板淋水最大为 0m/h ，现已疏干。②、三灰根据 L4-2、L4-6 等钻孔资料，三灰含水层厚度平均 4.8m，上距煤层平均 62.06m，属岩溶裂隙含水层，据地质报告，单位涌水量 q=0.0121～0.18 L/s.m，富水性不均一，为弱至中等。据-708m 水平三灰补勘资料，三灰单孔水量...
