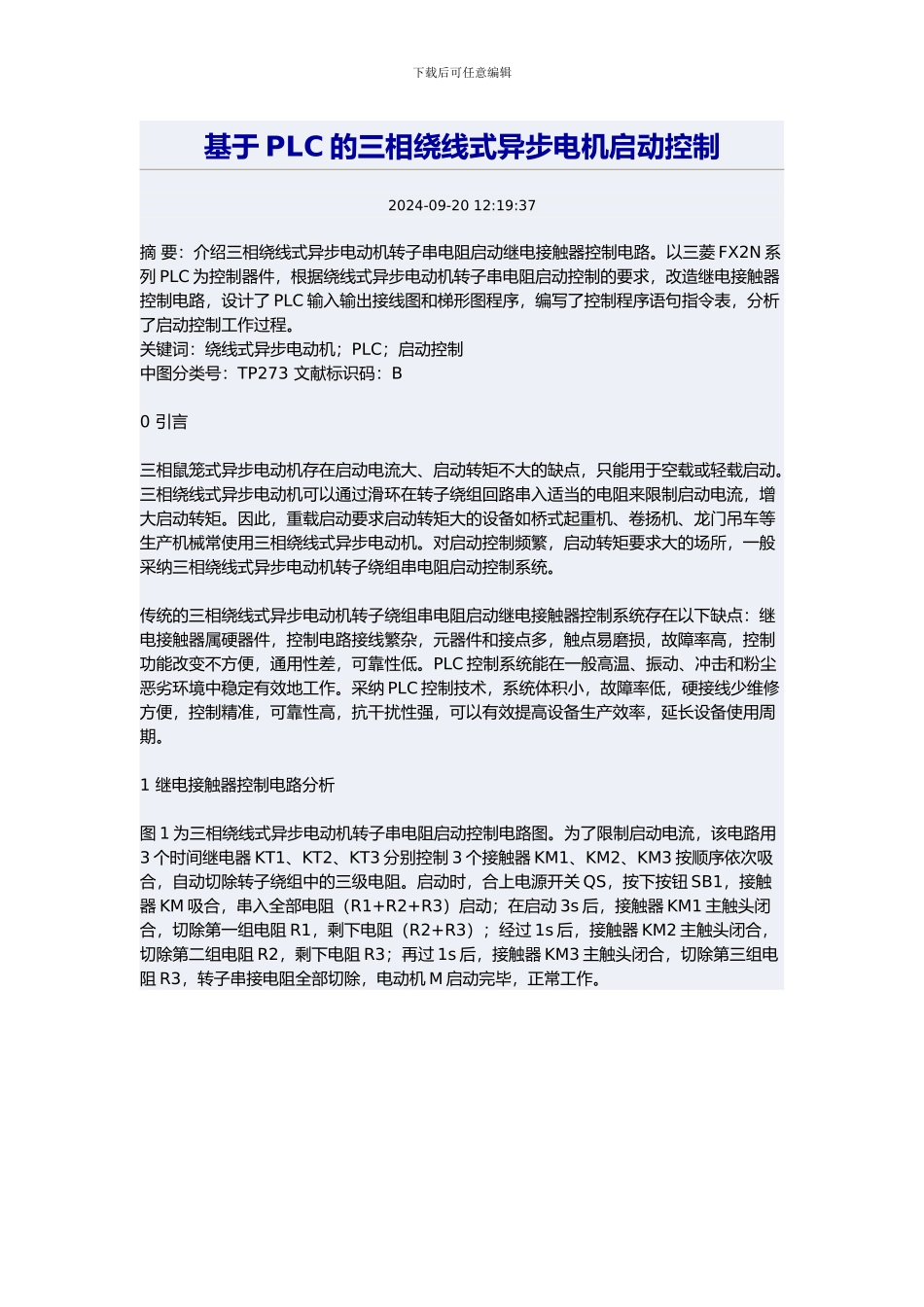

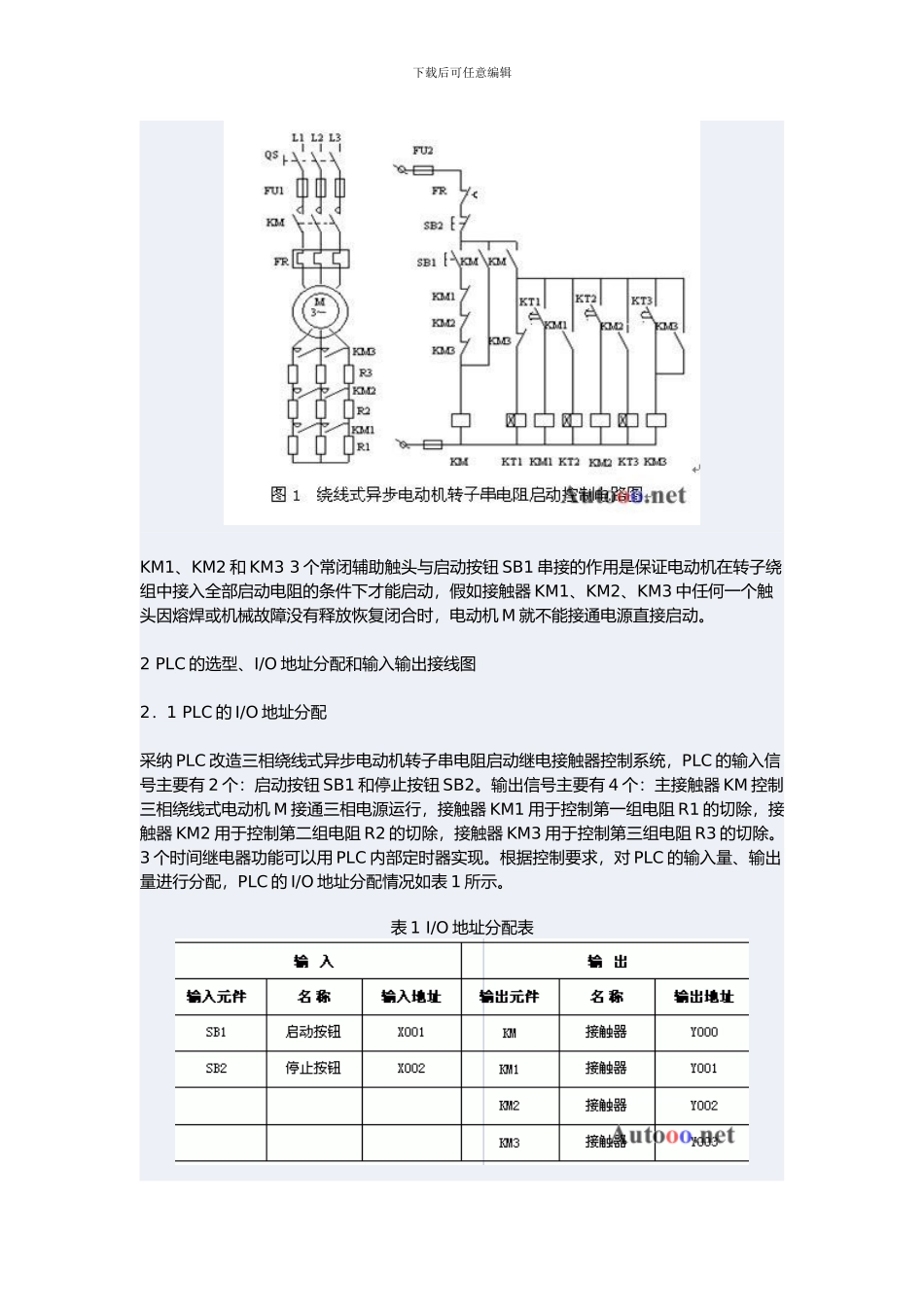

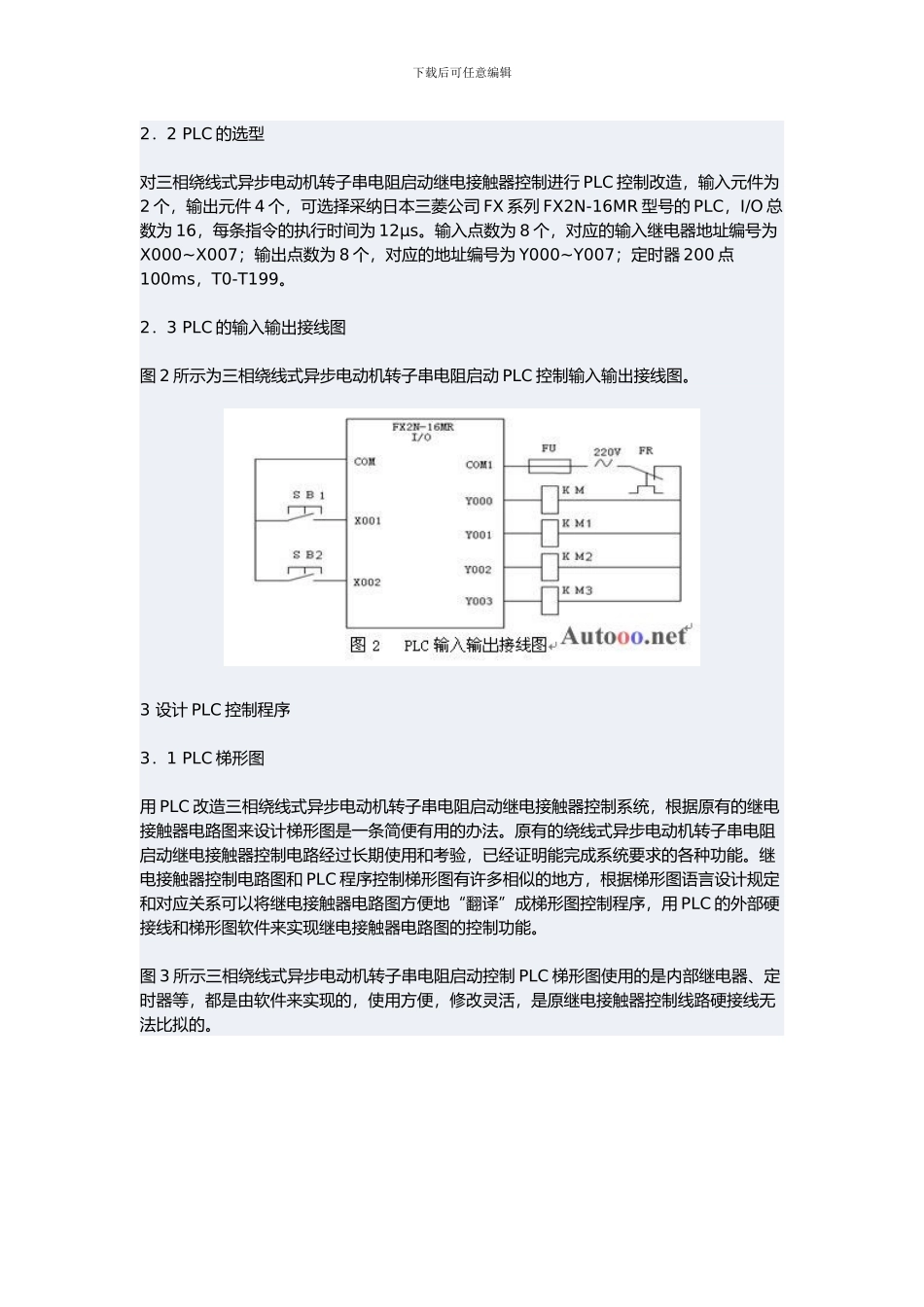

下载后可任意编辑基于 PLC 的三相绕线式异步电机启动控制 2024-09-20 12:19:37摘 要：介绍三相绕线式异步电动机转子串电阻启动继电接触器控制电路。以三菱 FX2N 系列 PLC 为控制器件，根据绕线式异步电动机转子串电阻启动控制的要求，改造继电接触器控制电路，设计了 PLC 输入输出接线图和梯形图程序，编写了控制程序语句指令表，分析了启动控制工作过程。关键词：绕线式异步电动机；PLC；启动控制中图分类号：TP273 文献标识码：B0 引言三相鼠笼式异步电动机存在启动电流大、启动转矩不大的缺点，只能用于空载或轻载启动。三相绕线式异步电动机可以通过滑环在转子绕组回路串入适当的电阻来限制启动电流，增大启动转矩。因此，重载启动要求启动转矩大的设备如桥式起重机、卷扬机、龙门吊车等生产机械常使用三相绕线式异步电动机。对启动控制频繁，启动转矩要求大的场所，一般采纳三相绕线式异步电动机转子绕组串电阻启动控制系统。传统的三相绕线式异步电动机转子绕组串电阻启动继电接触器控制系统存在以下缺点：继电接触器属硬器件，控制电路接线繁杂，元器件和接点多，触点易磨损，故障率高，控制功能改变不方便，通用性差，可靠性低。PLC 控制系统能在一般高温、振动、冲击和粉尘恶劣环境中稳定有效地工作。采纳 PLC 控制技术，系统体积小，故障率低，硬接线少维修方便，控制精准，可靠性高，抗干扰性强，可以有效提高设备生产效率，延长设备使用周期。1 继电接触器控制电路分析图 1 为三相绕线式异步电动机转子串电阻启动控制电路图。为了限制启动电流，该电路用3 个时间继电器 KT1、KT2、KT3 分别控制 3 个接触器 KM1、KM2、KM3 按顺序依次吸合，自动切除转子绕组中的三级电阻。启动时，合上电源开关 QS，按下按钮 SB1，接触器 KM 吸合，串入全部电阻（R1+R2+R3）启动；在启动 3s 后，接触器 KM1 主触头闭合，切除第一组电阻 R1，剩下电阻（R2+R3）；经过 1s 后，接触器 KM2 主触头闭合，切除第二组电阻 R2，剩下电阻 R3；再过 1s 后，接触器 KM3 主触头闭合，切除第三组电阻 R3，转子串接电阻全部切除，电动机 M 启动完毕，正常工作。下载后可任意编辑KM1、KM2 和 KM3 3 个常闭辅助触头与启动按钮 SB1 串接的作用是保证电动机在转子绕组中接入全部启动电阻的条件下才能启动，假如接触器 KM1、KM2、KM3 中任何一个触头因熔焊或机械故障没有释放恢复闭合时，电动机 M 就不能接通电...
