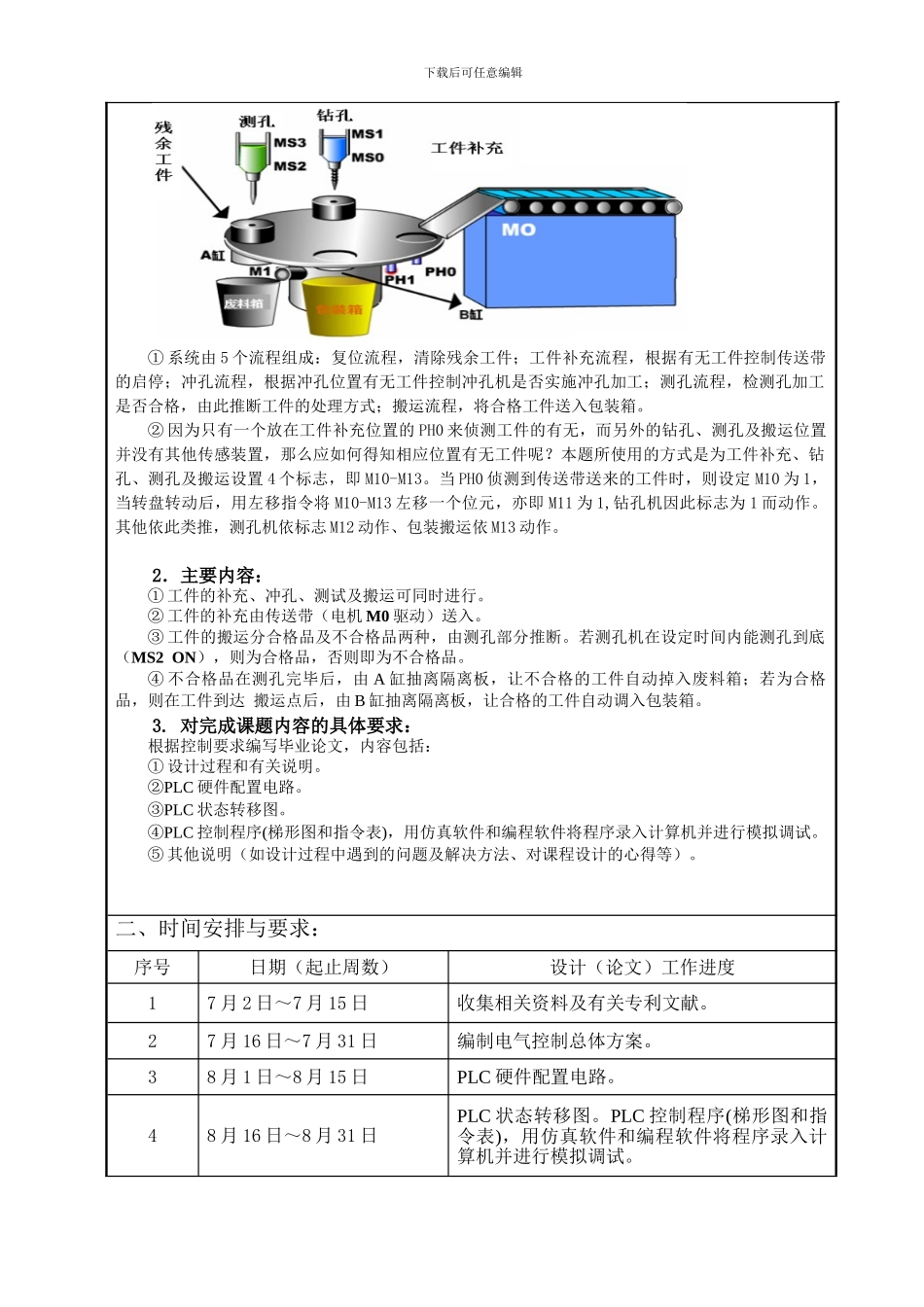

下载后可任意编辑毕 业 设 计（论文） 任 务 书 学生姓名：学号： 年 级：专业： 班 级：系部：毕业设计论文题目：基于 PLC 的冲孔加工机控制系统完成日期：设计地点：指导老师：系部负责人：发任务书日期： 毕业设计（论文）任务内容一、设计内容：1．对本课题的总体介绍：传统的自动控制系统由继电器—接触器控制组成，存在故障多、可靠性差、工作寿命短、不易检修等缺点。随着 PLC 的普及和完善，以及 PLC 本身所具有的高可靠性、易编程修改的特点，在自动控制系统中应用取得了良好的效果。基于 PLC 的冲孔加工机控制系统示意图如下所示。下载后可任意编辑① 系统由 5 个流程组成：复位流程，清除残余工件；工件补充流程，根据有无工件控制传送带的启停；冲孔流程，根据冲孔位置有无工件控制冲孔机是否实施冲孔加工；测孔流程，检测孔加工是否合格，由此推断工件的处理方式；搬运流程，将合格工件送入包装箱。② 因为只有一个放在工件补充位置的 PH0 来侦测工件的有无，而另外的钻孔、测孔及搬运位置并没有其他传感装置，那么应如何得知相应位置有无工件呢？本题所使用的方式是为工件补充、钻孔、测孔及搬运设置 4 个标志，即 M10-M13。当 PH0 侦测到传送带送来的工件时，则设定 M10 为 1，当转盘转动后，用左移指令将 M10-M13 左移一个位元，亦即 M11 为 1,钻孔机因此标志为 1 而动作。其他依此类推，测孔机依标志 M12 动作、包装搬运依 M13 动作。2．主要内容：① 工件的补充、冲孔、测试及搬运可同时进行。② 工件的补充由传送带（电机 M0 驱动）送入。③ 工件的搬运分合格品及不合格品两种，由测孔部分推断。若测孔机在设定时间内能测孔到底（MS2 ON），则为合格品，否则即为不合格品。④ 不合格品在测孔完毕后，由 A 缸抽离隔离板，让不合格的工件自动掉入废料箱；若为合格品，则在工件到达 搬运点后，由 B 缸抽离隔离板，让合格的工件自动调入包装箱。3. 对完成课题内容的具体要求：根据控制要求编写毕业论文，内容包括：① 设计过程和有关说明。②PLC 硬件配置电路。③PLC 状态转移图。④PLC 控制程序(梯形图和指令表)，用仿真软件和编程软件将程序录入计算机并进行模拟调试。⑤ 其他说明（如设计过程中遇到的问题及解决方法、对课程设计的心得等）。二、时间安排与要求：序号日期（起止周数）设计（论文）工作进度17 月 2 日～7 月 15 日收集相关资料及有关专利...
