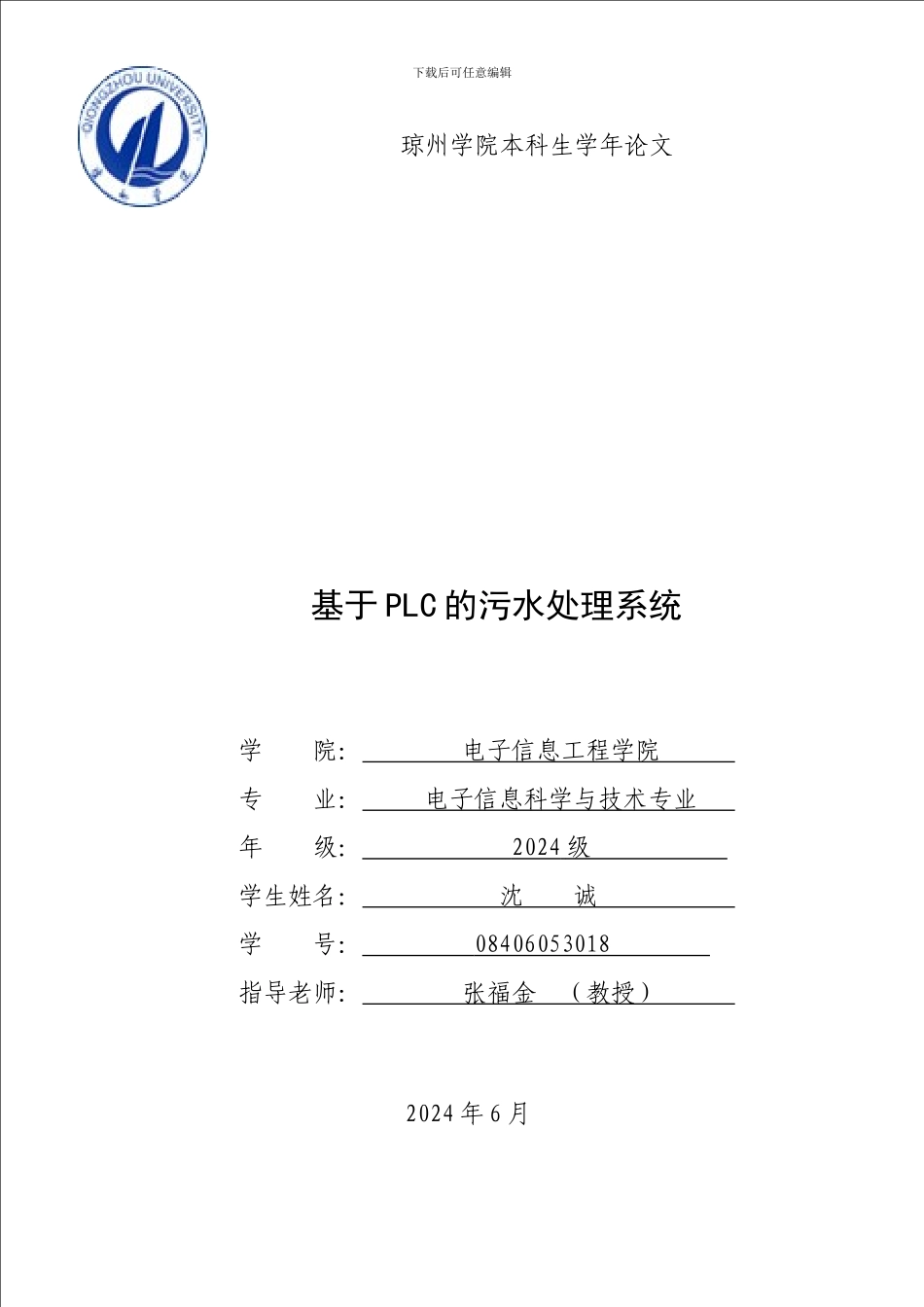

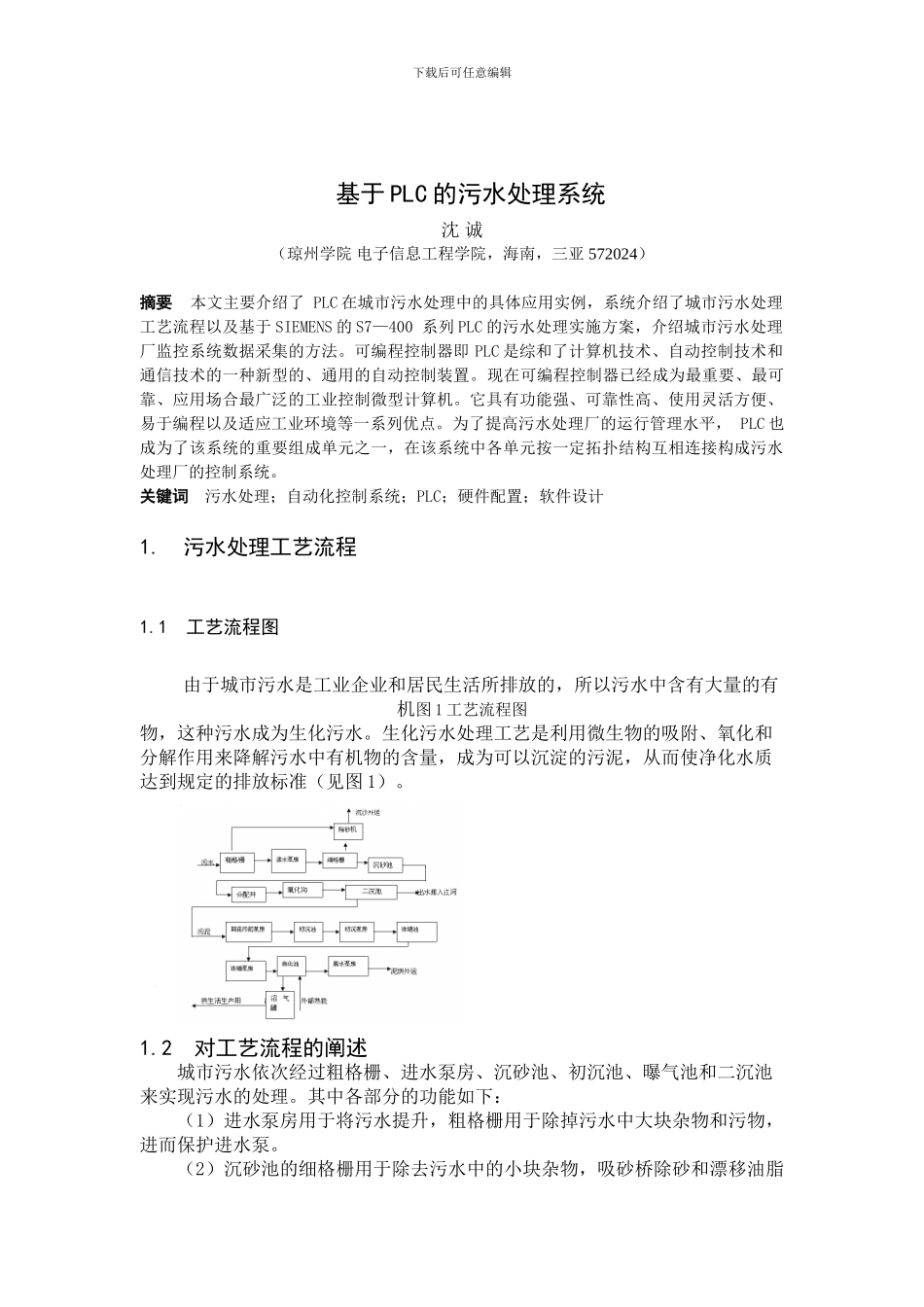

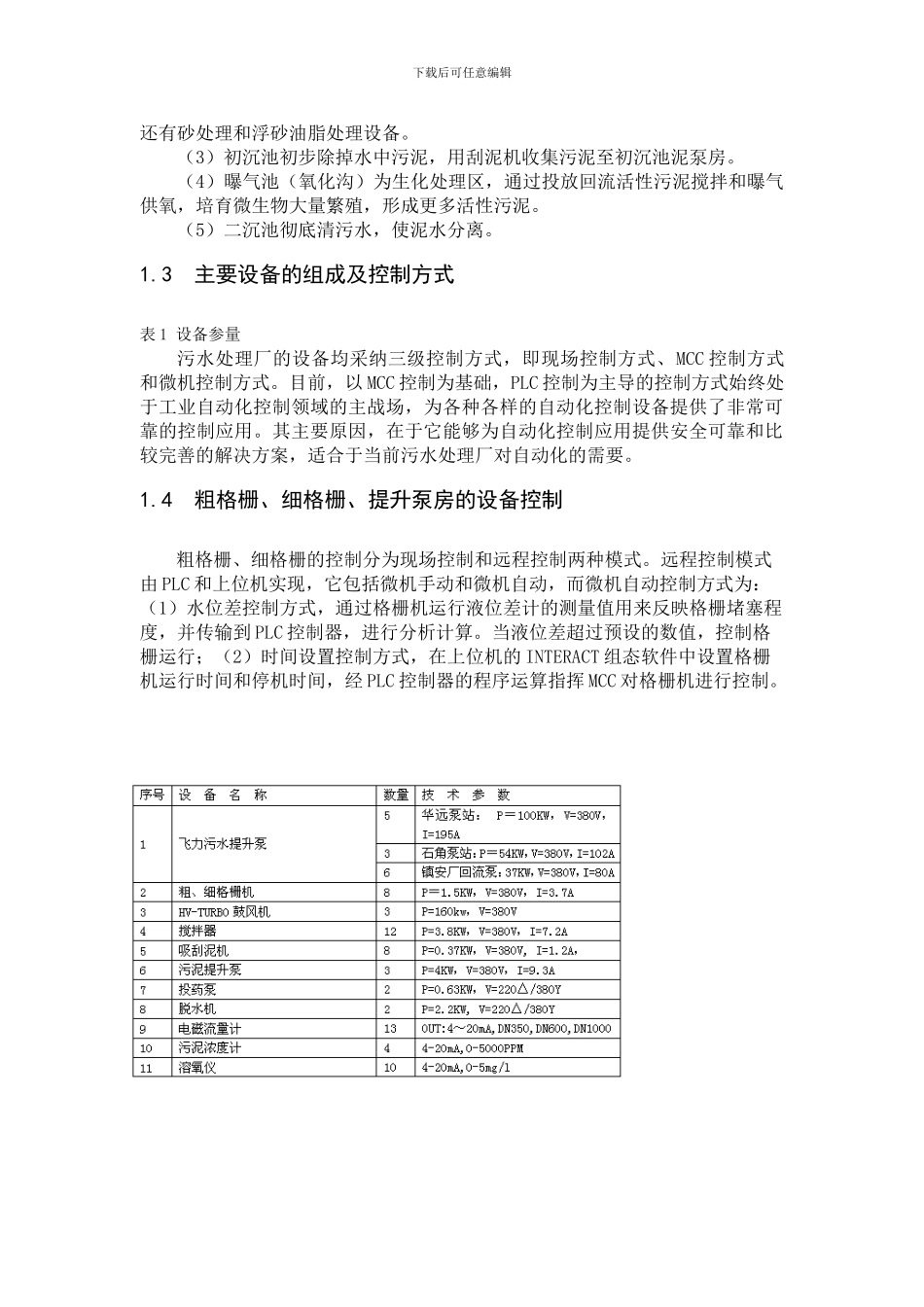

下载后可任意编辑 琼州学院本科生学年论文 基于 PLC 的污水处理系统学 院: 电子信息工程学院 专 业: 电子信息科学与技术专业 年 级: 2024 级 学生姓名: 沈 诚 学 号: 08406053018 指导老师: 张福金 (教授) 2024 年 6 月下载后可任意编辑 基于 PLC 的污水处理系统沈 诚(琼州学院 电子信息工程学院,海南,三亚 572024)摘要 本文主要介绍了 PLC 在城市污水处理中的具体应用实例,系统介绍了城市污水处理工艺流程以及基于 SIEMENS 的 S7—400 系列 PLC 的污水处理实施方案,介绍城市污水处理厂监控系统数据采集的方法。可编程控制器即 PLC 是综和了计算机技术、自动控制技术和通信技术的一种新型的、通用的自动控制装置。现在可编程控制器已经成为最重要、最可靠、应用场合最广泛的工业控制微型计算机。它具有功能强、可靠性高、使用灵活方便、易于编程以及适应工业环境等一系列优点。为了提高污水处理厂的运行管理水平, PLC 也成为了该系统的重要组成单元之一,在该系统中各单元按一定拓扑结构互相连接构成污水处理厂的控制系统。关键词 污水处理;自动化控制系统;PLC;硬件配置;软件设计1. 污水处理工艺流程1.1 工艺流程图由于城市污水是工业企业和居民生活所排放的,所以污水中含有大量的有机图 1 工艺流程图物,这种污水成为生化污水。生化污水处理工艺是利用微生物的吸附、氧化和分解作用来降解污水中有机物的含量,成为可以沉淀的污泥,从而使净化水质达到规定的排放标准(见图 1)。1.2 对工艺流程的阐述城市污水依次经过粗格栅、进水泵房、沉砂池、初沉池、曝气池和二沉池来实现污水的处理。其中各部分的功能如下:(1)进水泵房用于将污水提升,粗格栅用于除掉污水中大块杂物和污物,进而保护进水泵。(2)沉砂池的细格栅用于除去污水中的小块杂物,吸砂桥除砂和漂移油脂下载后可任意编辑还有砂处理和浮砂油脂处理设备。(3)初沉池初步除掉水中污泥,用刮泥机收集污泥至初沉池泥泵房。(4)曝气池(氧化沟)为生化处理区,通过投放回流活性污泥搅拌和曝气供氧,培育微生物大量繁殖,形成更多活性污泥。(5)二沉池彻底清污水,使泥水分离。1.3 主要设备的组成及控制方式表 1 设备参量污水处理厂的设备均采纳三级控制方式,即现场控制方式、MCC 控制方式和微机控制方式。目前,以 MCC 控制为基础,PLC 控制为主导的控制方式始终处于工业自动化控制领域的主战场,为...
