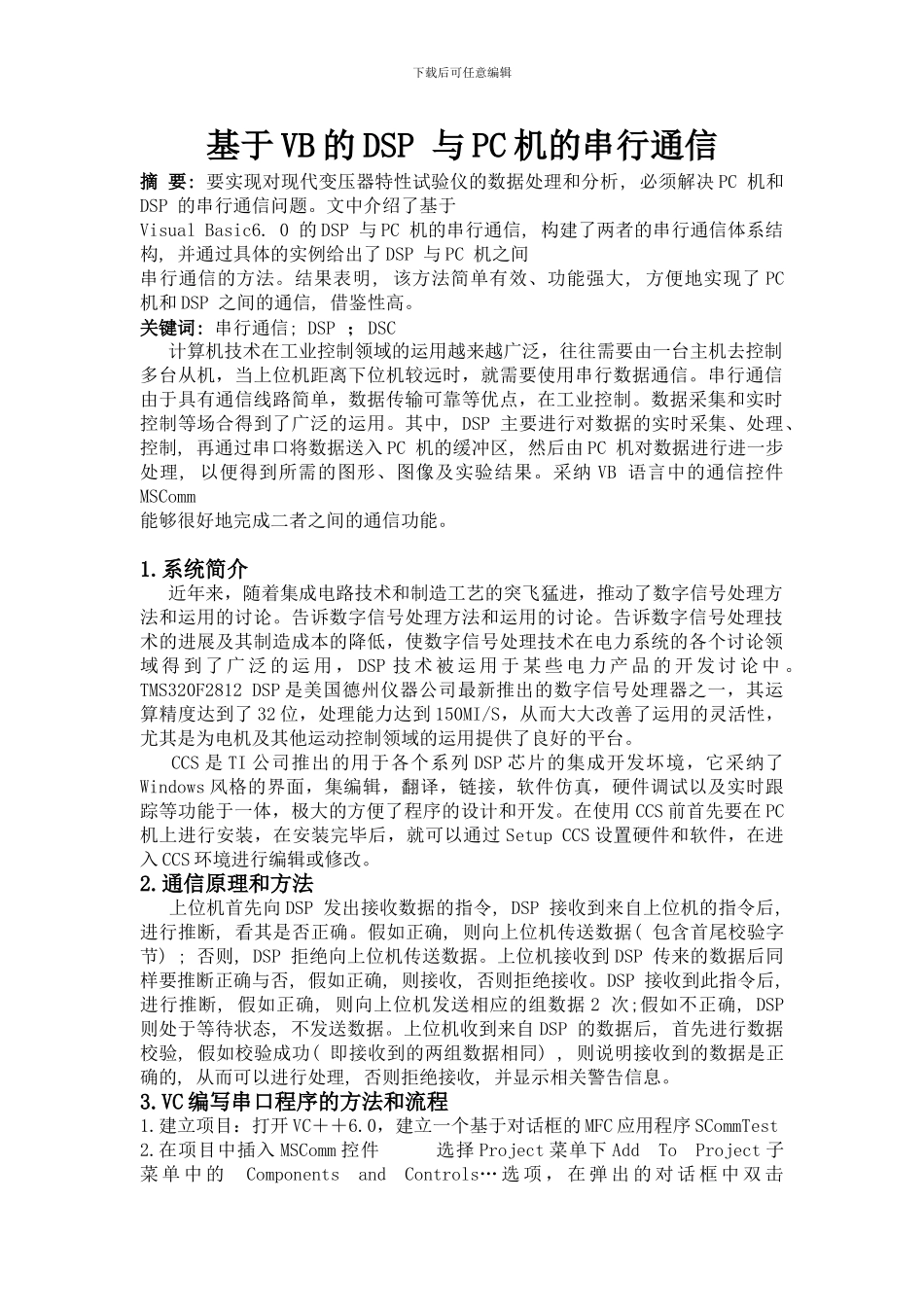

基于VB的DSP-与PC机的串行通信

下载后可任意编辑基于 VB 的 DSP 与 PC 机的串行通信摘 要: 要实现对现代变压器特性试验仪的数据处理和分析, 必须解决 PC 机和DSP 的串行通信问题。文中介绍了基于Visual Basic6. 0 的 DSP 与 PC 机的串行通信, 构建了两者的串行通信体系结构, 并通过具体的实例给出了 DSP 与 PC 机之间串行通信的方法。结果表明, 该方法简单有效、功能强大, 方便地实现了 PC 机和 DSP 之间的通信, 借鉴性高。关键词: 串行通信; DSP ；DSC 计算机技术在工业控制领域的运用越来越广泛，往往需要由一台主机去控制多台从机，当上位机距离下位机较远时，就需要使用串行数据通信。串行通信由于具有通信线路简单，数据传输可靠等优点，在工业控制。数据采集和实时控制等场合得到了广泛的运用。其中, DSP 主要进行对数据的实时采集、处理、控制, 再通过串口将数据送入 PC 机的缓冲区, 然后由 PC 机对数据进行进一步处理, 以便得到所需的图形、图像及实验结果。采纳 VB 语言中的通信控件MSComm 能够很好地完成二者之间的通信功能。 1.系统简介 近年来，随着集成电路技术和制造工艺的突飞猛进，推动了数字信号处理方法和运用的讨论。告诉数字信号处理方法和运用的讨论。告诉数字信号处理技术的进展及其制造成本的降低，使数字信号处理技术在电力系统的各个讨论领域 得 到 了 广 泛 的 运 用 ， DSP 技 术 被 运 用 于 某 些 电 力 产 品 的 开 发 讨 论 中 。TMS320F2812 DSP 是美国德州仪器公司最新推出的数字信号处理器之一，其运算精度达到了 32 位，处理能力达到 150MI/S，从而大大改善了运用的灵活性，尤其是为电机及其他运动控制领域的运用提供了良好的平台。 CCS 是 TI 公司推出的用于各个系列 DSP 芯片的集成开发坏境，它采纳了Windows 风格的界面，集编辑，翻译，链接，软件仿真，硬件调试以及实时跟踪等功能于一体，极大的方便了程序的设计和开发。在使用 CCS 前首先要在 PC机上进行安装，在安装完毕后，就可以通过 Setup CCS 设置硬件和软件，在进入 CCS 环境进行编辑或修改。2.通信原理和方法 上位机首先向 DSP 发出接收数据的指令, DSP 接收到来自上位机的指令后, 进行推断, 看其是否正确。假如正确, 则向上位机传送数据( 包含首尾校验字节) ; 否则, DSP 拒绝向上位机传送数据。上位机接收到 DSP 传来的数据后同样要推断正确与否, 假如正...
