塑料护套线配线安装交底记录

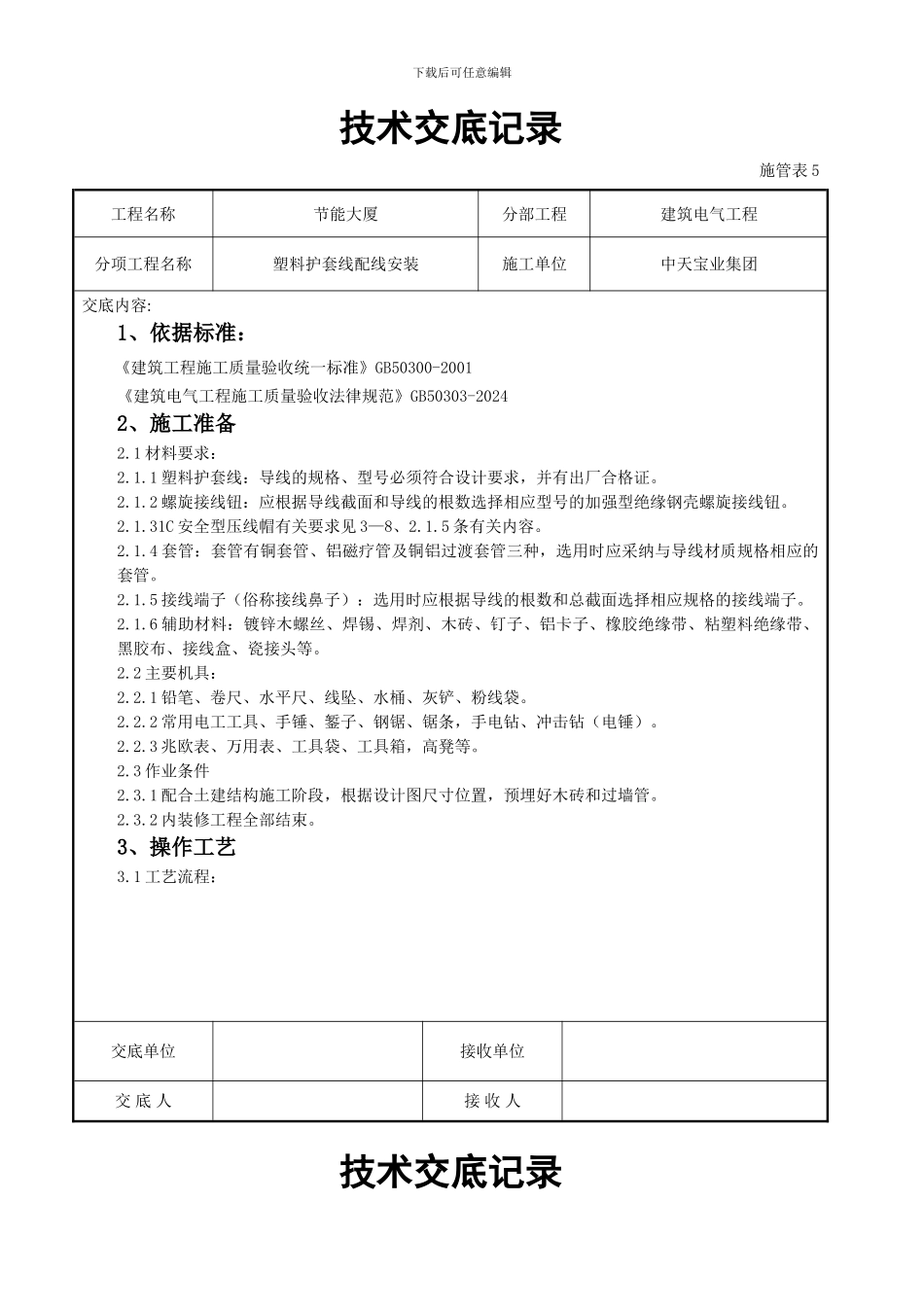

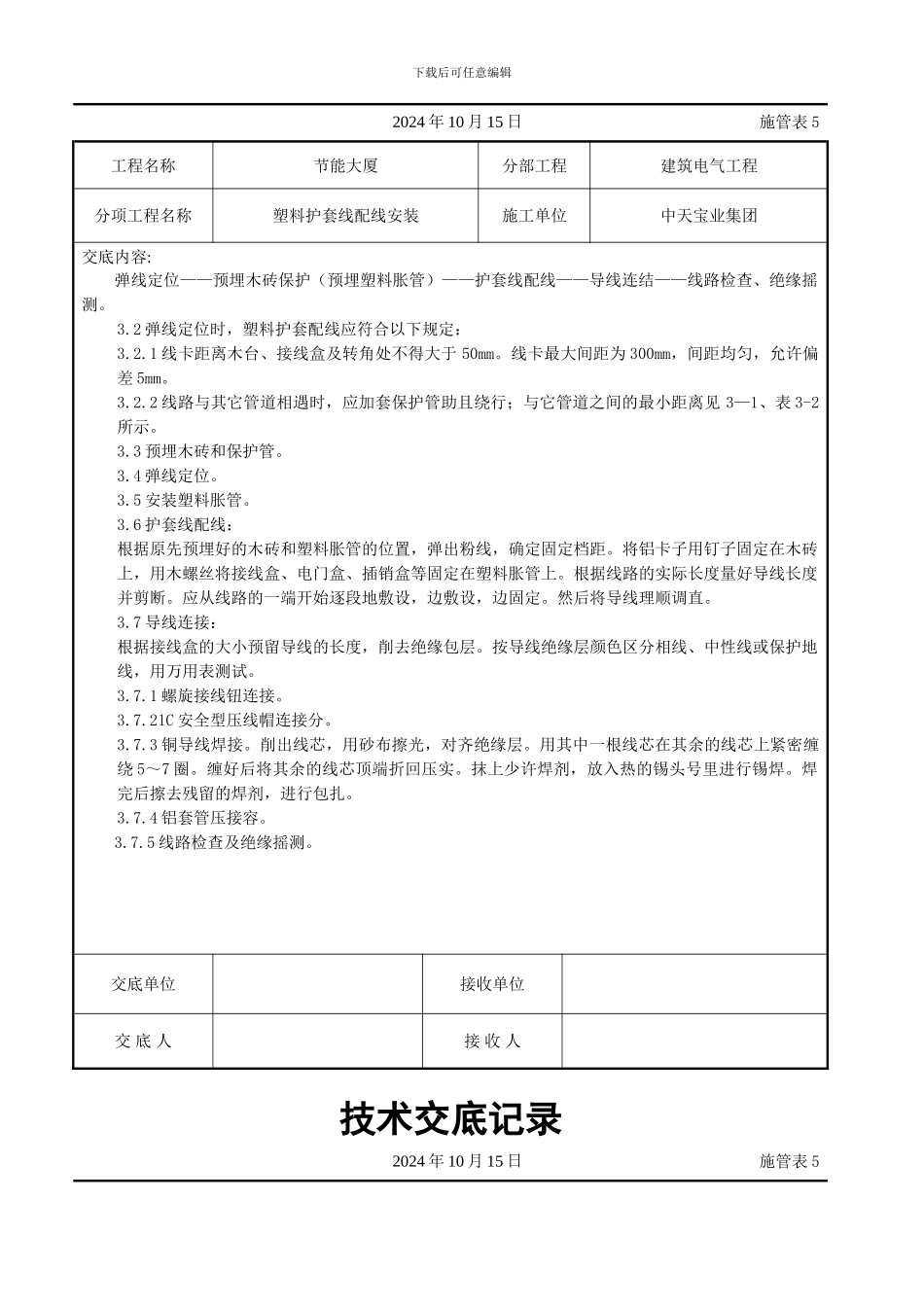

下载后可任意编辑技术交底记录施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料护套线配线安装施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律规范》GB50303-20242、施工准备2.1 材料要求：2.1.1 塑料护套线：导线的规格、型号必须符合设计要求，并有出厂合格证。2.1.2 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。2.1.31C 安全型压线帽有关要求见 3—8、2.1.5 条有关内容。2.1.4 套管：套管有铜套管、铝磁疗管及铜铝过渡套管三种，选用时应采纳与导线材质规格相应的套管。2.1.5 接线端子（俗称接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。2.1.6 辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。2.2 主要机具：2.2.1 铅笔、卷尺、水平尺、线坠、水桶、灰铲、粉线袋。2.2.2 常用电工工具、手锤、錾子、钢锯、锯条，手电钻、冲击钻（电锤）。2.2.3 兆欧表、万用表、工具袋、工具箱，高凳等。2.3 作业条件2.3.1 配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过墙管。2.3.2 内装修工程全部结束。3、操作工艺3.1 工艺流程：交底单位接收单位交 底 人接 收 人技术交底记录下载后可任意编辑2024 年 10 月 15 日施管表 5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料护套线配线安装施工单位中天宝业集团交底内容:弹线定位——预埋木砖保护（预埋塑料胀管）——护套线配线——导线连结——线路检查、绝缘摇测。3.2 弹线定位时，塑料护套配线应符合以下规定：3.2.1 线卡距离木台、接线盒及转角处不得大于 50mm。线卡最大间距为 300mm，间距均匀，允许偏差 5mm。3.2.2 线路与其它管道相遇时，应加套保护管助且绕行；与它管道之间的最小距离见 3—1、表 3-2所示。3.3 预埋木砖和保护管。3.4 弹线定位。3.5 安装塑料胀管。3.6 护套线配线：根据原先预埋好的木砖和塑料胀管的位置，弹出粉线，确定固定档距。将铝卡子用钉子固定在木砖上，用木螺丝将接线盒、电门盒、插销盒等固定在塑料胀管上。根据线路的实际长度量好导线长度并剪断。应从线路的一端开始逐段地敷设，边敷设，边固定。然后将导线理顺调直。3.7 导线连接：根据接线盒的大小预留导线的长度，削去绝缘包层。按导线...
