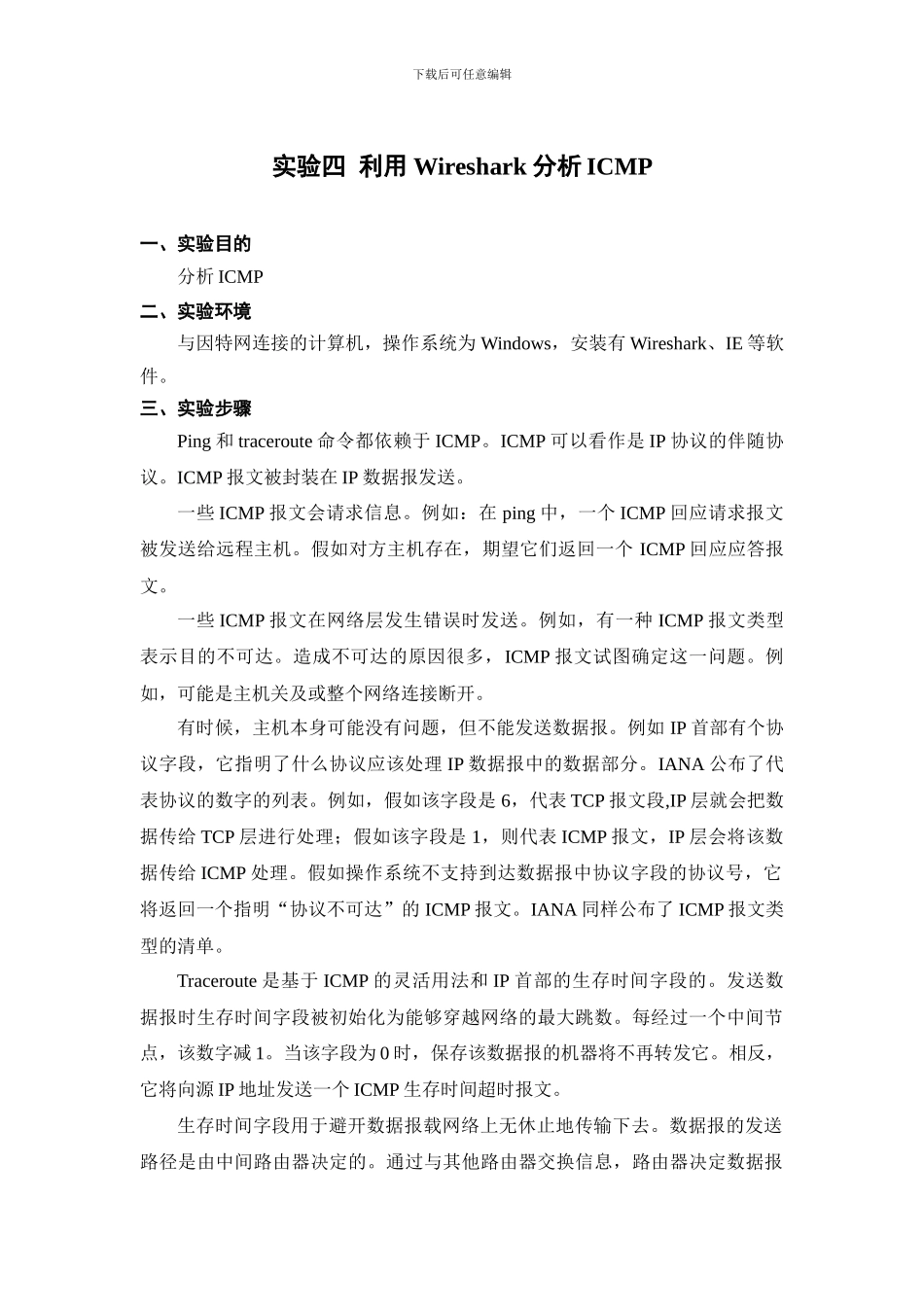

下载后可任意编辑实验四 利用 Wireshark 分析 ICMP 一、实验目的分析 ICMP二、实验环境与因特网连接的计算机，操作系统为 Windows，安装有 Wireshark、IE 等软件。三、实验步骤Ping 和 traceroute 命令都依赖于 ICMP。ICMP 可以看作是 IP 协议的伴随协议。ICMP 报文被封装在 IP 数据报发送。一些 ICMP 报文会请求信息。例如：在 ping 中，一个 ICMP 回应请求报文被发送给远程主机。假如对方主机存在，期望它们返回一个 ICMP 回应应答报文。一些 ICMP 报文在网络层发生错误时发送。例如，有一种 ICMP 报文类型表示目的不可达。造成不可达的原因很多，ICMP 报文试图确定这一问题。例如，可能是主机关及或整个网络连接断开。有时候，主机本身可能没有问题，但不能发送数据报。例如 IP 首部有个协议字段，它指明了什么协议应该处理 IP 数据报中的数据部分。IANA 公布了代表协议的数字的列表。例如，假如该字段是 6，代表 TCP 报文段,IP 层就会把数据传给 TCP 层进行处理；假如该字段是 1，则代表 ICMP 报文，IP 层会将该数据传给 ICMP 处理。假如操作系统不支持到达数据报中协议字段的协议号，它将返回一个指明“协议不可达”的 ICMP 报文。IANA 同样公布了 ICMP 报文类型的清单。Traceroute 是基于 ICMP 的灵活用法和 IP 首部的生存时间字段的。发送数据报时生存时间字段被初始化为能够穿越网络的最大跳数。每经过一个中间节点，该数字减 1。当该字段为 0 时，保存该数据报的机器将不再转发它。相反，它将向源 IP 地址发送一个 ICMP 生存时间超时报文。生存时间字段用于避开数据报载网络上无休止地传输下去。数据报的发送路径是由中间路由器决定的。通过与其他路由器交换信息，路由器决定数据报下载后可任意编辑的下一条路经。最好的“下一跳”常常由于网络环境的变化而动态改变。这可能导致路由器形成选路循环也会导致正确路径冲突。在路由循环中这种情况很可能发生。例如，路由器 A 认为数据报应该发送到路由器 B，而路由器 B 又认为该数据报应该发送会路由器 A，这是数据报便处于选路循环中。生存时间字段长为 8 位，所以因特网路径的最大长度为 28 -1 即 255 跳。大多数源主机将该值初始化为更小的值（如 128 或 64）。将生存时间字段设置过小可能会使数据报不能到达远程目的主机，而设置过大又可能导致处于无限循环的选路中。Traceroute 利用生存时间字段来...
