DXP常用元件库

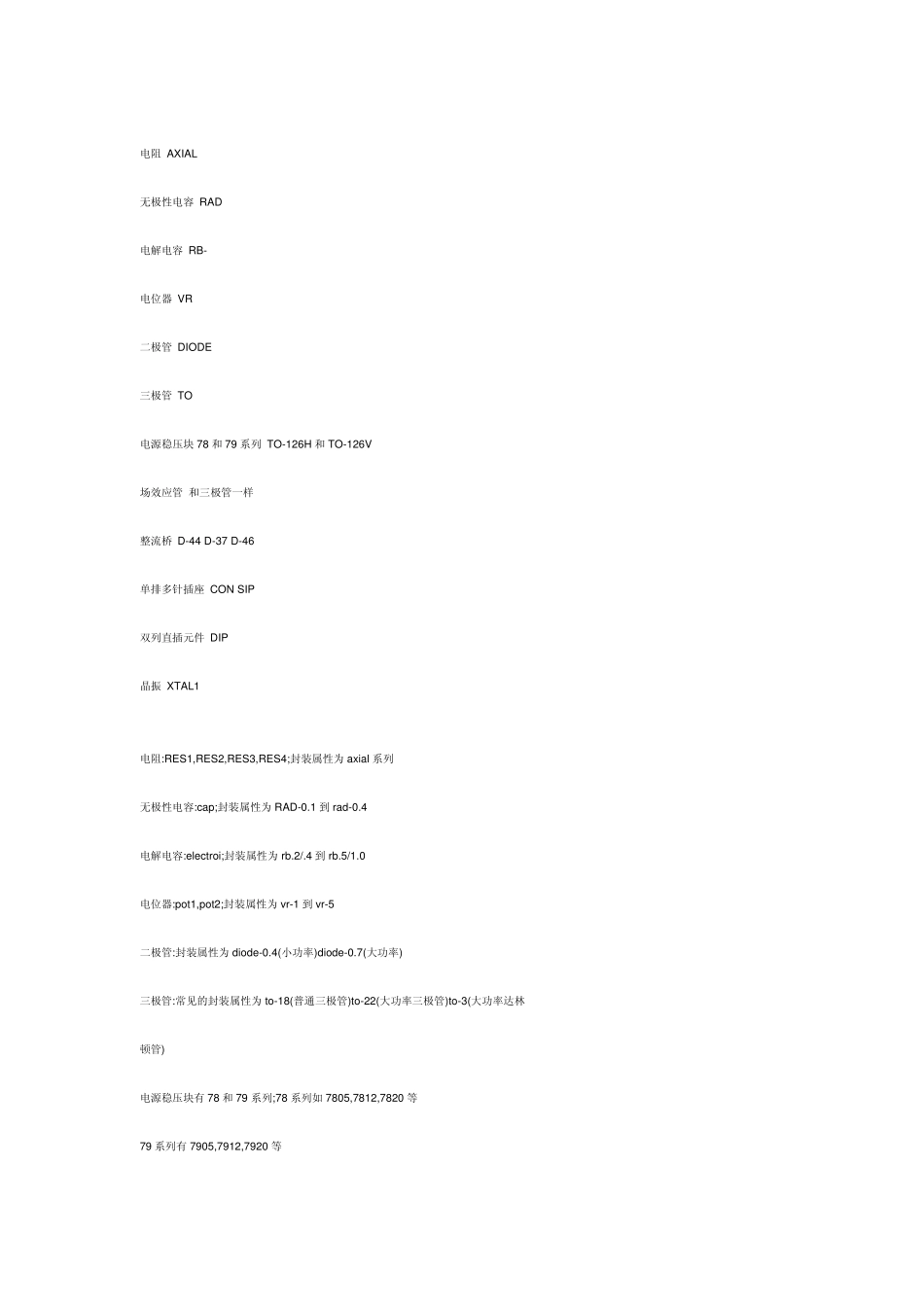

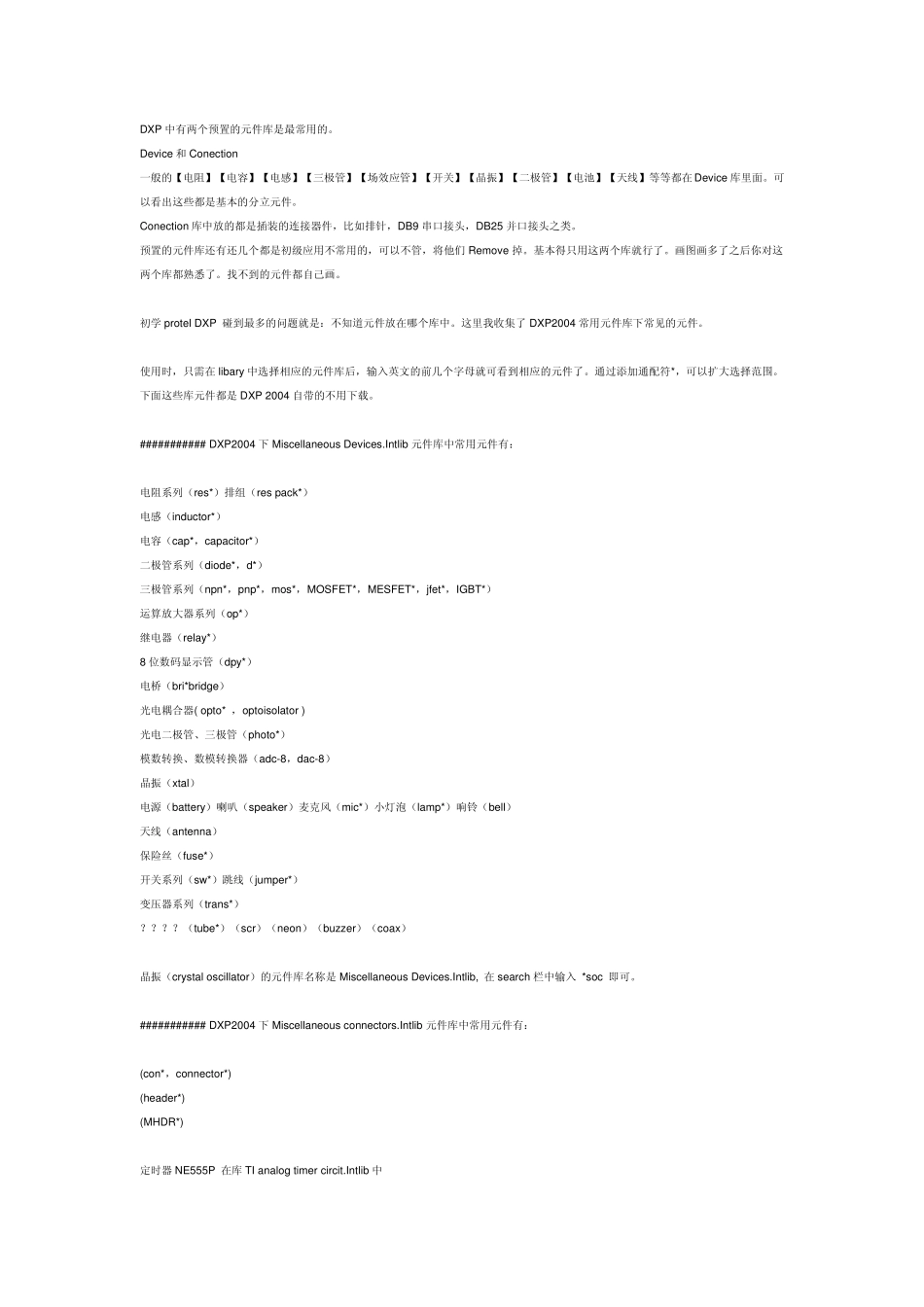

DXP 中有两个预置的元件库是最常用的。 Device 和 Conection 一般的【电阻】【电容】【电感】【三极管】【场效应管】【开关】【晶振】【二极管】【电池】【天线】等等都在 Device 库里面。可以看出这些都是基本的分立元件。 Conection 库中放的都是插装的连接器件，比如排针，DB9 串口接头，DB25 并口接头之类。 预置的元件库还有还几个都是初级应用不常用的，可以不管，将他们 Remove 掉。基本得只用这两个库就行了。画图画多了之后你对这两个库都熟悉了。找不到的元件都自己画。 初学 protel DXP 碰到最多的问题就是：不知道元件放在哪个库中。这里我收集了 DXP2004 常用元件库下常见的元件。 使用时，只需在 libary中选择相应的元件库后，输入英文的前几个字母就可看到相应的元件了。通过添加通配符*，可以扩大选择范围。下面这些库元件都是 DXP 2004 自带的不用下载。 ########### DXP2004 下 Miscellaneous Devices.Intlib 元件库中常用元件有： 电阻系列（res*）排组（res pack*） 电感（inductor*） 电容（cap*，capacitor*） 二极管系列（diode*，d*） 三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*） 运算放大器系列（op*） 继电器（relay*） 8 位数码显示管（dpy*） 电桥（bri*bridge） 光电耦合器( opto* ，optoisolator ) 光电二极管、三极管（photo*） 模数转换、数模转换器（adc-8，dac-8） 晶振（xtal） 电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell） 天线（antenna） 保险丝（fuse*） 开关系列（sw*）跳线（jumper*） 变压器系列（trans*） ？？？？（tube*）（scr）（neon）（buzzer）（coax） 晶振（crystal oscillator）的元件库名称是 Miscellaneous Devices.Intlib, 在 search 栏中输入 *soc 即可。 ########### DXP2004 下 Miscellaneous connectors.Intlib 元件库中常用元件有： (con*，connector*) (header*) (MHDR*) 定时器 NE555P 在库 TI analog timer circit.Intlib 中 电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO 电源稳压块78 和79 系列 TO-126H 和TO-126V 场效应管 和三极管一样 整流桥 D-44 D-37 D-46 单排多针插座 CON SIP 双列直插元件 DIP 晶振 XTAL1 电阻:RES1,RES2,RES3,RES4;封装属性为 ax ial 系列 无...
