dxp常用封装

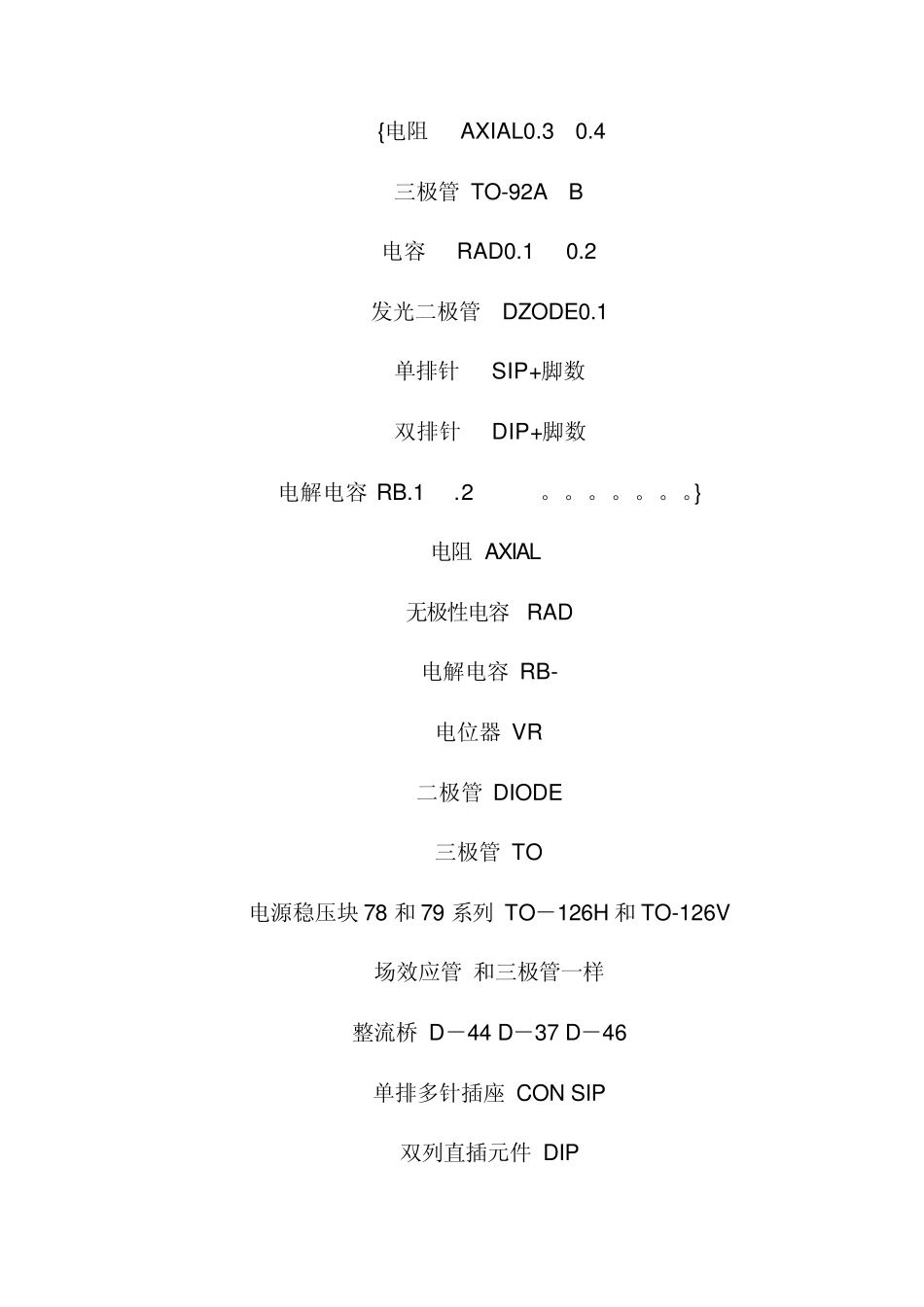

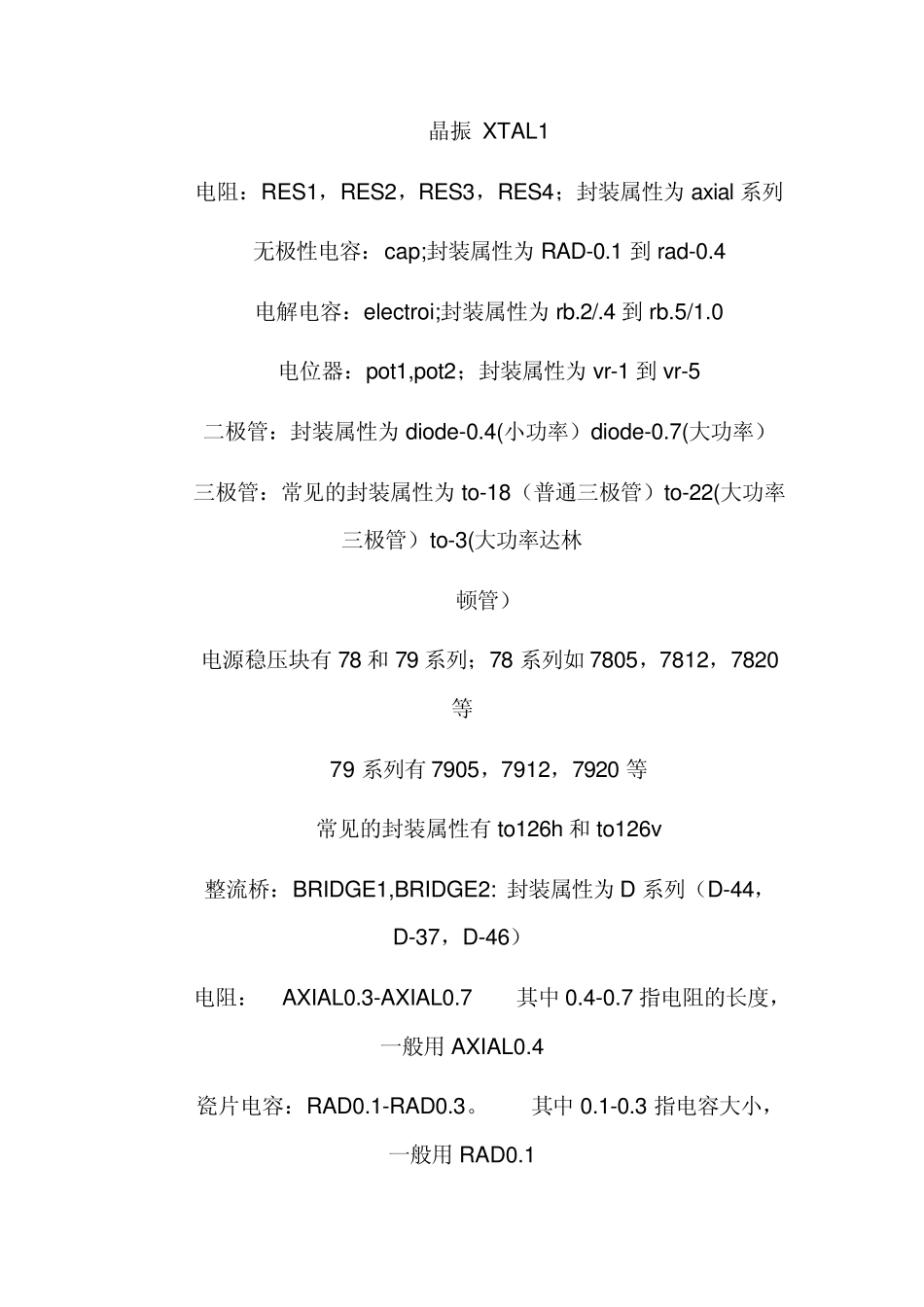

{电阻 AXIAL0.3 0.4 三极管 TO-92A B 电容 RAD0.1 0.2 发光二极管 DZODE0.1 单排针 SIP+脚数 双排针 DIP+脚数 电解电容 RB.1 .2 。。。。。。。} 电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO 电源稳压块 78 和 79 系列 TO－126H 和 TO-126V 场效应管 和三极管一样 整流桥 D－44 D－37 D－46 单排多针插座 CON SIP 双列直插元件 DIP 晶振 XTAL1 电阻：RES1，RES2，RES3，RES4；封装属性为ax ial 系列 无极性电容：cap;封装属性为RAD-0.1 到rad-0.4 电解电容：electroi;封装属性为rb.2/.4 到rb.5/1.0 电位器：pot1,pot2；封装属性为v r-1 到v r-5 二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率） 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林 顿管） 电源稳压块有78 和79 系列；78 系列如7805，7812，7820等 79 系列有7905，7912，7920 等 常见的封装属性有to126h 和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D 系列（D-44，D-37，D-46） 电阻： AXIAL0.3-AXIAL0.7 其中0.4-0.7 指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。 其中0.1-0.3 指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小。一般<100uF 用 RB.1/.2,100uF-470uF 用 RB.2/.4,>470uF 用 RB.3/.6 二极管： DIODE0.4-DIODE0.7 其中0.4-0.7 指二极管长短，一般用 DIODE0.4 发光二极管：RB.1/.2 集成块： DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是 DIP8 贴片电阻 0603 表示的是封装尺寸 与具体阻值没有关系 但封装尺寸与功率有关 通常来说 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念因此 不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。像电阻，有传统的针插 式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉 或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这 种元件不必钻孔，用钢膜将半熔状锡...
