EDA课程设计(信号发生器)

EDA课程设计(信号发生器)_第1页
1/21
EDA课程设计(信号发生器)_第2页
2/21
EDA课程设计(信号发生器)_第3页
3/21

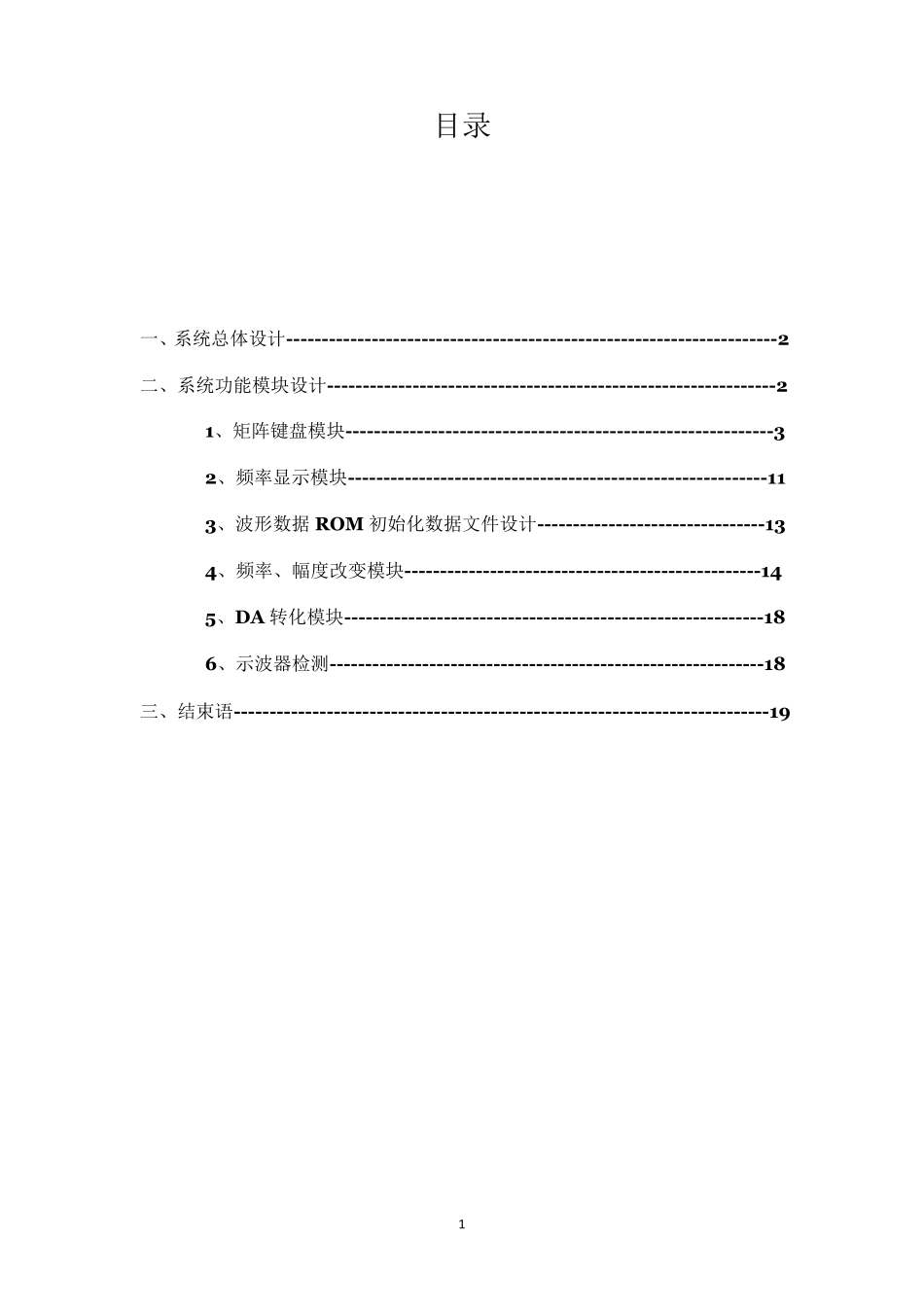

课程设计报告 2010 ~ 2011 学年 第 一 学期 设计题目: 基于 FPGA 可调信号发生器 学 院: 专 业: 课程名称: EDA 原理与应用 学生姓名: 时 间: 2011 年1 月 指导教师: 1 目录 一、系统总体设计---------------------------------------------------------------------2 二、系统功能模块设计---------------------------------------------------------------2 1、矩阵键盘模块------------------------------------------------------------3 2、频率显示模块-----------------------------------------------------------11 3、波形数据 ROM 初始化数据文件设计--------------------------------13 4、频率、幅度改变模块--------------------------------------------------14 5、DA 转化模块-----------------------------------------------------------18 6、示波器检测-------------------------------------------------------------18 三、结束语---------------------------------------------------------------------------19 2 基于FPGA 可调信号发生器 组员:梁富荣20088208113、林泽宏20088208109、黄宇强20088208125 摘要:基于FPGA 的应用技术,运用博创EP2C53 实验箱,设计了一种基于FPGA 的新型可调信号发生器。通过QuartusⅡ软件及 Verilog HDL 编程语言设计LPM_ROM 模块定制数据 ROM,并通过地址指针读取 ROM 中不同区域的数据,根据读取数据间隔的不同,实现调整频率功能,该系统可产生正弦波、方波、三角波和锯齿波 4 种波形信号,并使用示波器观察波形。实验证明,该可调信号发生器能正常显示四种波形,按键调节幅度,并且能过通过矩阵键盘输入频率产生想要的波形。 关键词:信号发生器;EP2C53;Verilog HDL;FPGA;矩阵键盘;示波器; 0 引言: 信号发生器一般指自动产生正弦波、方波、三角波等电压波形的电路或者仪器。传统信号发生器大多由模拟电路构成,存在连线复杂、调试烦琐且可靠性较差等缺点。以 Verilog HDL 编程语言和 FPGA 器件为核心的可调信号发生器的设计实现,提高了系统可靠性,实现了系统信号实时快速测量,也为其广泛应用于实际领域创造了条件。 一、系统总体设计 可调信号发生器系统由顶层模块、EP2C53 器件、控制开关、矩阵键盘频率输入输出模块和示波器显示等部分组成。在 FPGA 中实现的顶层文件包含地址指针和数据...
