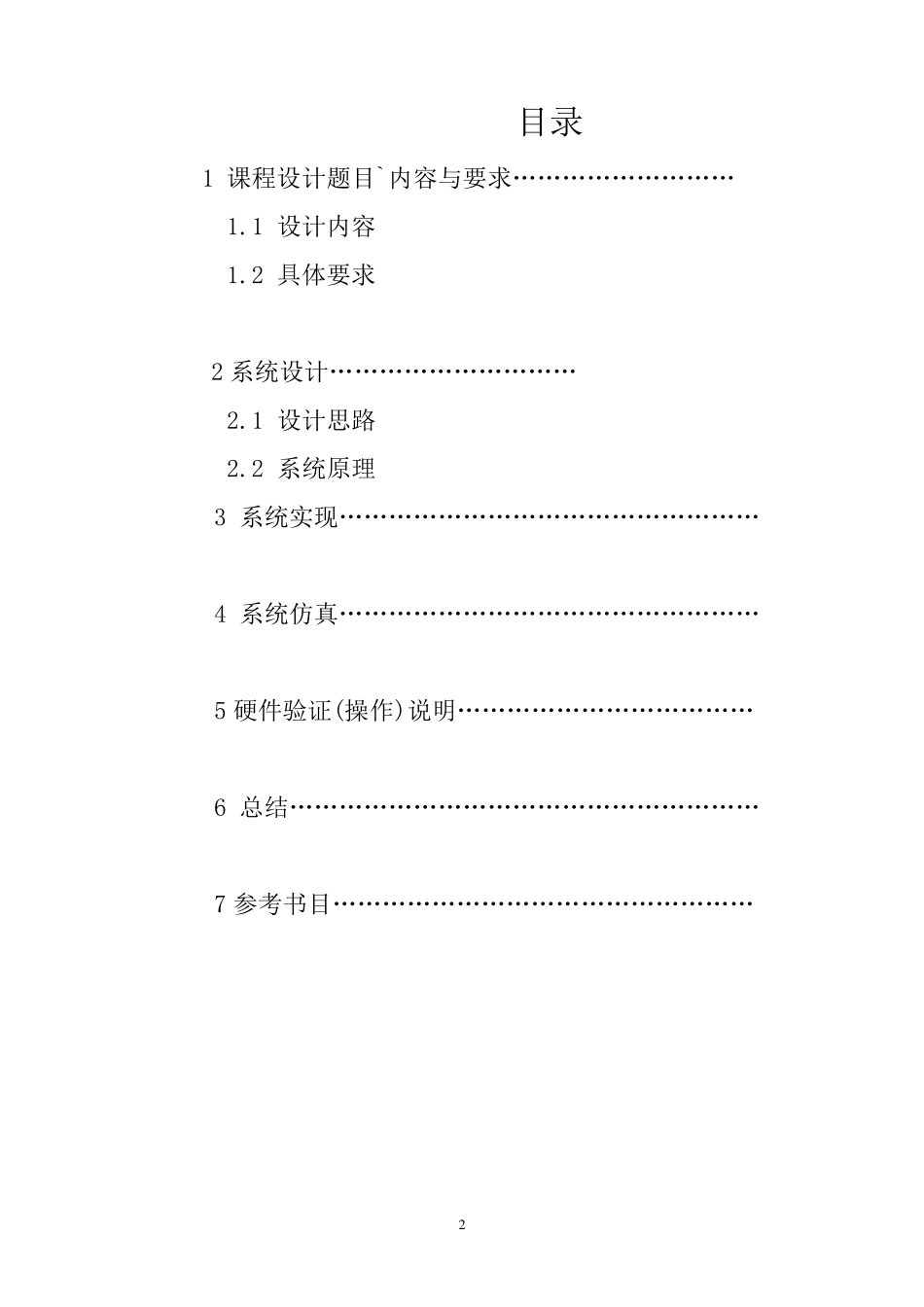

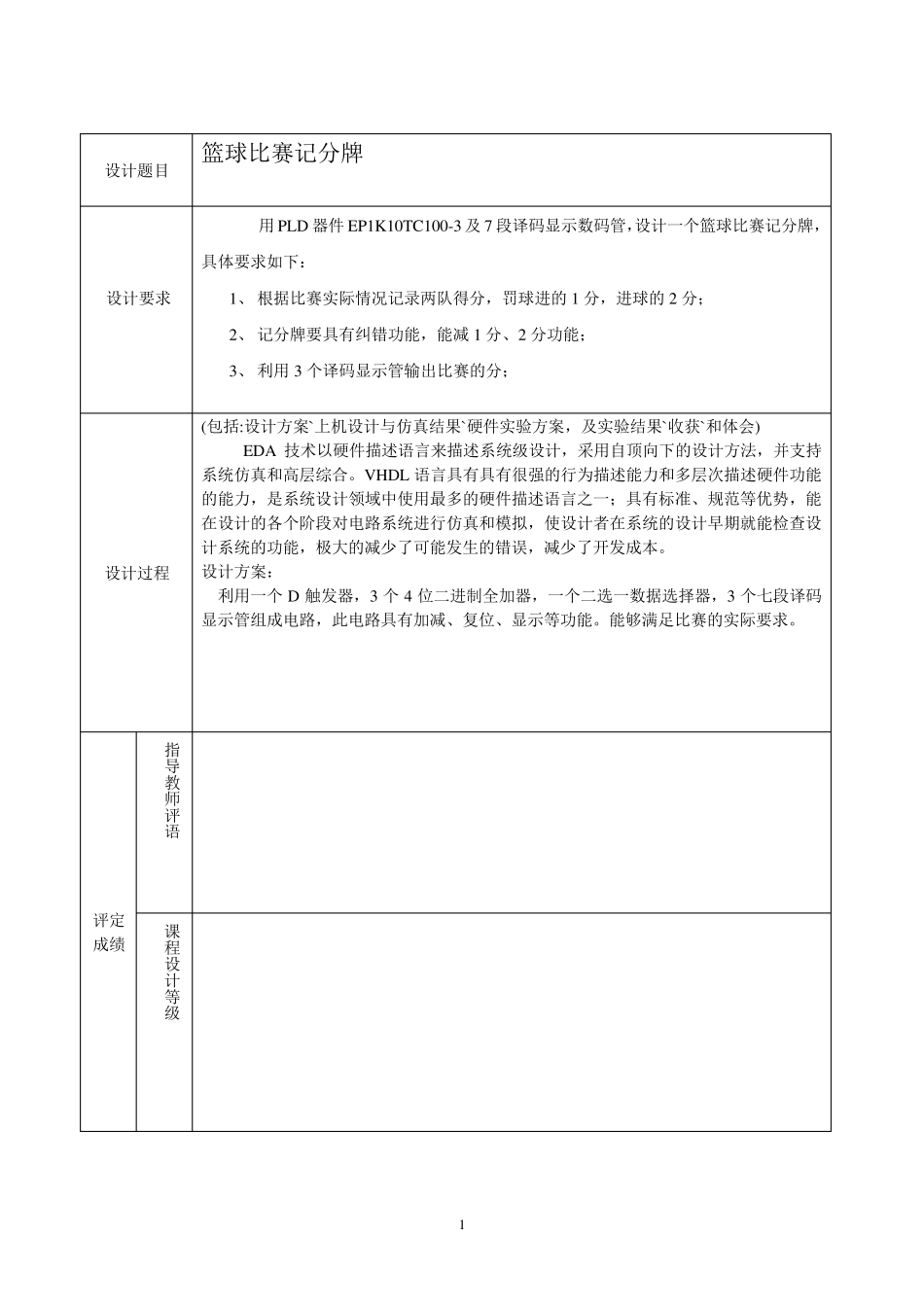

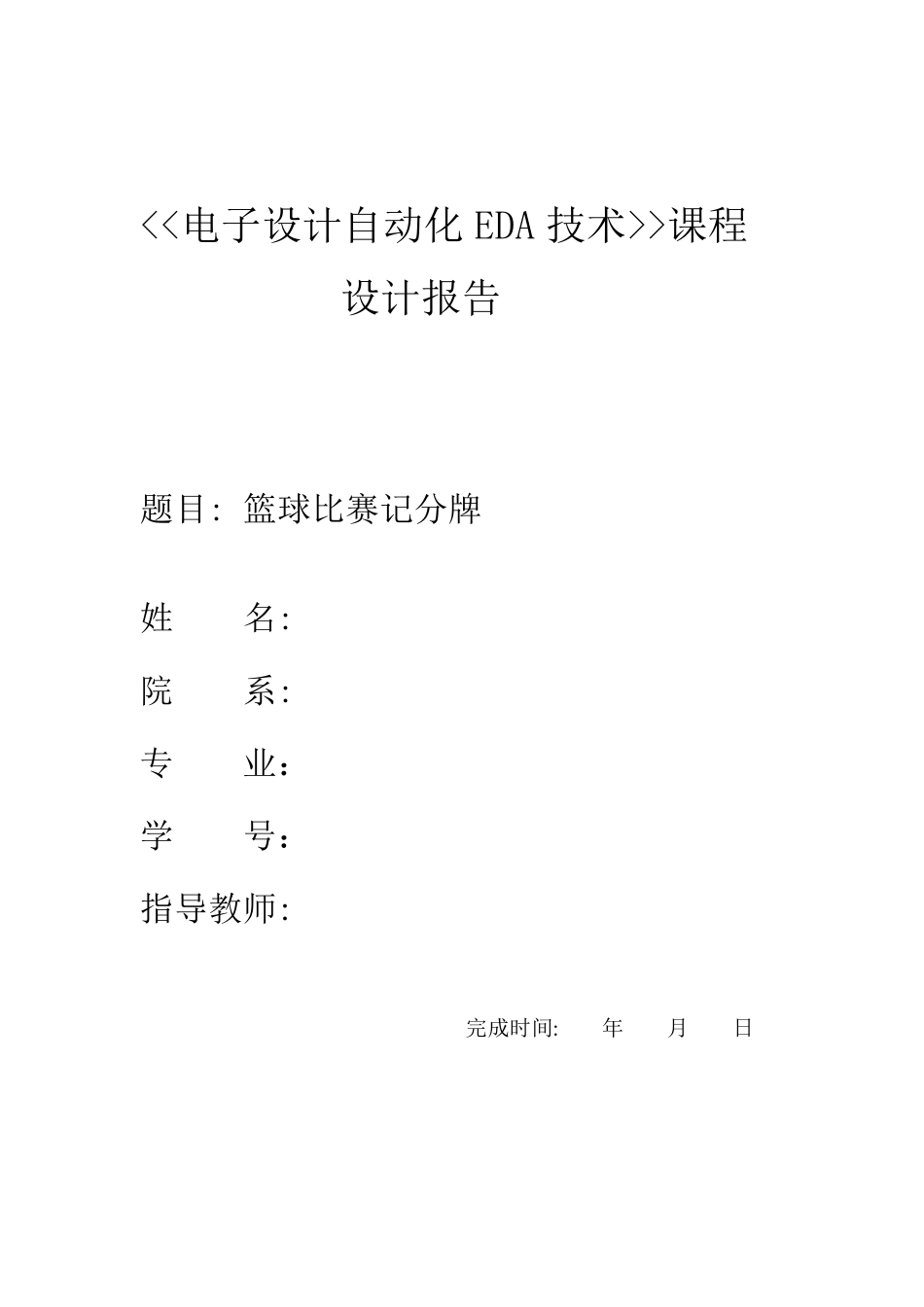

<<电子设计自动化 EDA 技术>>课程 设计报告 题目: 篮球比赛记分牌 姓 名: 院 系: 专 业： 学 号： 指导教师: 完成时间: 年 月 日 1 设计题目 篮球比赛记分牌 设计要求 用PLD 器件EP1K10TC100-3 及7 段译码显示数码管，设计一个篮球比赛记分牌，具体要求如下： 1、 根据比赛实际情况记录两队得分，罚球进的 1 分，进球的 2 分； 2、 记分牌要具有纠错功能，能减 1 分、2 分功能； 3、 利用3 个译码显示管输出比赛的分； 设计过程 (包括:设计方案`上机设计与仿真结果`硬件实验方案，及实验结果`收获`和体会) EDA 技术以硬件描述语言来描述系统级设计，采用自顶向下的设计方法，并支持系统仿真和高层综合。VHDL 语言具有具有很强的行为描述能力和多层次描述硬件功能的能力，是系统设计领域中使用最多的硬件描述语言之一；具有标准、规范等优势，能在设计的各个阶段对电路系统进行仿真和模拟，使设计者在系统的设计早期就能检查设计系统的功能，极大的减少了可能发生的错误，减少了开发成本。 设计方案： 利用一个D 触发器，3 个4 位二进制全加器，一个二选一数据选择器，3 个七段译码显示管组成电路，此电路具有加减、复位、显示等功能。能够满足比赛的实际要求。 评定成绩 指导教师评语 课程设计等级 2 目录 1 课程设计题目`内容与要求……………………… 1.1 设计内容 1.2 具体要求 2 系统设计………………………… 2.1 设计思路 2.2 系统原理 3 系统实现…………………………………………… 4 系统仿真…………………………………………… 5 硬件验证(操作)说明……………………………… 6 总结………………………………………………… 7 参考书目…………………………………………… 3 一、 课程设计题目、内容与要求 1.1 课程设计的题目：篮球比赛记分牌 1 .2 课程设计内容： 1 、 根据比赛实际情况记录两队得分，罚球进的 1 分，进球的 2 分； 2 、 记分牌要具有纠错功能，能减 1 分、2 分功能； 3 、 利用 3 个译码显示管输出比赛的分； 二、 系统设计 2 .1 设计思路： 篮球比赛记分牌是记录两队比赛的得分情况，并能够进行纠错功能；根据系统设计的要求，篮球记分牌的电路原理框图如下： 2.2 系统原理与设计说明 4 系统各个模块的功能如下： 1、D 触发器电路模块实现翻转功能当出错时，输出为 1，使电路回到上一个正...
