EDA课程设计之乒乓球游戏机最终版

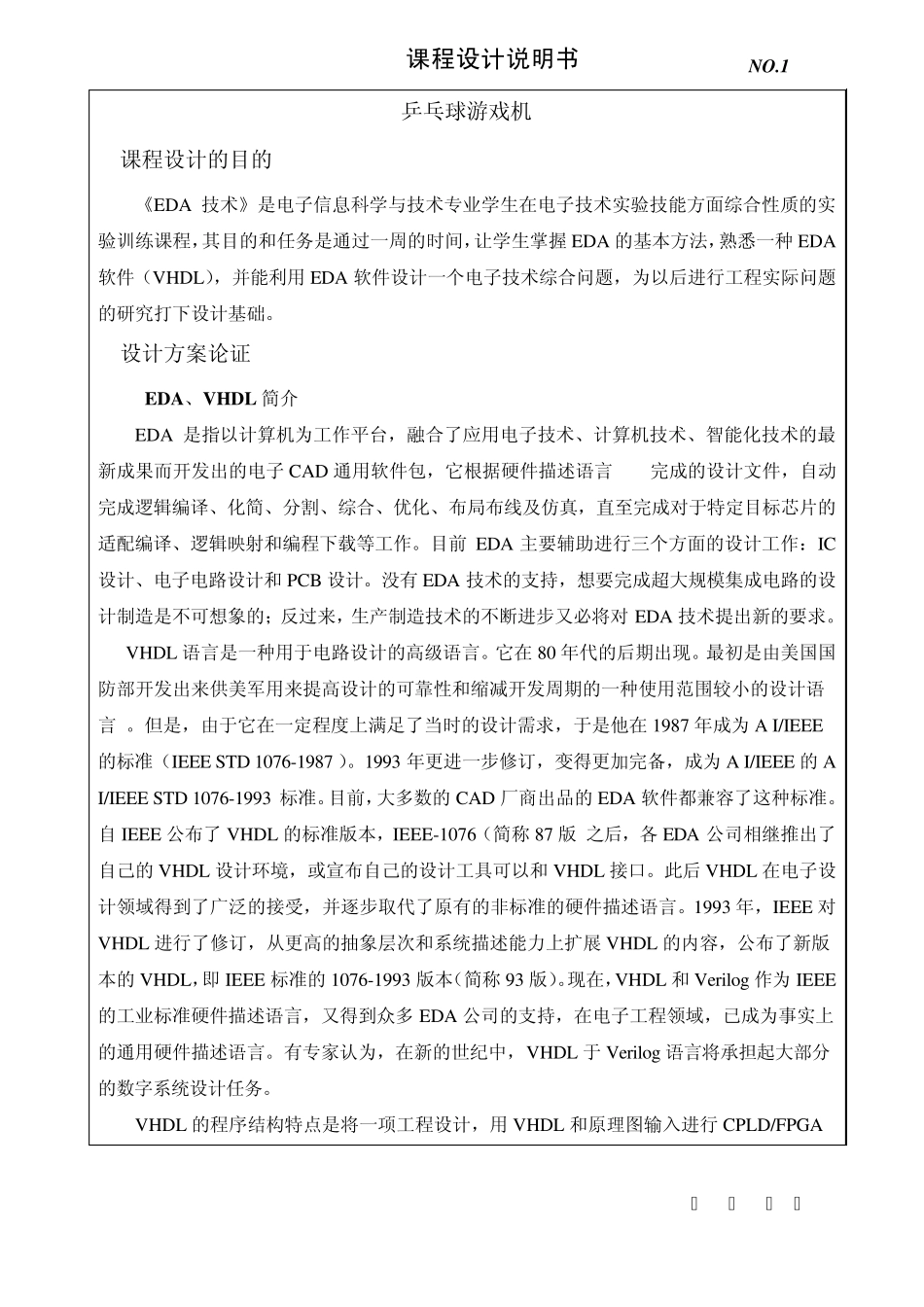

沈 阳 大 学 课程设计说明书 N O .1 乒乓球游戏机 1.课程设计的目的 《EDA 技术》是电子信息科学与技术专业学生在电子技术实验技能方面综合性质的实验训练课程，其目的和任务是通过一周的时间，让学生掌握EDA 的基本方法，熟悉一种EDA软件（VHDL），并能利用EDA 软件设计一个电子技术综合问题，为以后进行工程实际问题的研究打下设计基础。 2.设计方案论证 2.1 EDA、VHDL 简介 EDA 是指以计算机为工作平台，融合了应用电子技术、计算机技术、智能化技术的最新成果而开发出的电子CAD 通用软件包，它根据硬件描述语言 HDL完成的设计文件，自动完成逻辑编译、化简、分割、综合、优化、布局布线及仿真，直至完成对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。目前 EDA 主要辅助进行三个方面的设计工作：IC设计、电子电路设计和PCB 设计。没有 EDA 技术的支持，想要完成超大规模集成电路的设计制造是不可想象的；反过来，生产制造技术的不断进步又必将对 EDA 技术提出新的要求。 VHDL 语言是一种用于电路设计的高级语言。它在80 年代的后期出现。最初是由美国国防部开发出来供美军用来提高设计的可靠性和缩减开发周期的一种使用范围较小的设计语言 。但是，由于它在一定程度上满足了当时的设计需求，于是他在1987 年成为A I/IEEE的标准（IEEE STD 1076-1987 ）。1993 年更进一步修订，变得更加完备，成为A I/IEEE 的A I/IEEE STD 1076-1993 标准。目前，大多数的CAD 厂商出品的EDA 软件都兼容了这种标准。自 IEEE 公布了 VHDL 的标准版本，IEEE-1076（简称 87 版)之后，各 EDA 公司相继推出了自己的VHDL 设计环境，或宣布自己的设计工具可以和VHDL 接口。此后VHDL 在电子设计领域得到了广泛的接受，并逐步取代了原有的非标准的硬件描述语言。1993 年，IEEE 对VHDL 进行了修订，从更高的抽象层次和系统描述能力上扩展 VHDL 的内容，公布了新版本的VHDL，即 IEEE 标准的1076-1993 版本（简称 93 版）。现在，VHDL 和Verilog 作为IEEE的工业标准硬件描述语言，又得到众多 EDA 公司的支持，在电子工程领域，已成为事实上的通用硬件描述语言。有专家认为，在新的世纪中，VHDL 于 Verilog 语言将承担起大部分的数字系统设计任务。 VHDL 的程序结构特点是将一项工程设计，用VHDL 和原理图输入进行CPLD/FPGA 沈 阳 大 学 课程设计说明书 N O .2 设计的粗略比...
