eda课程设计彩灯控制器

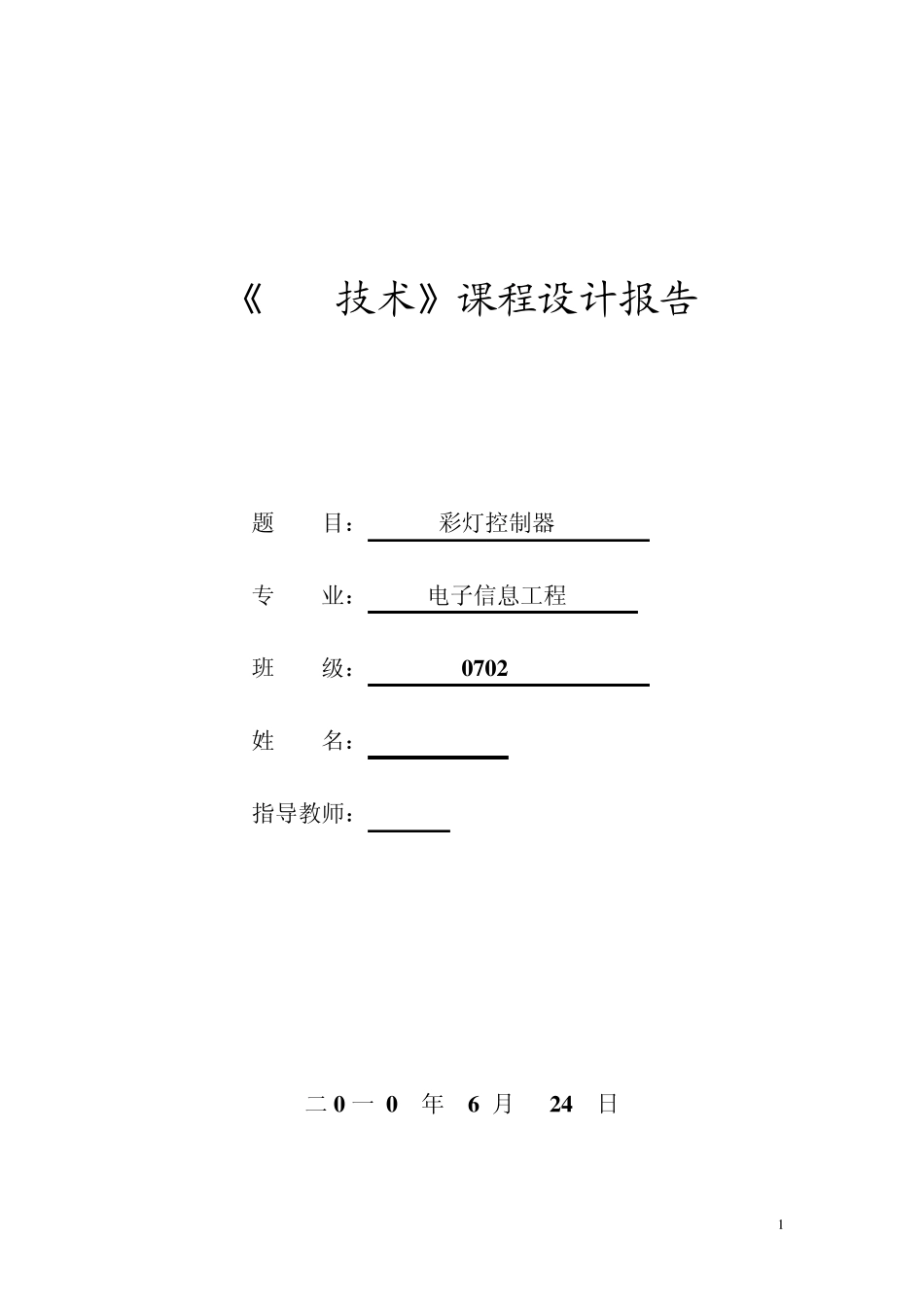

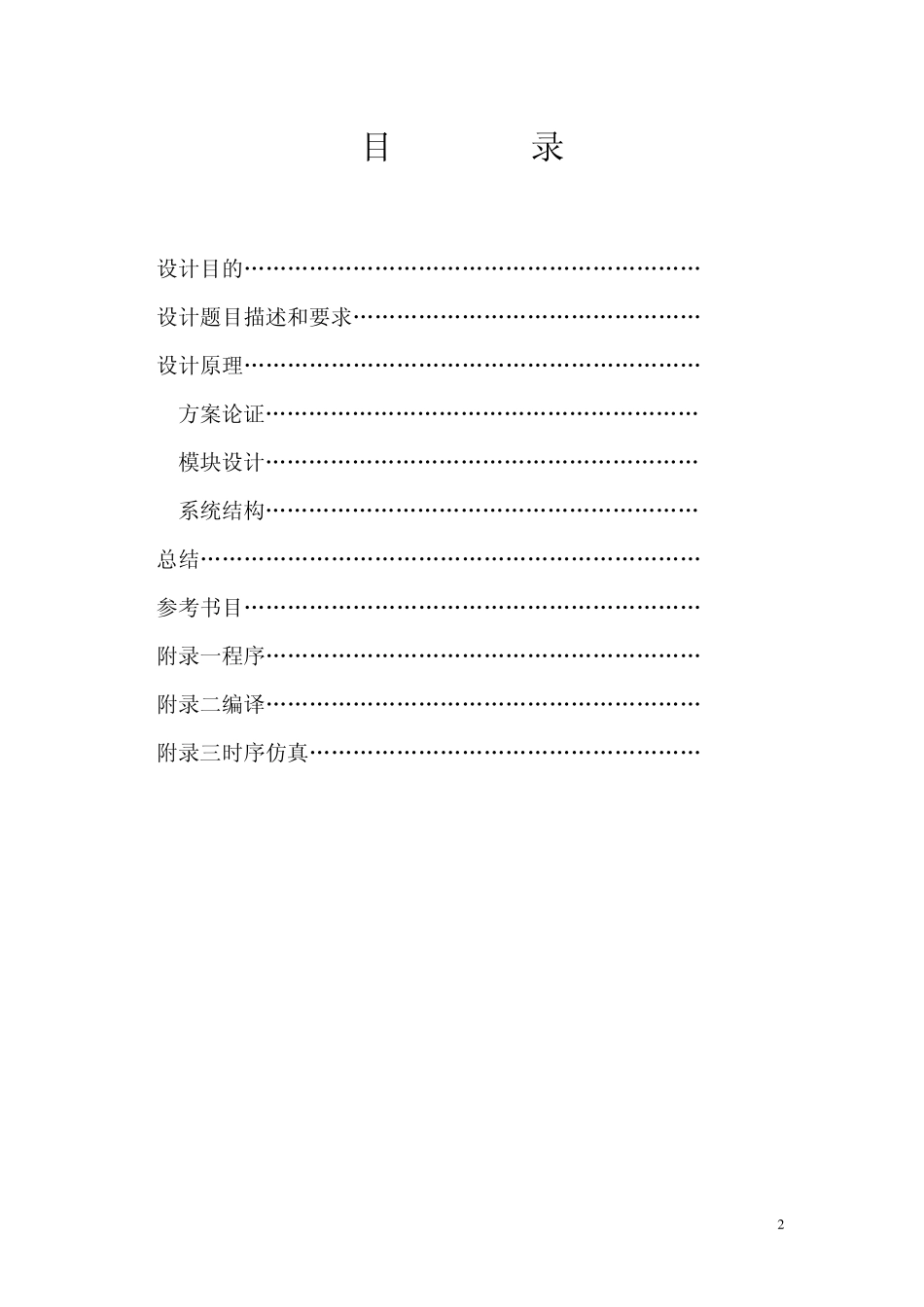

1 《EDA技术》课程设计报告 题 目： 彩灯控制器 专 业： 电子信息工程 班 级： 0 7 0 2 姓 名： 指导教师： 二0 一 0 年 6 月 2 4 日 2 目 录 1设计目的„„„„„„„„„„„„„„„„„„„„„3 2设计题目描述和要求„„„„„„„„„„„„„„„„3 3设计原理„„„„„„„„„„„„„„„„„„„„„3 3.1方案论证„„„„„„„„„„„„„„„„„„„„3 3.2模块设计„„„„„„„„„„„„„„„„„„„„4 3.3系统结构„„„„„„„„„„„„„„„„„„„„6 4总结„„„„„„„„„„„„„„„„„„„„„„„7 5参考书目„„„„„„„„„„„„„„„„„„„„„8 6附录一程序„„„„„„„„„„„„„„„„„„„„9 7附录二编译„„„„„„„„„„„„„„„„„„„„16 8附录三时序仿真„„„„„„„„„„„„„„„„„„17 3 1.设计目的 学习EDA开发软件和MAX+plus Ⅱ的使用方法，熟悉可编程逻辑器件的使用，通过制作来了解彩灯控制系统。 2.设计题目描述和要求 1）设计一个彩灯控制器，使彩灯（LED 管）能连续发出四种以上不同的显示形式； 2）随着彩灯显示图案的变化，发出不同的音响声。 3）扩充其它功能。 3.设计原理 3.1 方案论证 这次的彩灯设计采用的是分模块来完成的，包括分频器、计数器、选择器、彩灯控制器。其中彩灯控制器是用来输出不同的花样，彩灯控制器的输出则是用一个 32进制的计数器来控制，扬声器的输出时用不同的频率来控制，所以用了一个集成分频器来使输入的频率被分为几种不同的频率，不同频率的选择性的输出则是用一个 4选一的选择器来控制。基于上述的介绍本次的彩灯控制采用的模式 6来进行显示。 4 图3 -1 -1 模式6 结构图 3.2 模块设计 1)集成分频器模块 设计要求显示不同的彩灯的时候要伴随不同的音乐，所以设计分频器来用不同的频率控制不同的音乐输出。 模块说明： Rst:输入信号 复位信号 用来复位集成分频器的输出使输出为“0”，及没有音乐输出。 Clk:输入信号 模块的功能即为分频输入的频率信号。 Clk_4、clk_6、clk_8、clk_10：输出信号 即为分频模块对输入信号clk的分频，分别为1/4分频输出、1/6分频输出、1/8分频输出、1/10分频输出。 5 图3 -2 -1 集成分频器 2)32进制计数器模块 32进制模块用来控制彩灯输出模块，即确定彩灯控制器的不同的输出。 Rst:输入信号 复位信号...
