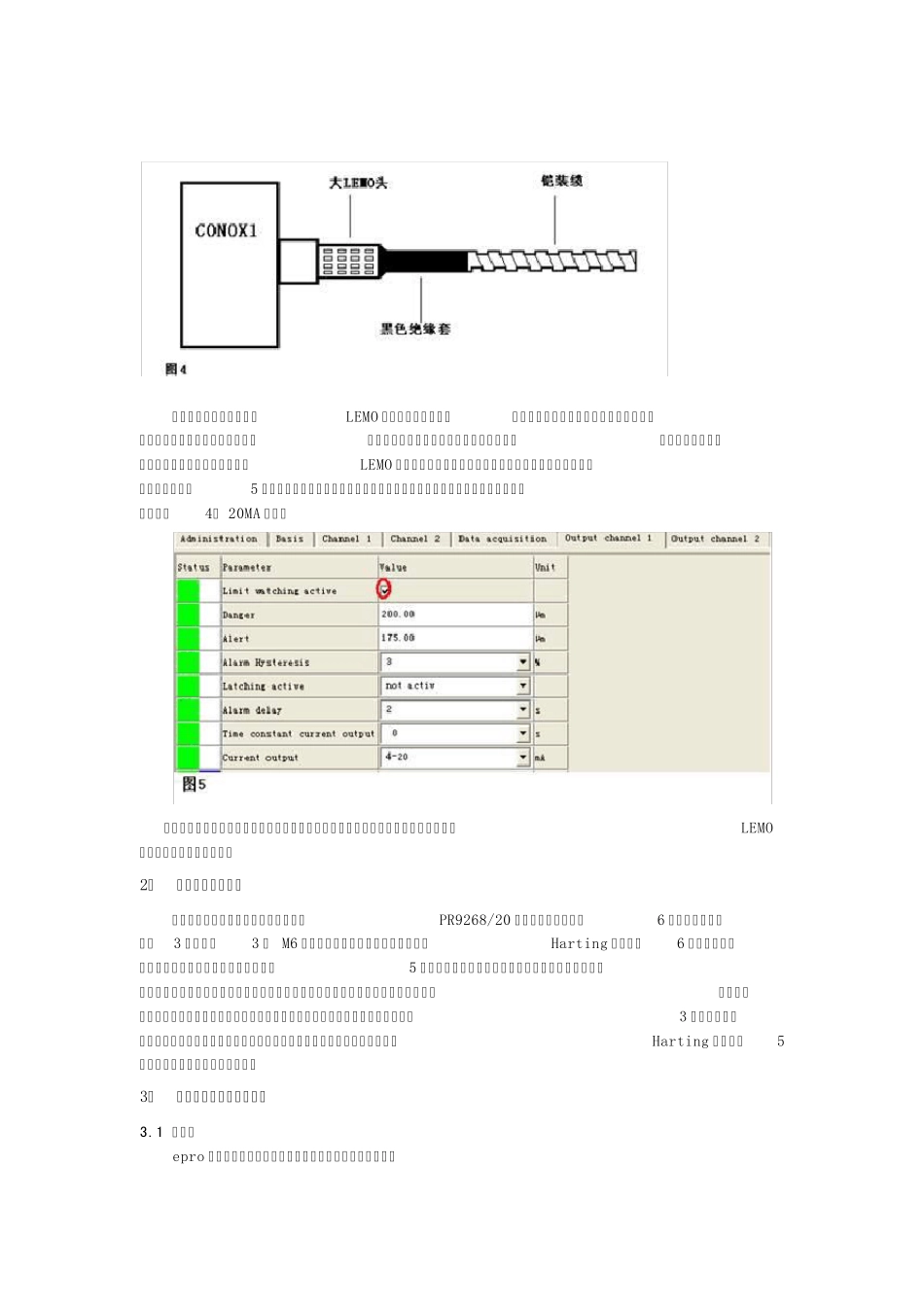

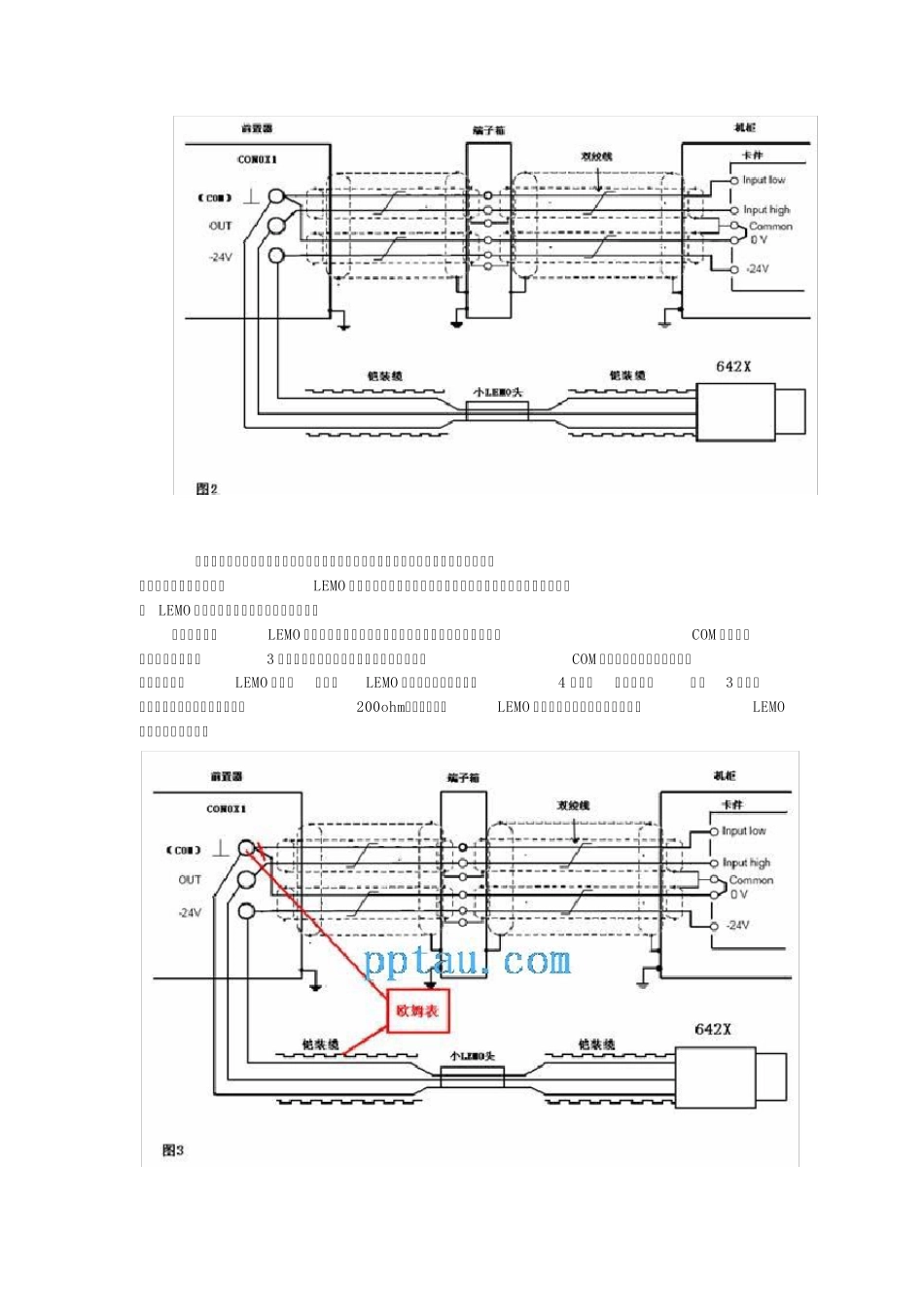

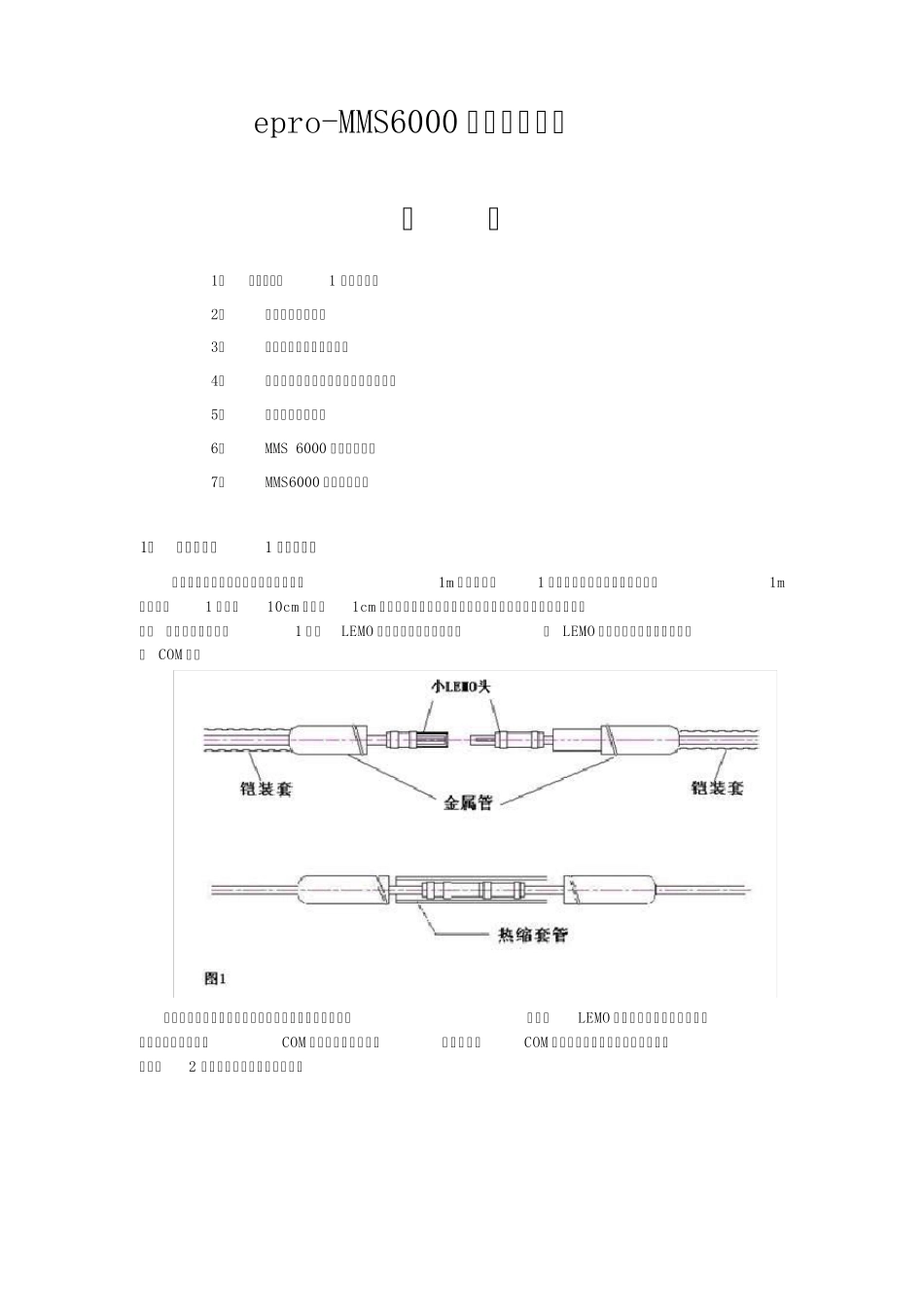

epro-MMS6000 系统安装调试 目 录 1． 涡流传感器1 米接头问题 2． 瓦振探头安装注意 3． 轴振传感器安装调试要点 4． 涡流传感器延长电缆接头处理示意图： 5． 机柜上电测试指导 6． MMS 6000 系统卡件设置 7． MMS6000 系统调试措施 1． 涡流传感器1 米接头问题 大部分涡流传感器为了安装方便，设有1m 接头，如图1 所示：在传感器铠装电缆距探头1m的地方有1 个长约10cm 直径约1cm 的金属管（铠装与金属管是导通的），金属管可以从中间拧开， 可以看到里面是用1 个小LEMO 接头连接的传感器电缆，小 LEMO 接头的外壳连接的是前置器的 COM 端。 由于电缆铠装或金属管可能与缸体等现场的导体接触，如果小LEMO 接头的外壳与金属管接触，就可能发生前置器的COM 端与现场导体短接，而前置器的COM 端是与机柜内卡件的信号地连接的（如图2 所示），从而造成双端接地。 当这两端存在电位差时，就可能窜入干扰信号，引起测量值波动，情况严重时，甚至导致保护动作跳机。因此小LEMO 接头必须用热缩套管进行绝缘（热缩套管随传感器提供），保证小 LEMO 接头与金属管及电缆铠装完全绝缘。 如果怀疑有小LEMO 头外壳与金属管接触，可用以下方法检查：将前置器地（COM 端）至卡件的接线断开（图3 中粗红线所示），用欧姆表测量前置器地（COM 端）与铠装缆（注意不是接入前置器的大LEMO 插头，而是大LEMO 插头后的铠装缆，如图4 所示）之间的电阻（图3 中粗红线所示），如果电阻很小（小于200ohm），则说明小LEMO 头外壳与金属管有接触，应对小LEMO接头进行绝缘处理。 如果传感器安装时未对小LEMO 接头进行绝缘处理，在机组运行中发现测量值出现较大波动，就可能是双端接地窜入干扰此致，可根据现场实际情况将相应保护暂时退出，以免发生保护因干扰误动。待机组停机后，再对小LEMO 接头进行绝缘处理，也可以在相应卡件组态中将限值监测暂时取消（如图5 所示，将红圈选中的“ˇ”取消），这样卡件就没有报警及危险输出，但不影响卡件的4－ 20MA 输出。 由于此问题有可能造成跳机，应引起充分重视，特别是在传感器安装时，应仔细对小LEMO接头进行绝缘处理并检查。 2． 瓦振探头安装注意 通常瓦振探头都是垂直安装，选用的是PR9268/20 探头。安装时依照图6 中所示，在缸体上攻3 个孔，用3 个 M6 的内六角螺钉将探头固定在缸体上。Harting 接头的第6 接线柱是探头的屏蔽，应与机柜内的保护...
