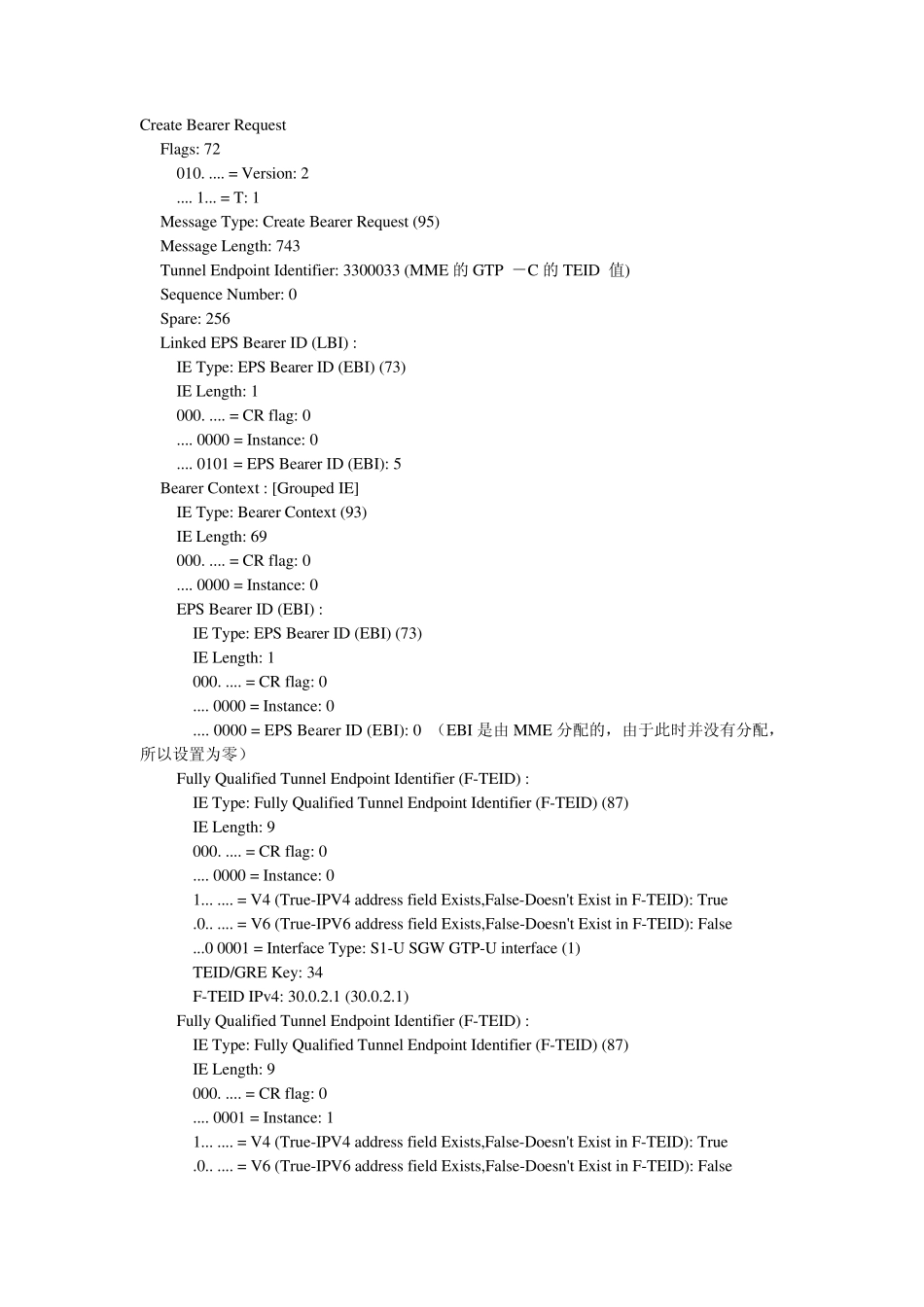

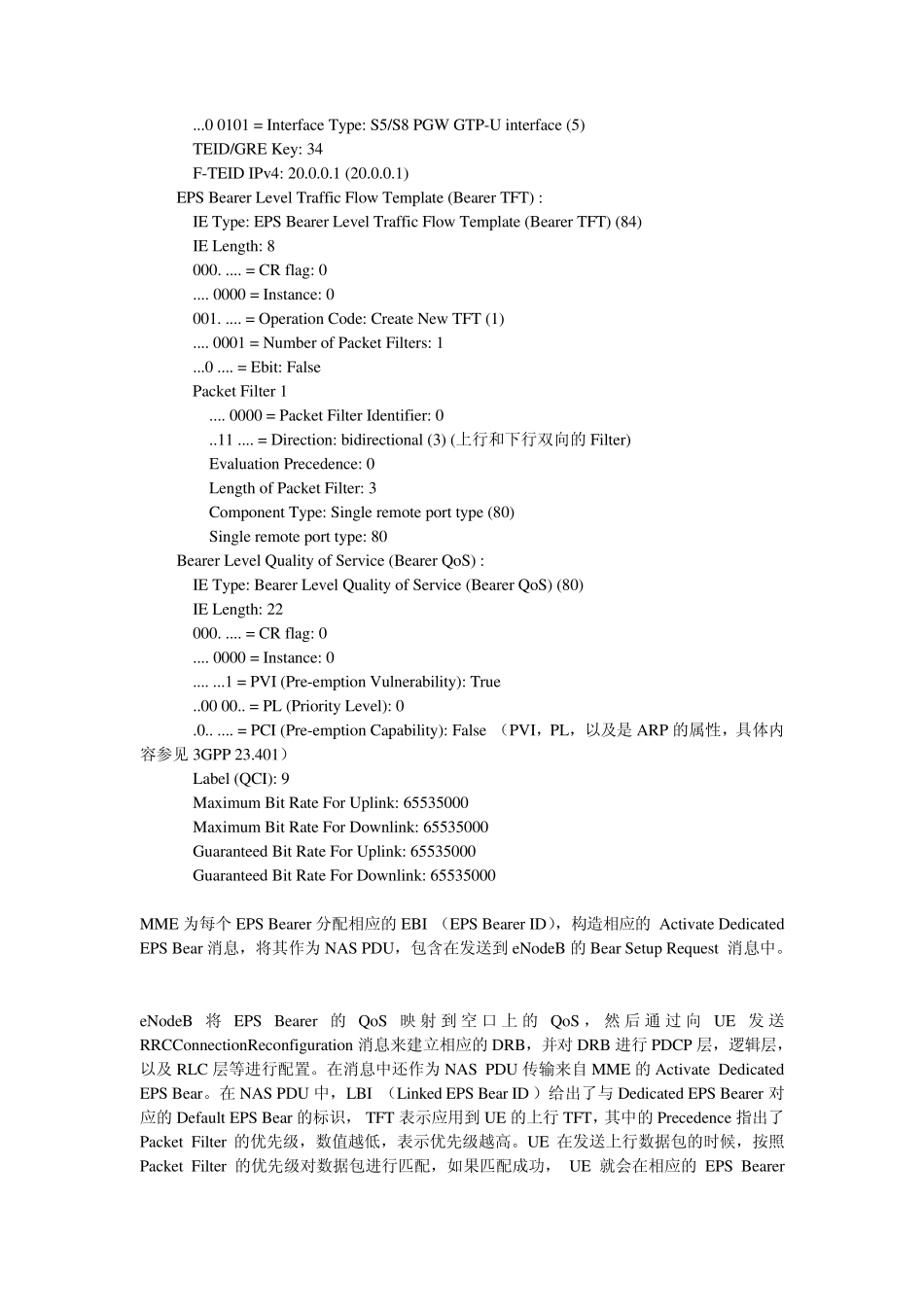

EPS 专有承载建立流程 与缺省的EPS 承载不同,专有EPS 承载的建立,是为了满足用户特定QoS 的需求。EPS 专有承载建立之前,必须存在相应的缺省EPS 承载。 EPS 专有承载的建立,可以由网络侧来发起,也可以由终端侧来发起。在网络侧发起的专有承载建立过程中,专有承载建立的信令流程由网络侧发起,不要求UE 上的应用层了解EPS承载层QoS 的具体信息,UE 上的应用层可以通过应用层的信令与网络协商QoS 的相关信息,如SIP/SDP, RTSP 等,但这种应用层的QoS 协商并不包含承载层QoS 的内容。在UE侧发起的EPS 专有承载的建立中(也称为承载资源分配过程), UE 上的应用层直接向网络侧提出承载层QoS(包括QCI, GBR 等)的申请,如果网络侧接受UE 的请求,就会与UE 进一步信令交互,建立专有的EPS Bearer。 在网络侧发起的EPS 专有承载的建立过程中,触发网络侧建立专有承载的条件可以是来自网络的应用层信令,也可以是来自UE 的应用层信令。例如,UE 发起基于IMS 的 VoIP 呼叫或者UE 需要接收基于IMS 的 VoIP 呼叫。 下图是在基于GTP 的 S5 接口下,网络侧发起的EPS 专有承载的建立流程。 首先,PCRF 根据UE 应用层所需要的QoS 信息,生成相应的QoS 准则,通过基于Diameter的 RAR( Re- Au thentication Requ est)命令发送给PGW。 PGW 根据相应的QoS 准则来配置EPS Bearer 的 QoS,并发送Create Bearer Requ est 消息给SGW, SGW 将相应的消息转发给MME, SGW 与 MME 之间的信息示例如下: GPRS Tu nneling Protocol V2 Create Bearer Requ est Flags: 72 010. .... = Version: 2 .... 1... = T: 1 Message Ty pe: Create Bearer Requ est (95) Message Length: 743 Tu nnel Endpoint Identifier: 3300033 (MME 的GTP -C 的TEID 值) Sequ ence Nu mber: 0 Spare: 256 Linked EPS Bearer ID (LBI) : IE Ty pe: EPS Bearer ID (EBI) (73) IE Length: 1 000. .... = CR flag: 0 .... 0000 = Instance: 0 .... 0101 = EPS Bearer ID (EBI): 5 Bearer Contex t : [Grou ped IE] IE Ty pe: Bearer Contex t (93) IE Length: 69 000. .... = CR flag: 0 .... 0000 = Instance: 0 EPS Bearer ID (EBI) : IE Ty pe: EPS Bearer ID (EBI) (73) IE Len...
