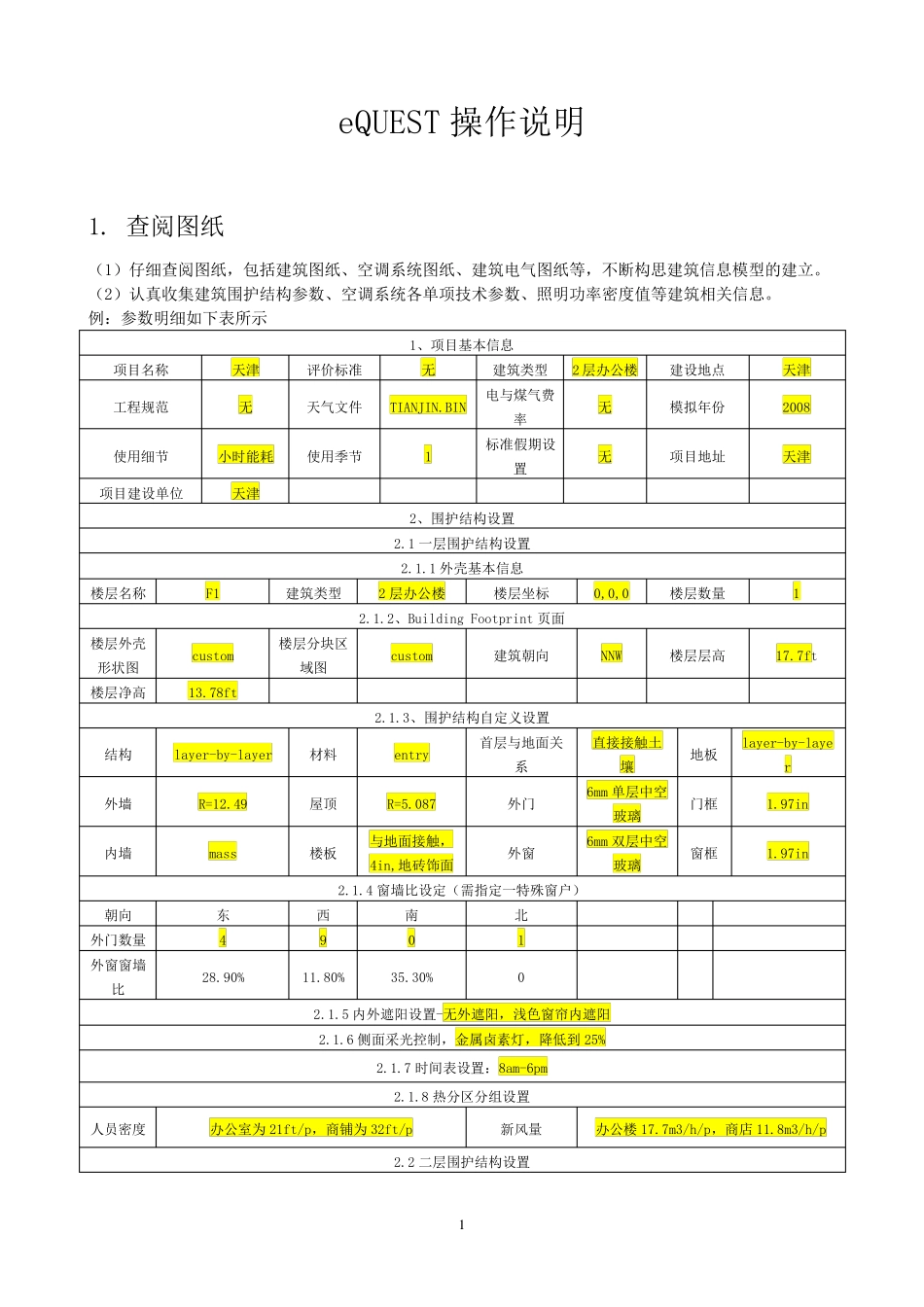

1 eQUEST 操作说明 1. 查阅图纸 （1）仔细查阅图纸，包括建筑图纸、空调系统图纸、建筑电气图纸等，不断构思建筑信息模型的建立。 （2）认真收集建筑围护结构参数、空调系统各单项技术参数、照明功率密度值等建筑相关信息。 例：参数明细如下表所示 1、项目基本信息 项目名称 天津 评价标准 无 建筑类型 2 层办公楼 建设地点 天津 工程规范 无 天气文件 TIANJIN.BIN 电与煤气费率 无 模拟年份 2008 使用细节 小时能耗 使用季节 1 标准假期设置 无 项目地址 天津 项目建设单位 天津 2、围护结构设置 2.1 一层围护结构设置 2.1.1 外壳基本信息 楼层名称 F1 建筑类型 2 层办公楼 楼层坐标 0,0,0 楼层数量 1 2.1.2、Building Footprint 页面 楼层外壳形状图 custom 楼层分块区域图 custom 建筑朝向 NNW 楼层层高 17.7ft 楼层净高 13.78ft 2.1.3、围护结构自定义设置 结构 layer-by-layer 材料 entry 首层与地面关系 直接接触土壤 地板 layer-by-layer 外墙 R=12.49 屋顶 R=5.087 外门 6mm 单层中空玻璃 门框 1.97in 内墙 mass 楼板 与地面接触，4in,地砖饰面 外窗 6mm 双层中空玻璃 窗框 1.97in 2.1.4 窗墙比设定（需指定一特殊窗户） 朝向 东 西 南 北 外门数量 4 9 0 1 外窗窗墙比 28.90% 11.80% 35.30% 0 2.1.5 内外遮 阳 设置-无外遮 阳 ，浅 色 窗帘 内遮 阳 2.1.6 侧 面采 光 控 制 ，金 属 卤 素 灯 ，降 低 到 25% 2.1.7 时间 表设置：8am-6pm 2.1.8 热 分区分组 设置 人 员 密度 办公室 为 21ft/p，商 铺 为 32ft/p 新 风 量 办公楼 17.7m3/h/p，商 店 11.8m3/h/p 2.2 二 层围护结构设置 2 2.2.1 外壳基本信息 楼层名称 F2 建筑类型 2 层办公楼 楼层坐标 0,0,17.7ft 楼层数量 1 2.2.2、Building Footprint 页面 楼层外壳形状图 custom 楼层分块区域图 custom 建筑朝向 NNW 楼层层高 14.8ft 楼层净高 10.8ft 2.2.3、维护结构自定义设置 结构 材料 首层与地面关系 地板 外墙 R=12.49 屋顶 R=13.56 外门 西 10 个 门框 1.97in 内墙 楼板 与地面接触，4in,地砖饰面 外窗 6mm 双层中空玻璃 窗框 1.97in 2.2.4 窗墙比设定（需指定一特殊窗户） 朝向 东 西 南 北 外门数量 0 10 0 0 窗墙比 59.44% 9.00% 14.60% ...
