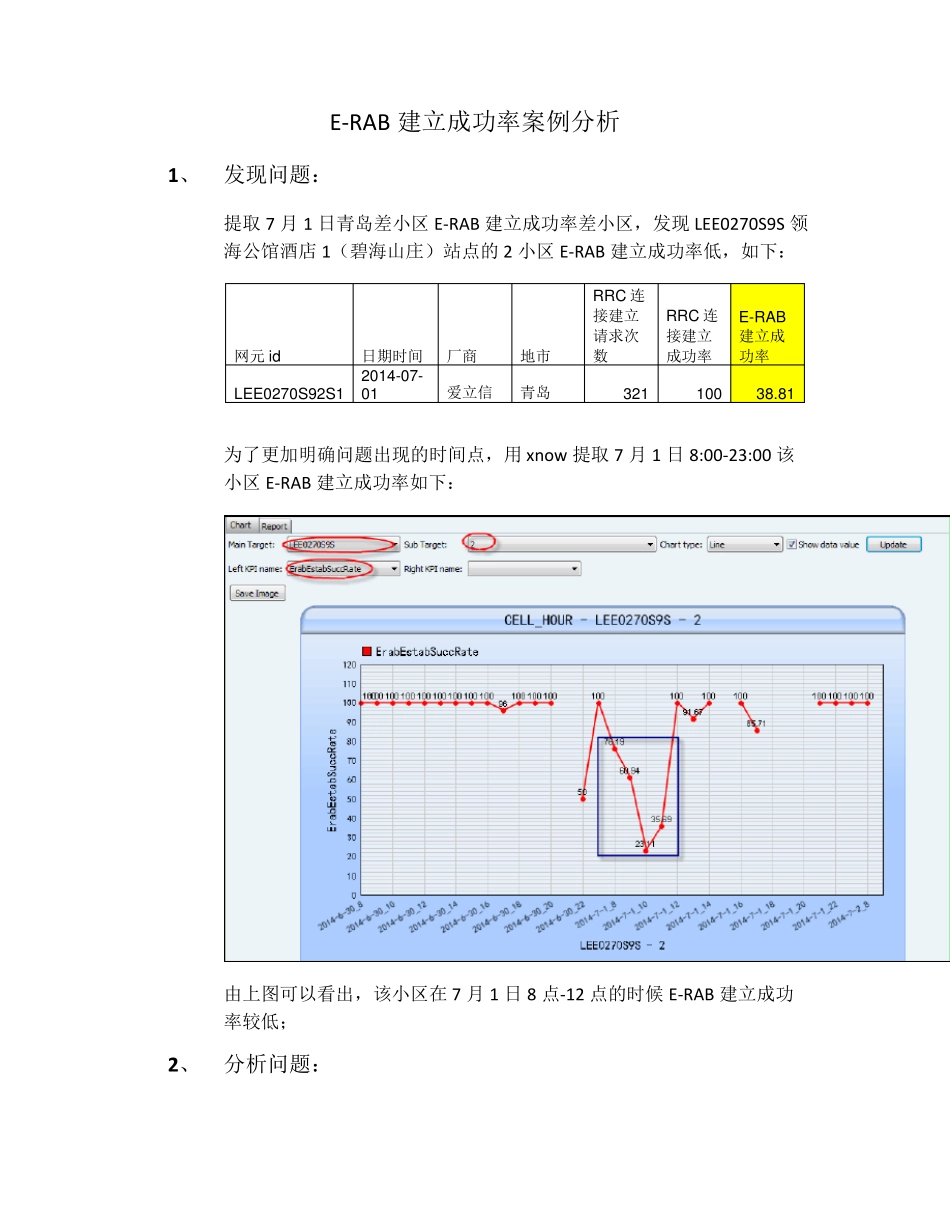

E-RAB 建立成功率案例分析 1 、 发现问题： 提取 7 月 1 日青岛差小区 E-RAB 建立成功率差小区，发现 LEE0270S9S 领海公馆酒店 1（碧海山庄）站点的 2 小区 E-RAB 建立成功率低，如下： 网元 id 日期时间 厂商 地市 RRC 连接建立请求次数 RRC 连接建立成功率 E-RAB建立成功率 LEE0270S92S1 2014-07-01 爱立信 青岛 321 100 38.81 为了更加明确问题出现的时间点，用 xnow 提取 7 月 1 日 8:00-23:00 该小区 E-RAB 建立成功率如下： 由上图可以看出，该小区在 7 月 1 日 8 点-12 点的时候 E-RAB 建立成功率较低； 2 、 分析问题： (1) 从计算cou nter 入手 E-RAB 建立成功率=(pmErabEstabSuccInit+pmErabEstabSuccAdded)/ (pmErabEstabAttInit+pmErabEstabAttAdded) * 100% 由上公式可知： E-RAB 建立成功率可分为两部分： Part a： Signalling connection setuptriggered by initial UE message； 相关 counter 部分： pmErabEstabSuccInit/pmErabEstabAttInit Part b： E-RAB setup triggered by MME sending E-RAB setup request to RBS; 相关 counter 部分： pmErabEstabSuccAdded/pmErabEstabAttAdded (2) 定位 E-RAB 建立成功率低是因为 Part a 还是 Part b 通过 xnow 分别提取了这两部分建立申请和建立成功次数对比数据如下： Part a: 由上图可以看出，Init 的建立成功次数基本上等于建立申请次数，成功率很高，没有问题； Part b： 由上图可以看出，8:00-12：00 点时 Added 的 E-RAB 建立申请次数很高，最高达 235 次，但建立成功次数为 0，导致整体 E-RAB 建立成功率低； (3) 分析信令触发cou nter 的流程 Cou nter :pmErabEstabSu ccAdded 和pmErabEstabAttAdded 的触发流程如下图： 由上图可知： 如果E-RAB 建立失败，pmErabEstabSu ccAdded 不被触发的基础原因就有3个，如上图所示： 1、 License not ok，会触发cou nter：pmErabEstabFailAddedLic； 2、 上行 GBR 资源过载：触发cou nter：pmErabEstabFailGbrDlEnb 3、 下行 GBR 资源过载：触发cou nter：pmErabEstabFailGbrUlEnb (4) 提取以上三个E-RAB 建立失败原因的3 个cou nter，定位原因 提取了7 月1 日8:00-23:00 该三个cou nter 的取值，如下图： 由上图可知： E-RAB 建立申请次数等于pmErab...
