ES1401焊缝及外观质量验收规范_Rev02

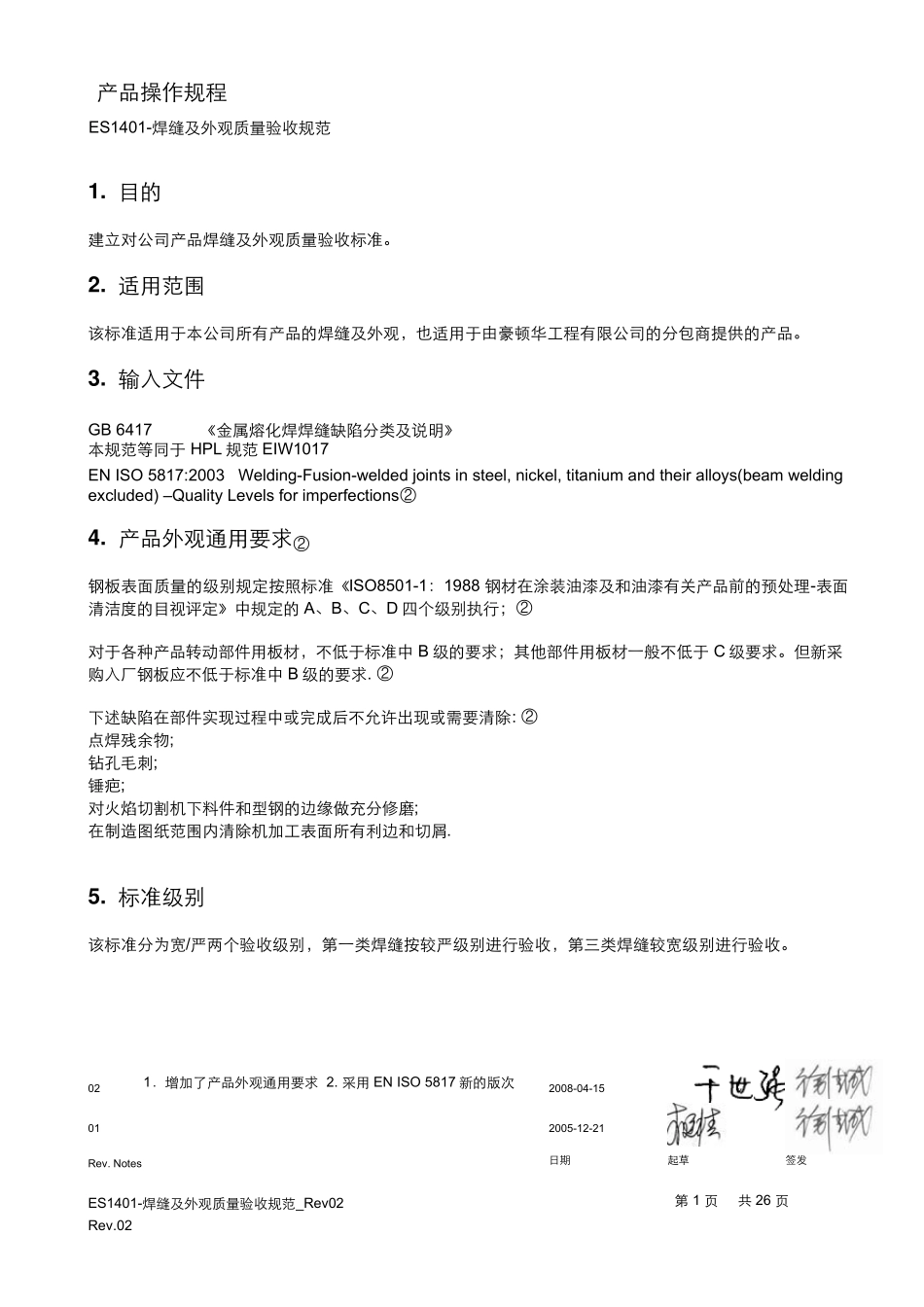

ES1401焊缝及外观质量验收规范_Rev02_第1页
1/26

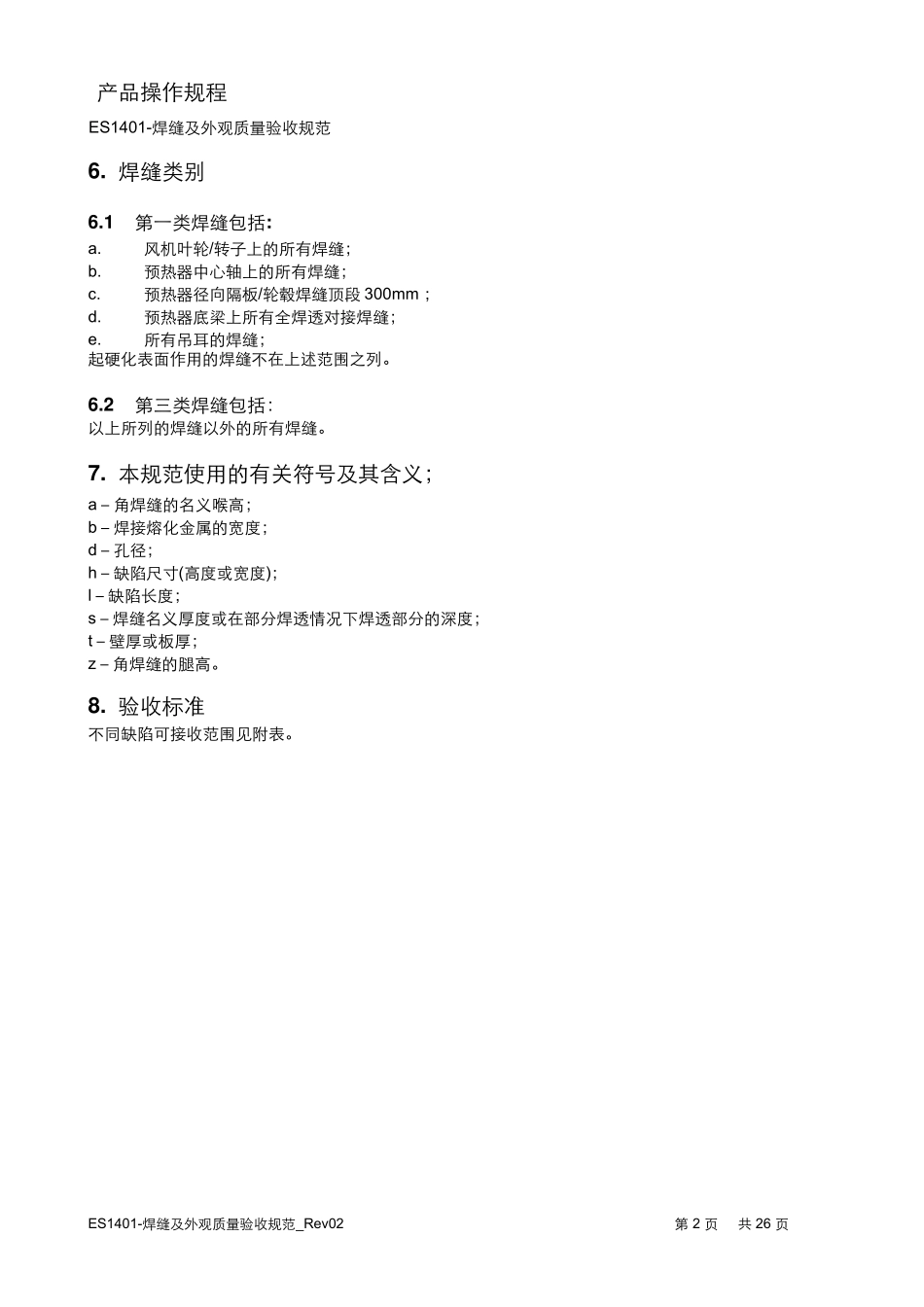

ES1401焊缝及外观质量验收规范_Rev02_第2页
2/26

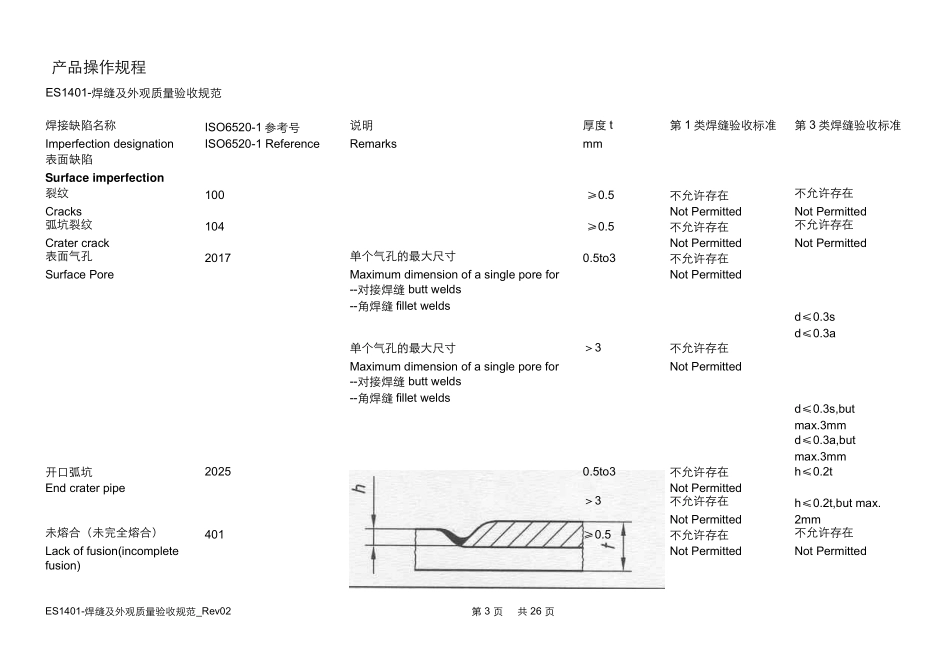

ES1401焊缝及外观质量验收规范_Rev02_第3页
3/26
产品操作规程 ES1401-焊缝及外观质量验收规范 02 1.增加了产品外观通用要求 2. 采用 EN ISO 5817 新的版次 2008-04-15 01 2005-12-21 Rev. Notes 日期 起草 签发 ES1401-焊缝及外观质量验收规范_Rev02 Rev.02 第 1 页 共 26 页 1 . 目的 建立对公司产品焊缝及外观质量验收标准。 2 . 适用范围 该标准适用于本公司所有产品的焊缝及外观,也适用于由豪顿华工程有限公司的分包商提供的产品。 3 . 输入文件 GB 6417 《金属熔化焊焊缝缺陷分类及说明》 本规范等同于 HPL 规范 EIW1017 EN ISO 5817:2003 Welding-Fusion-welded joints in steel, nickel, titanium and their alloys(beam welding excluded) –Quality Levels for imperfections② 4 . 产品外观通用要求② 钢板表面质量的级别规定按照标准《ISO8501-1:1988 钢材在涂装油漆及和油漆有关产品前的预处理-表面清洁度的目视评定》中规定的 A、B、C、D 四个级别执行;② 对于各种产品转动部件用板材,不低于标准中 B 级的要求;其他部件用板材一般不低于 C 级要求。但新采购入厂钢板应不低于标准中 B 级的要求. ② 下述缺陷在部件实现过程中或完成后不允许出现或需要清除: ② 点焊残余物; 钻孔毛刺; 锤疤; 对火焰切割机下料件和型钢的边缘做充分修磨; 在制造图纸范围内清除机加工表面所有利边和切屑. 5 . 标准级别 该标准分为宽/严两个验收级别,第一类焊缝按较严级别进行验收,第三类焊缝较宽级别进行验收。 产品操作规程 ES1401-焊缝及外观质量验收规范 ES1401-焊缝及外观质量验收规范_Rev02 第 2 页 共 26 页 6. 焊缝类别 6.1 第一类焊缝包括: a. 风机叶轮/转子上的所有焊缝; b. 预热器中心轴上的所有焊缝; c. 预热器径向隔板/轮毂焊缝顶段 300mm ; d. 预热器底梁上所有全焊透对接焊缝; e. 所有吊耳的焊缝; 起硬化表面作用的焊缝不在上述范围之列。 6.2 第三类焊缝包括: 以上所列的焊缝以外的所有焊缝。 7. 本规范使用的有关符号及其含义; a-角焊缝的名义喉高; b-焊接熔化金属的宽度; d-孔径; h-缺陷尺寸(高度或宽度); l-缺陷长度; s-焊缝名义厚度或在部分焊透情况下焊透部分的深度; t-壁厚或板厚; z-角焊缝的腿高。 8. 验收标准 不同缺陷可接收范围见附表。 产品操作规程 ES1401-焊缝及外观质量验收规范 ES1401-焊缝及外观...
