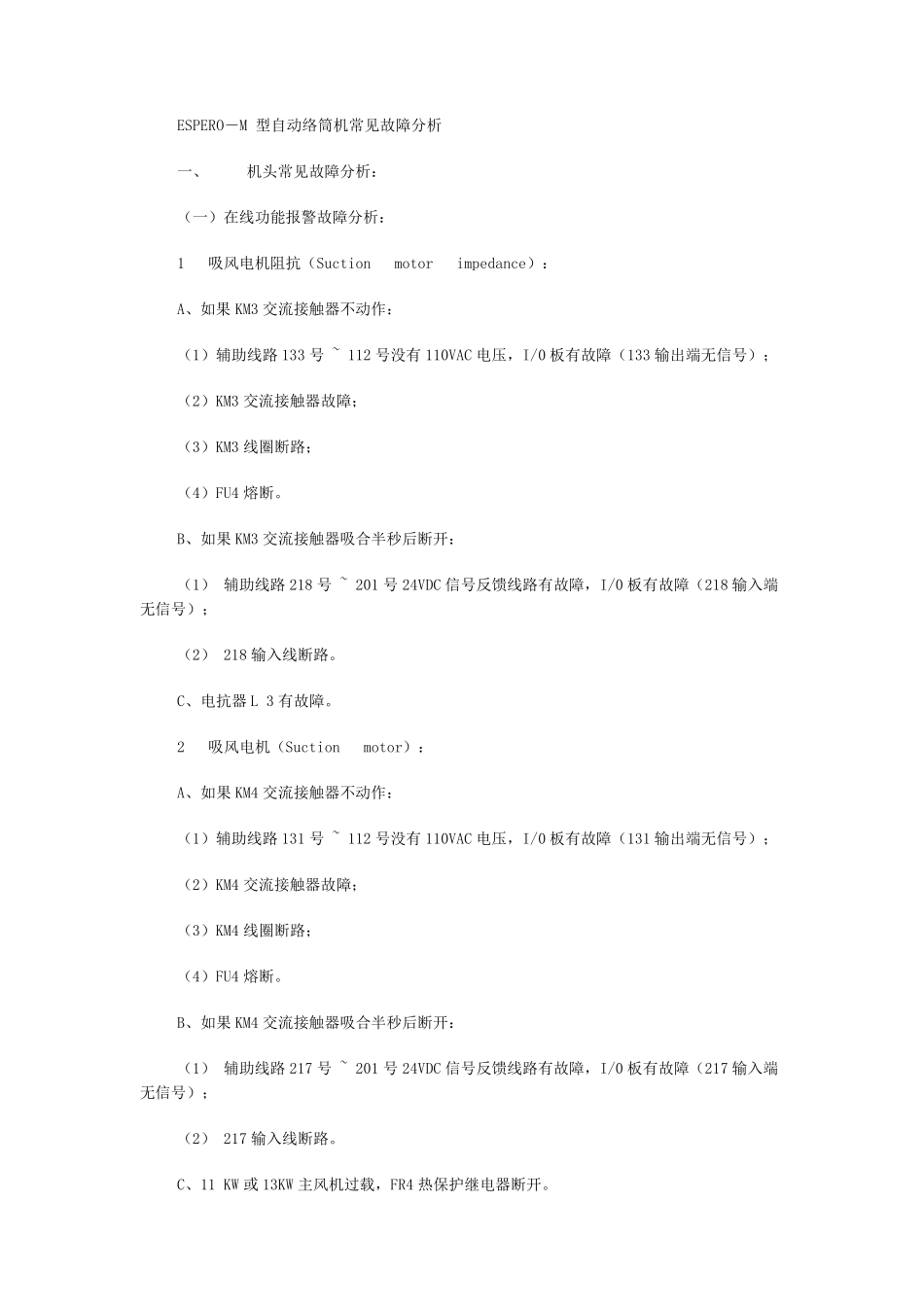

ESPEROM型自动络筒机常见故障分析_第1页
1/9

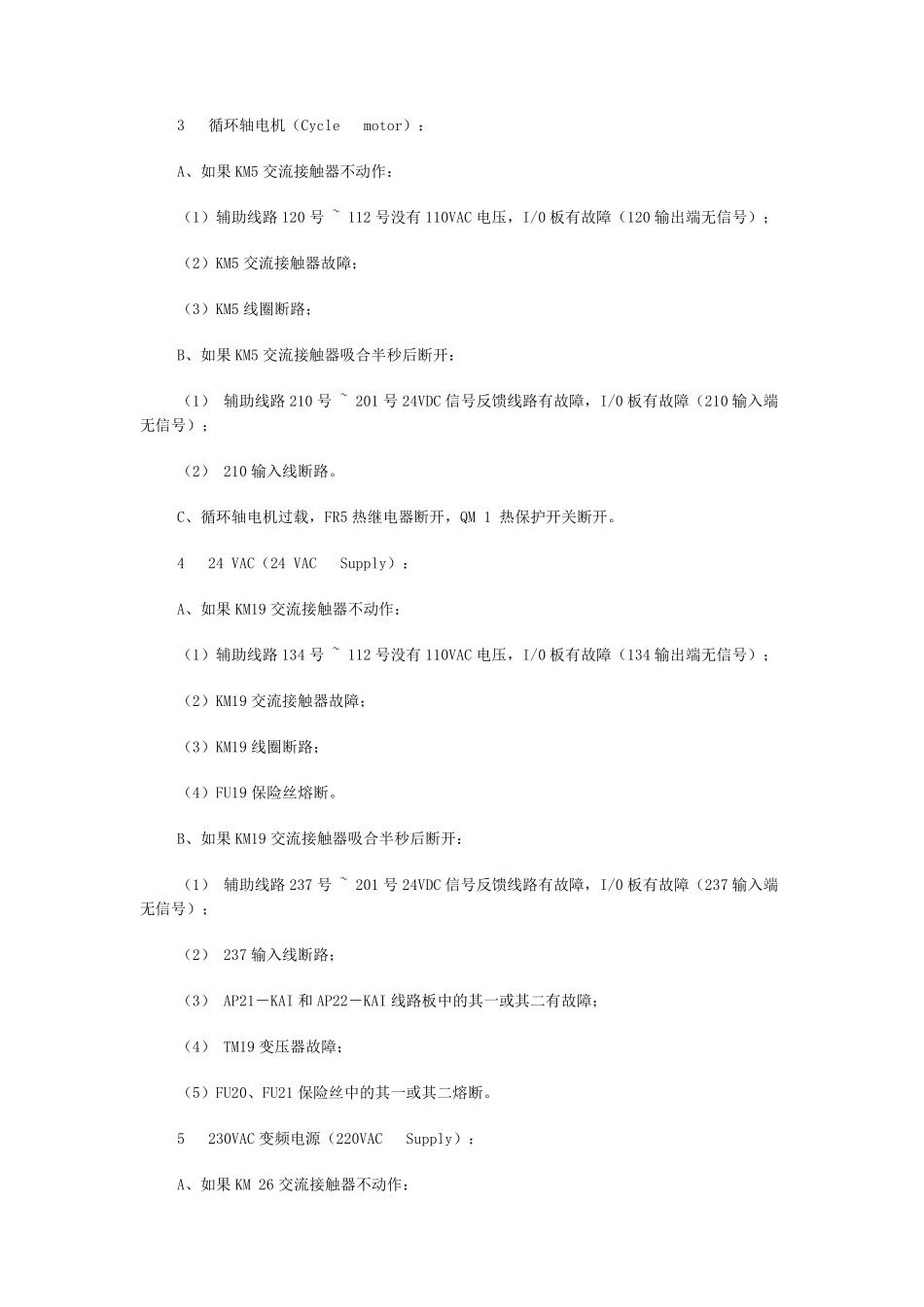

ESPEROM型自动络筒机常见故障分析_第2页
2/9

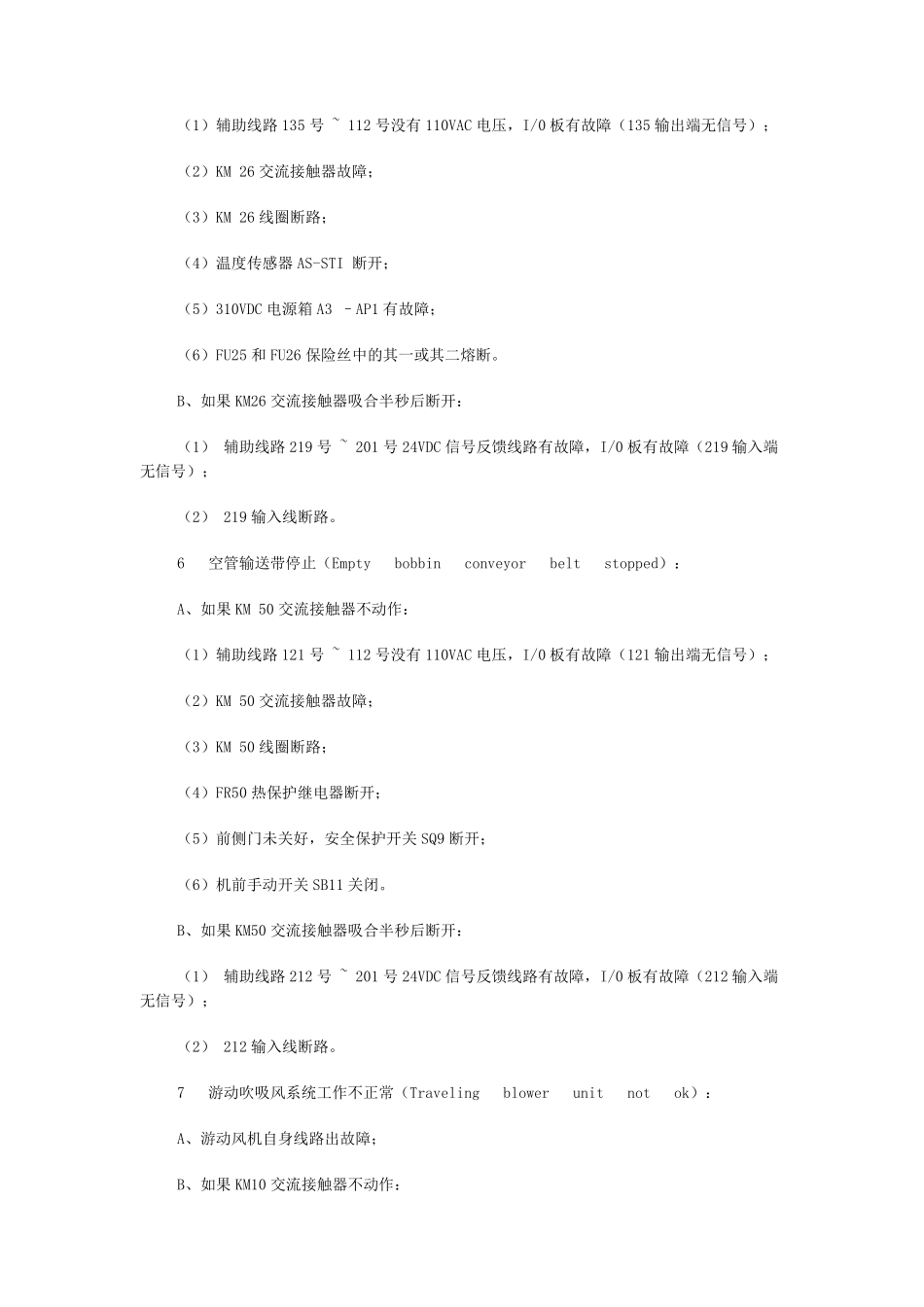

ESPEROM型自动络筒机常见故障分析_第3页
3/9
ESPERO-M 型自动络筒机常见故障分析 一、 机头常见故障分析: (一)在线功能报警故障分析: 1 吸风电机阻抗(Suction motor impedance): A、如果 KM3 交流接触器不动作: (1)辅助线路 133 号 ~ 112 号没有 110VAC 电压,I/0 板有故障(133 输出端无信号); (2)KM3 交流接触器故障; (3)KM3 线圈断路; (4)FU4 熔断。 B、如果 KM3 交流接触器吸合半秒后断开: (1) 辅助线路 218 号 ~ 201 号 24VDC 信号反馈线路有故障,I/0 板有故障(218 输入端无信号); (2) 218 输入线断路。 C、电抗器 L 3 有故障。 2 吸风电机(Suction motor): A、如果 KM4 交流接触器不动作: (1)辅助线路 131 号 ~ 112 号没有 110VAC 电压,I/0 板有故障(131 输出端无信号); (2)KM4 交流接触器故障; (3)KM4 线圈断路; (4)FU4 熔断。 B、如果 KM4 交流接触器吸合半秒后断开: (1) 辅助线路 217 号 ~ 201 号 24VDC 信号反馈线路有故障,I/0 板有故障(217 输入端无信号); (2) 217 输入线断路。 C、11 KW 或 13KW 主风机过载,FR4 热保护继电器断开。 3 循环轴电机(Cycle motor): A、如果 KM5 交流接触器不动作: (1)辅助线路 120 号 ~ 112 号没有 110VAC 电压,I/0 板有故障(120 输出端无信号); (2)KM5 交流接触器故障; (3)KM5 线圈断路; B、如果 KM5 交流接触器吸合半秒后断开: (1) 辅助线路 210 号 ~ 201 号 24VDC 信号反馈线路有故障,I/0 板有故障(210 输入端无信号); (2) 210 输入线断路。 C、循环轴电机过载,FR5 热继电器断开,QM 1 热保护开关断开。 4 24 VAC(24 VAC Supply): A、如果 KM19 交流接触器不动作: (1)辅助线路 134 号 ~ 112 号没有 110VAC 电压,I/0 板有故障(134 输出端无信号); (2)KM19 交流接触器故障; (3)KM19 线圈断路; (4)FU19 保险丝熔断。 B、如果 KM19 交流接触器吸合半秒后断开: (1) 辅助线路 237 号 ~ 201 号 24VDC 信号反馈线路有故障,I/0 板有故障(237 输入端无信号); (2) 237 输入线断路; (3) AP21-KAI 和 AP22-KAI 线路板中的其一或其二有故障; (4) TM19 变压器故障; (5)FU20、FU21 保险丝中的其一或其二熔断。 5 230VAC 变频电源(...
