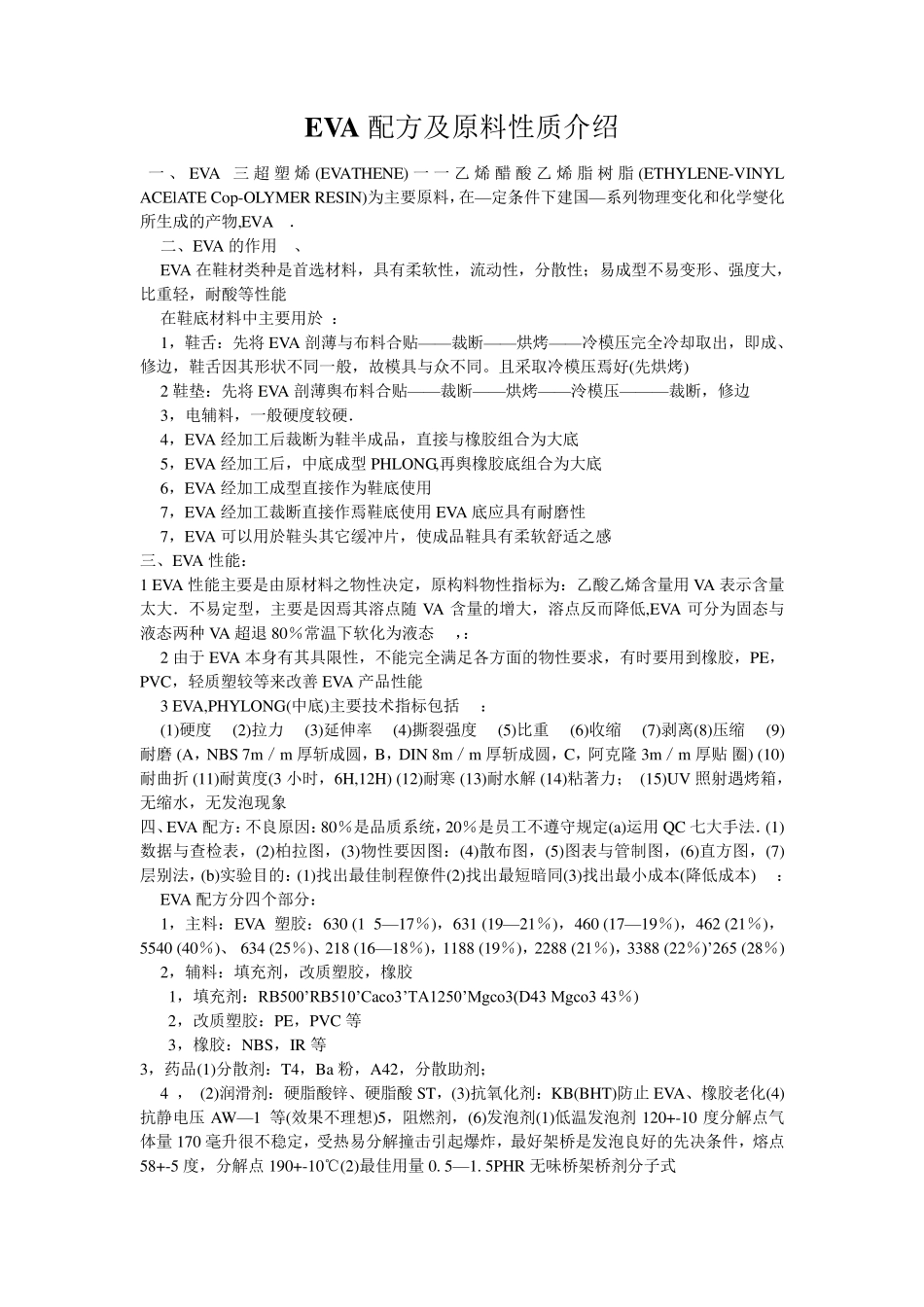

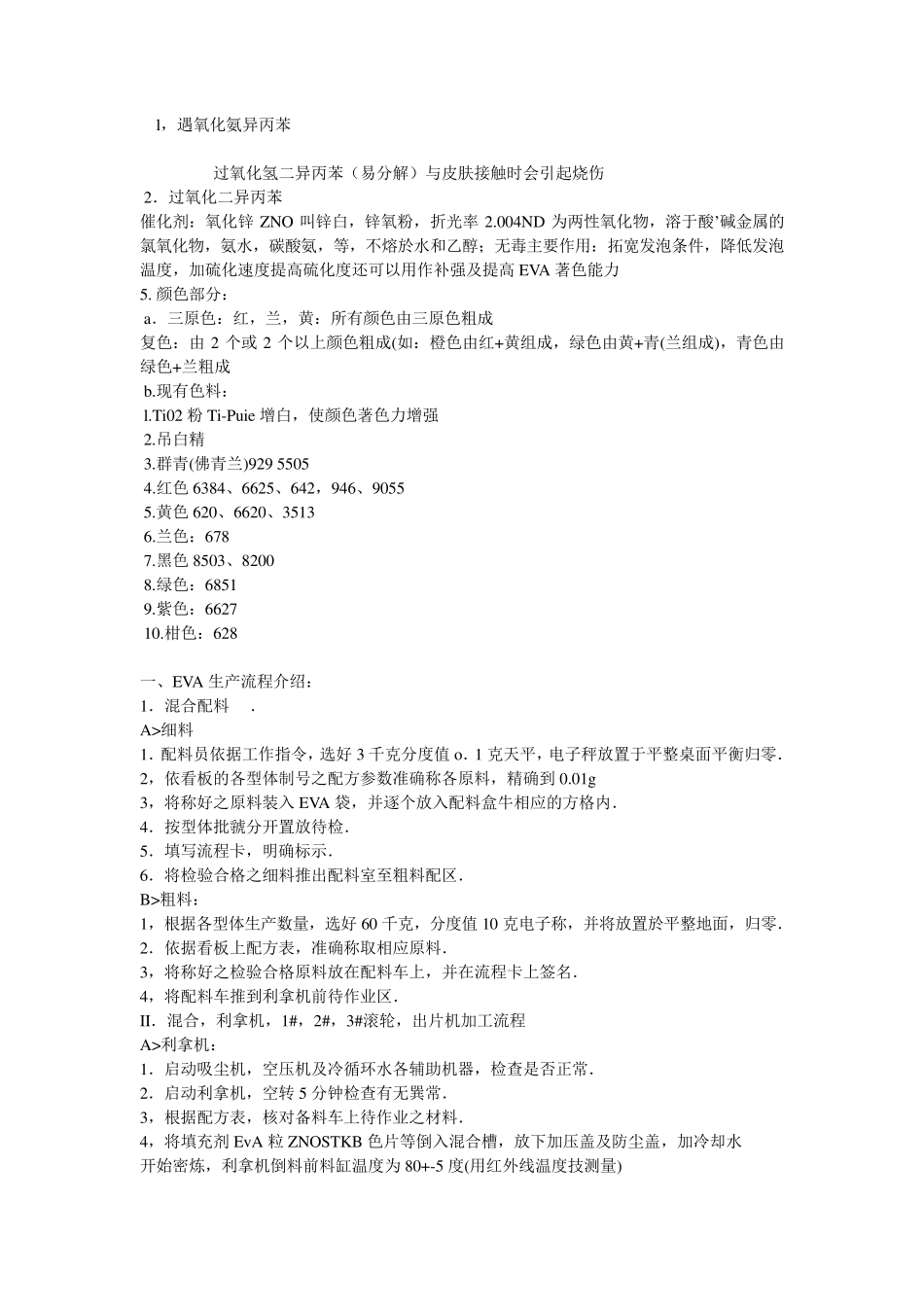

EVA 配方及原料性质介绍 一 、 EVA 三 超 塑 烯 (EVATHENE) 一 一 乙 烯 醋 酸 乙 烯 脂 树 脂 (ETHYLENE-VINYL ACElATE Cop-OLYMER RESIN)为主要原料，在—定条件下建国—系列物理变化和化学燮化所生成的产物,EVA ． 二、EVA 的作用 、 EVA 在鞋材类种是首选材料，具有柔软性，流动性，分散性；易成型不易变形、强度大，比重轻，耐酸等性能 在鞋底材料中主要用於 ： 1，鞋舌：先将 EVA 剖薄与布料合贴——裁断——烘烤——冷模压完全冷却取出，即成、修边，鞋舌因其形状不同一般，故模具与众不同。且采取冷模压焉好(先烘烤) 2 鞋垫：先将 EVA 剖薄舆布料合贴——裁断——烘烤——泠模压———裁断，修边 3，电辅料，一般硬度较硬． 4，EVA 经加工后裁断为鞋半成品，直接与橡胶组合为大底 5，EVA 经加工后，中底成型 PHLONG,再舆橡胶底组合为大底 6，EVA 经加工成型直接作为鞋底使用 7，EVA 经加工裁断直接作焉鞋底使用 EVA 底应具有耐磨性 7，EVA 可以用於鞋头其它缓冲片，使成品鞋具有柔软舒适之感 三、EVA 性能： 1 EVA 性能主要是由原材料之物性决定，原构料物性指标为：乙酸乙烯含量用 VA 表示含量太大．不易定型，主要是因焉其溶点随VA 含量的增大，溶点反而降低,EVA 可分为固态与液态两种 VA 超退80％常温下软化为液态 ，： 2 由于EVA 本身有其具限性，不能完全满足各方面的物性要求，有时要用到橡胶，PE，PVC，轻质塑较等来改善EVA 产品性能 3 EVA,PHYLONG(中底)主要技术指标包括 ： (1)硬度 (2)拉力 (3)延伸率 (4)撕裂强度 (5)比重 (6)收缩 (7)剥离(8)压缩 (9)耐磨 (A，NBS 7m／m 厚斩成圆，B，DIN 8m／m 厚斩成圆，C，阿克隆 3m／m 厚贴 圈) (10)耐曲折 (11)耐黄度(3 小时，6H,12H) (12)耐寒 (13)耐水解 (14)粘著力； (15)UV 照射遇烤箱，无缩水，无发泡现象 四、EVA 配方：不良原因：80％是品质系统，20％是员工不遵守规定(a)运用 QC 七大手法．(1)数据与查检表，(2)柏拉图，(3)物性要因图：(4)散布图，(5)图表与管制图，(6)直方图，(7)层别法，(b)实验目的：(1)找出最佳制程僚件(2)找出最短暗同(3)找出最小成本(降低成本) ： EVA 配方分四个部分： 1，主料：EVA 塑胶：630 (1 5—17％)，631 (19—21％)，460 (17—19％)，462 (21％)，5540 (40％)、 634 (25％)、218 (16—18％)，1188 (19％)，2288 (21％)，338...
