建构筑物消防员初级-电工学基础-直流电路和交流电VIP专享

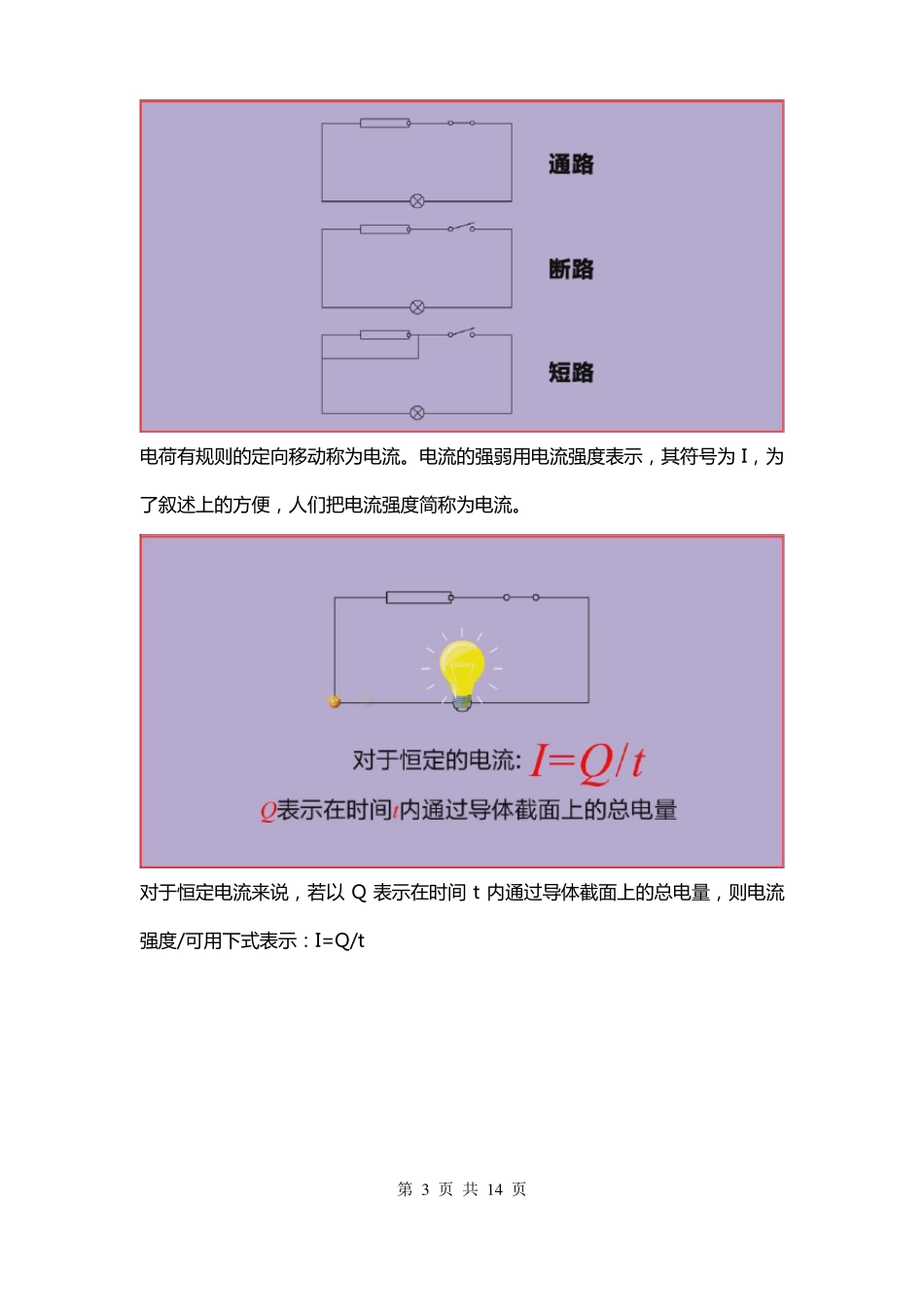

建构筑物消防员初级-电工学基础-直流电路和交流电姓名：__________指导：__________日期：__________第 1 页 共 14 页2017-05-15 14:28我们来学习电气消防基础知识，先看电工学基础。这包括三部分：直流电路、交流电、和常用电工仪表。我们将分两次讲解，本节学习前两部分。一、直流电路。（一）电路和电流。1、电路。电流所流过的路径叫作电路。为了绘图方便和便于分析，国家规定了各种电气元件的图形符号，用图形符号画成的图称为电路图。电路一般是由电源、负载、导线和开关四个基本部分组成。电源是提供电能的设备，常见的有干电池、发电机等；负载是各种用电设备的通称，如灯泡、电动机等；导线是连接电源和负载，用于输送和分配电能，常用的有铜线和铝线；开关是控制电路的导通和断开的设备，常用的有闸刀开关、按钮开关、空气开关等。电路一般有通路、断路和短路三种状态。第 2 页 共 14 页电荷有规则的定向移动称为电流。电流的强弱用电流强度表示，其符号为 I，为了叙述上的方便，人们把电流强度简称为电流。对于恒定电流来说，若以 Q 表示在时间 t 内通过导体截面上的总电量，则电流强度/可用下式表示：I=Q/t第 3 页 共 14 页电流分脉动、交流和直流电流三大类。凡大小和方向都不随时间变化的电流称为稳恒电流，简称直流；凡大小和方向都随时间变化的电流称为交流电流；凡电流的大小随时间变化，但方向不随时间变化的电流，称为脉动电流。（二）电压、电位和电动势。电压又称电压差，是衡量电场力做功大小的物理量，用 U 带下标符号表示，如U_AB 表示 A、B 两点间的电压。其大小为电场力将电荷从点移到点所做的功召和电量的比值，表达式为：U_AB=W_AB/q第 4 页 共 14 页电压不但有大小而且有方向。电压总是对电路中的两点而言，因而用双下标表示，其中前一个下标代表正电荷运动的起点，后一个下标表示正电荷运动的终点，电压的方向则由起点指向终点。在电路图中，电压的方向也称作电压的极性，用“+、-”两个符号表示。2、电位。电路中某点相对于参考点的电压称为该点的电位，单位为伏特，用 v 表示。参考点的电位规定为零电位。通常选用大地为参考点，在电子仪器中，常把金属机壳或电路的公共接点作为参考点。电压的大小和参考点的位置无关。电路中 A、B 两点间的电位之差，称为该两点的电位差（电压），表达式为：U_AB=V_A-V_B第 5 页 共 14 页电源的电动势指电源力移送单位正电荷从负极到正...
