开关弹簧操作机构

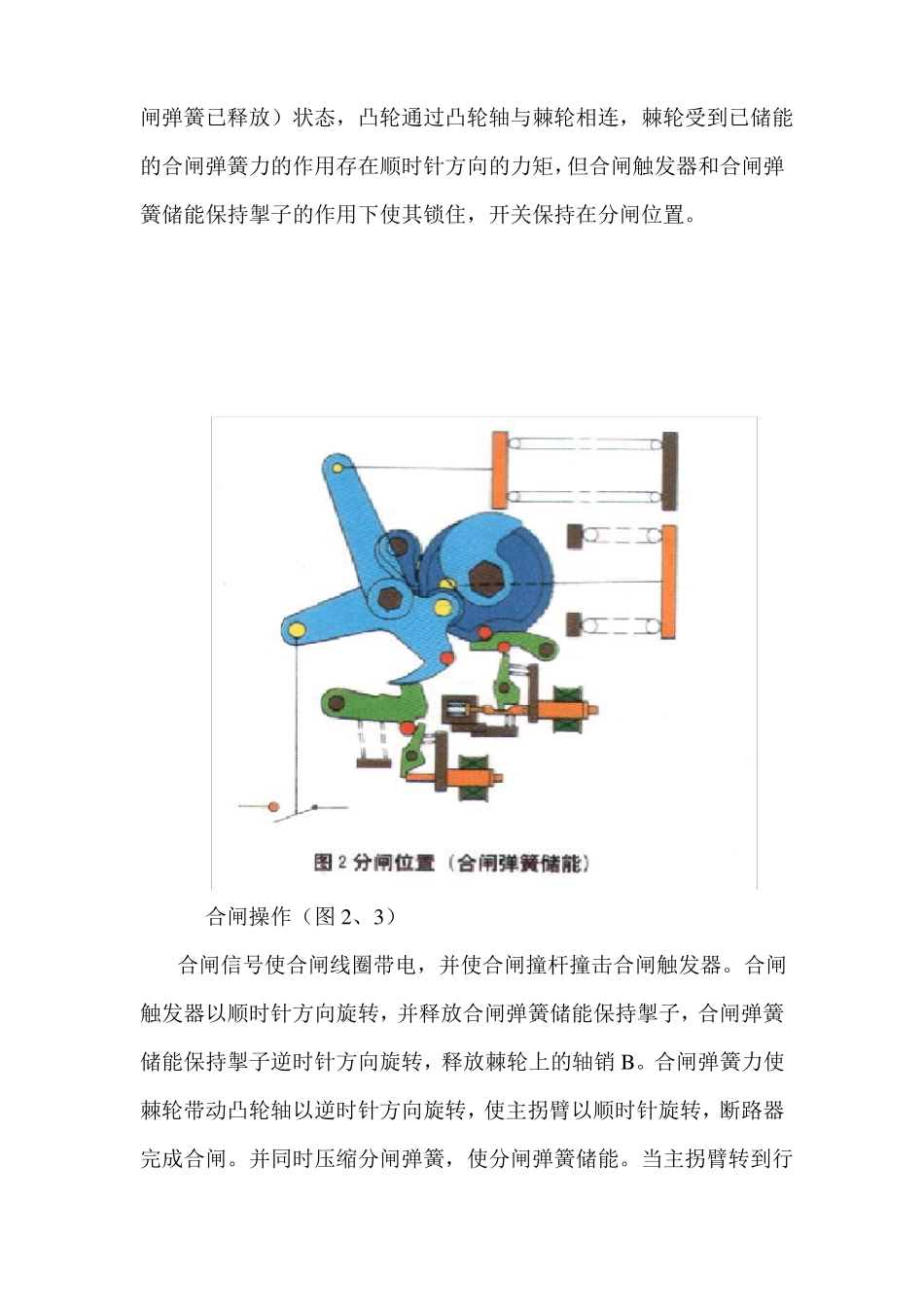

一、弹簧操动机构弹簧操动机构是一种以弹簧作为储能元件的机械式操动机构。弹簧的储能借助电动机通过减速装置来完成，并经过锁扣系统保持在储能状态。开断时，锁扣借助磁力脱扣，弹簧释放能量，经过机械传递单元使触头运动。弹簧操动机构结构简单，可靠性高，分合闸操作采用两个螺旋压缩弹簧实现。储能电机给合闸弹簧储能，合闸时合闸弹簧的能量一部分用来合闸，另一部分用来给分闸弹簧储能。合闸弹簧一释放，储能电机立刻给其储能，储能时间不超过 15s（储能电机采用交直流两用电机）。运行时分合闸弹簧均处于压缩状态，而分闸弹簧的释放有一独立的系统，与合闸弹簧没有关系。这样设计的弹簧操动机构具有高度的可靠性和稳定性，既可满足 O-0.3 sec -CO-180 sec -CO 操作循环，又可满足 CO-15sec-CO 操作循环，机械稳定性试验达 10000 次。1.1 CT20 弹簧操动机构动作原理CT20 型弹簧操动机构（图 1、图 2、图 3）利用电动机给合闸弹簧储能，断路器在合闸弹簧的作用下合闸，同时使分闸弹簧储能。储存在分闸弹簧的能量使断路器分闸。1.1.1 分闸动作过程图 1 所示状态为开关处于合闸位置，合闸弹簧已储能（同时分闸弹簧也已储能完毕）。此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力，但在分闸触发器和分闸保持掣子的作用下将其锁住，开关保持在合闸位置。分闸操作（图 1、2）分闸信号使分闸线圈带电并使分闸撞杆撞击分闸触发器，分闸触发器以顺时针方向旋转并释放分闸保持掣子，分闸保持掣子也以顺时针方向旋转释放主拐臂上的轴销 A，分闸弹簧力使主拐臂逆时针旋转，断路器分闸。1.1.2 合闸操作过程图 2 所示状态为开关处于分闸位置，此时合闸弹簧为储能（分闸弹簧已释放）状态，凸轮通过凸轮轴与棘轮相连，棘轮受到已储能的合闸弹簧力的作用存在顺时针方向的力矩，但合闸触发器和合闸弹簧储能保持掣子的作用下使其锁住，开关保持在分闸位置。合闸操作（图 2、3）合闸信号使合闸线圈带电，并使合闸撞杆撞击合闸触发器。合闸触发器以顺时针方向旋转，并释放合闸弹簧储能保持掣子，合闸弹簧储能保持掣子逆时针方向旋转，释放棘轮上的轴销 B。合闸弹簧力使棘轮带动凸轮轴以逆时针方向旋转，使主拐臂以顺时针旋转，断路器完成合闸。并同时压缩分闸弹簧，使分闸弹簧储能。当主拐臂转到行程末端时，分闸触发器和合闸保持掣子将轴销 A 锁住，开关保持在合闸位置。1.1.3 合闸弹簧储能过程图 3 所示状态为开关处于合闸位置...
