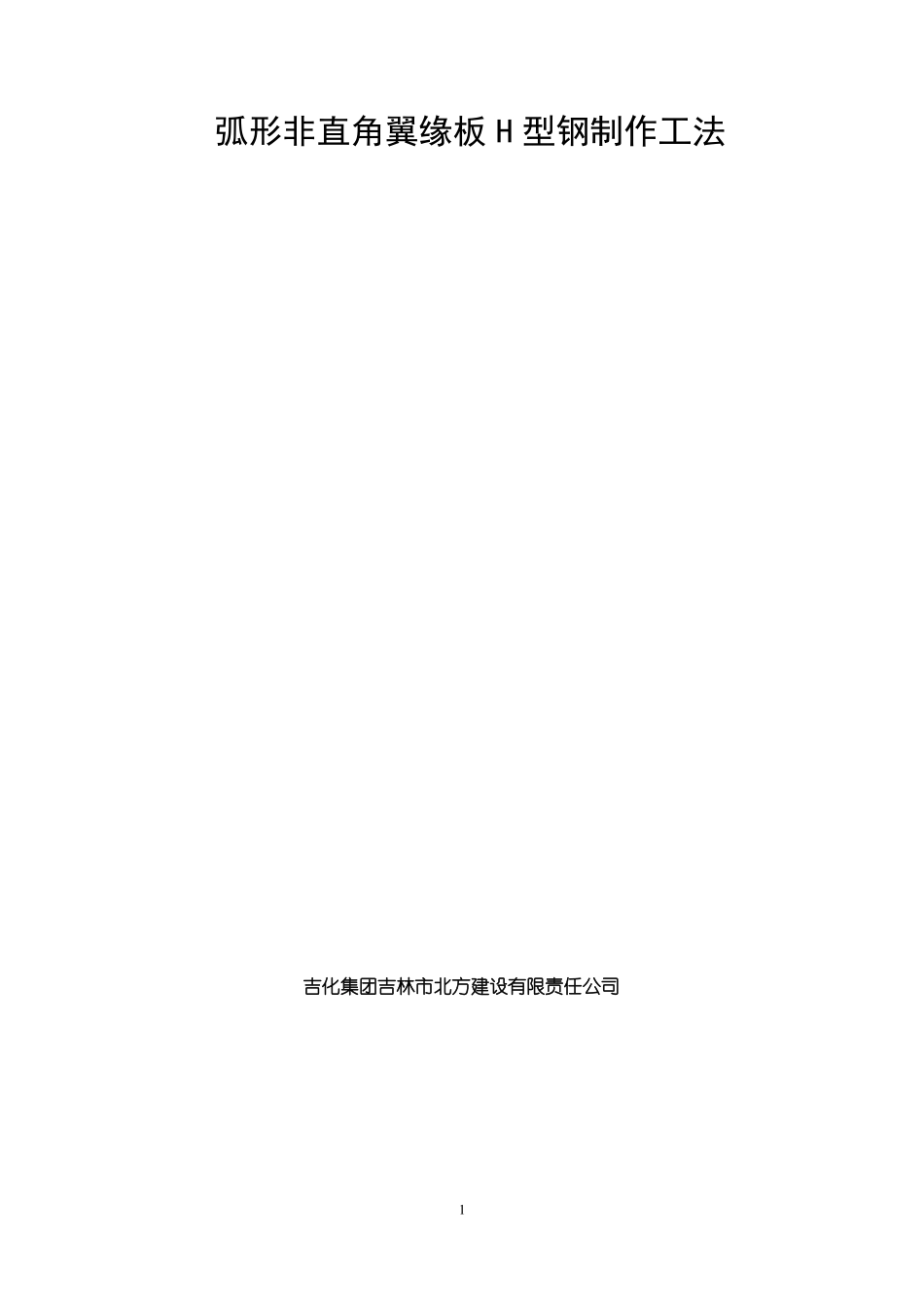

弧形非直角翼缘板H型钢制作工法

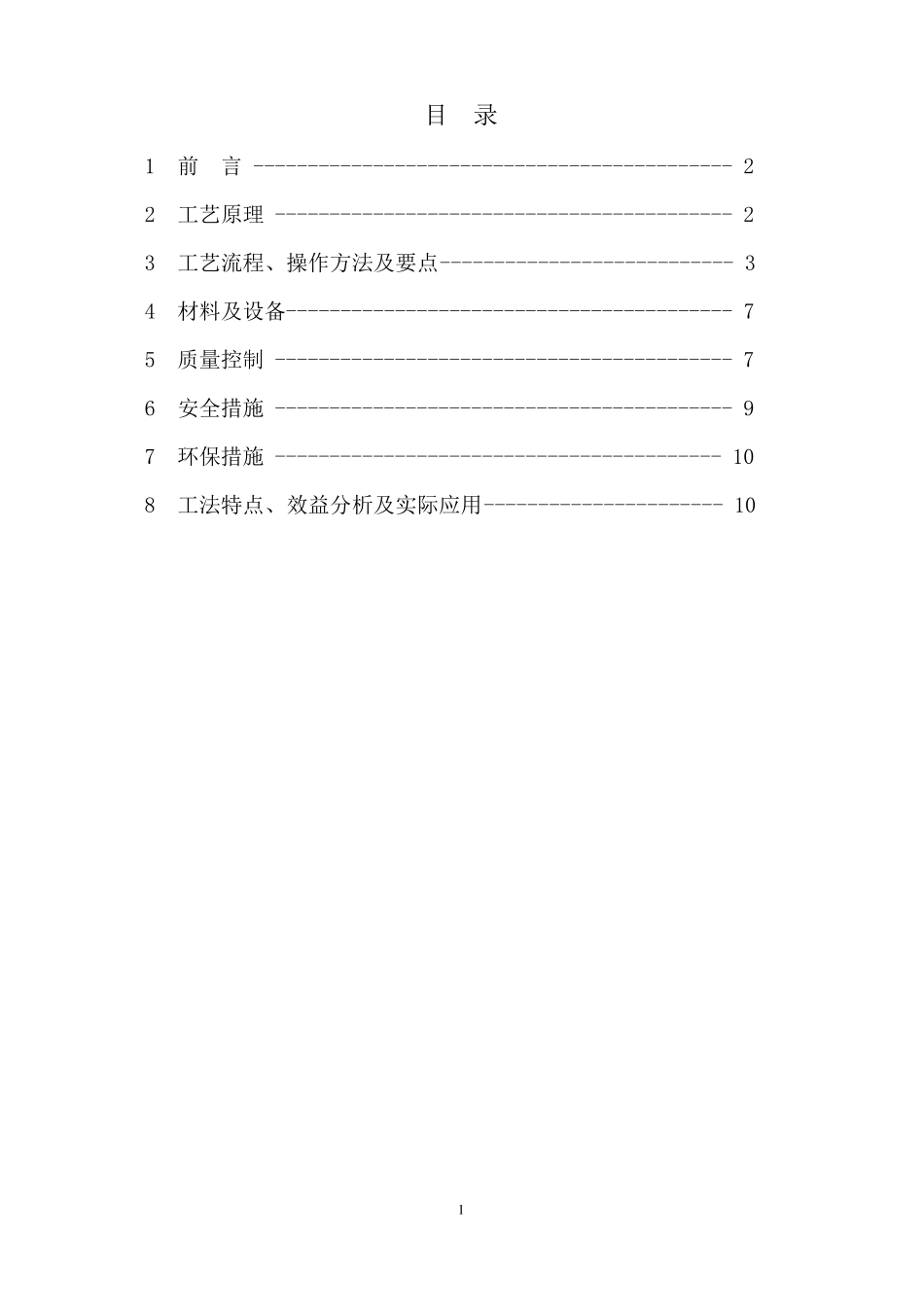

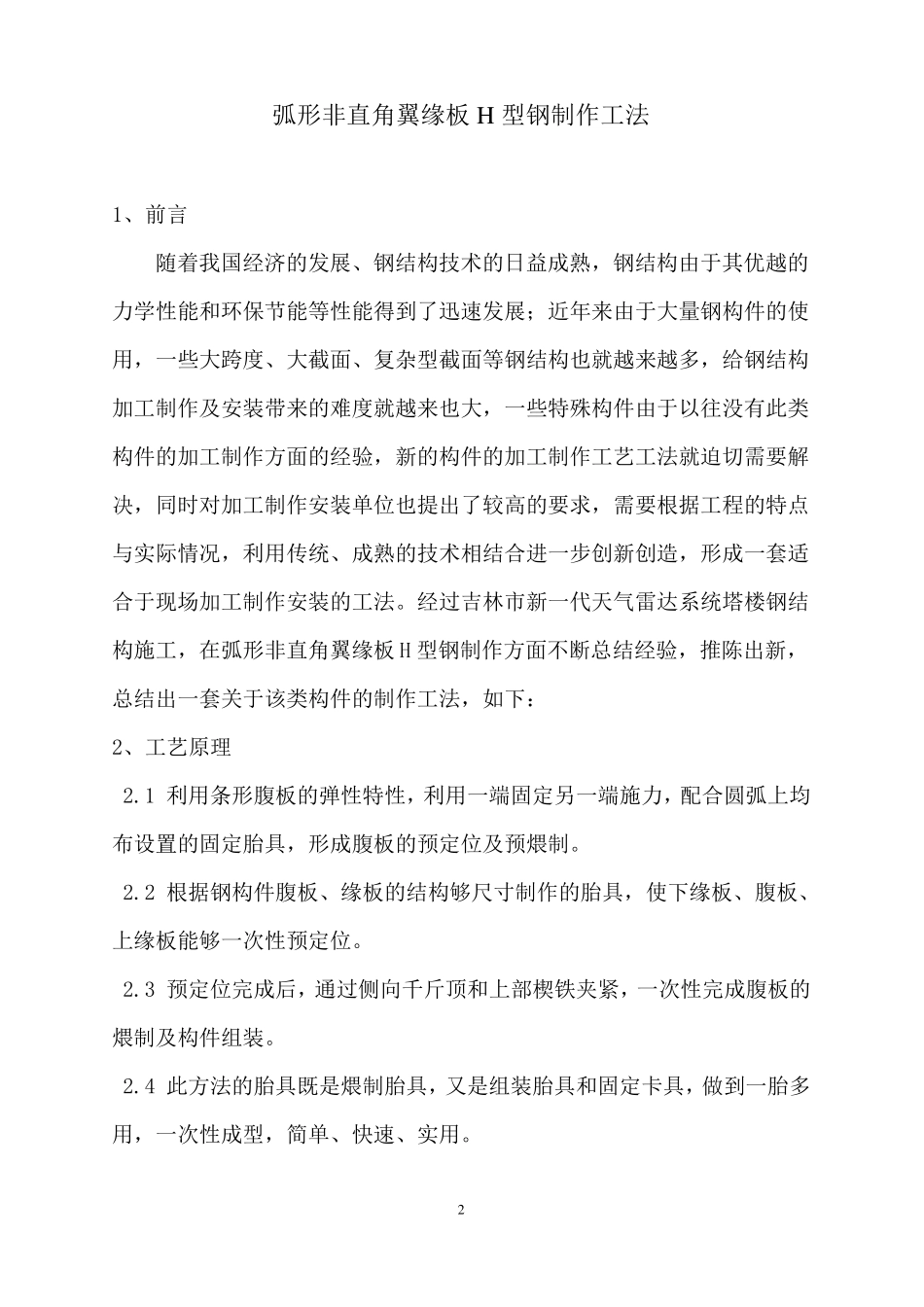

弧形非直角翼缘板 H 型钢制作工法吉化集团吉林市北方建设有限责任公司1目录1前言 -------------------------------------------- 22工艺原理 ------------------------------------------ 23工艺流程、操作方法及要点--------------------------- 34材料及设备----------------------------------------- 75质量控制 ------------------------------------------ 76安全措施 ------------------------------------------ 97环保措施 ----------------------------------------- 108工法特点、效益分析及实际应用---------------------- 101弧形非直角翼缘板 H 型钢制作工法1、前言随着我国经济的发展、钢结构技术的日益成熟，钢结构由于其优越的力学性能和环保节能等性能得到了迅速发展；近年来由于大量钢构件的使用，一些大跨度、大截面、复杂型截面等钢结构也就越来越多，给钢结构加工制作及安装带来的难度就越来也大，一些特殊构件由于以往没有此类构件的加工制作方面的经验，新的构件的加工制作工艺工法就迫切需要解决，同时对加工制作安装单位也提出了较高的要求，需要根据工程的特点与实际情况，利用传统、成熟的技术相结合进一步创新创造，形成一套适合于现场加工制作安装的工法。经过吉林市新一代天气雷达系统塔楼钢结构施工，在弧形非直角翼缘板 H 型钢制作方面不断总结经验，推陈出新，总结出一套关于该类构件的制作工法，如下：2、工艺原理 2.1 利用条形腹板的弹性特性，利用一端固定另一端施力，配合圆弧上均布设置的固定胎具，形成腹板的预定位及预煨制。 2.2 根据钢构件腹板、缘板的结构够尺寸制作的胎具，使下缘板、腹板、上缘板能够一次性预定位。 2.3 预定位完成后，通过侧向千斤顶和上部楔铁夹紧，一次性完成腹板的煨制及构件组装。 2.4 此方法的胎具既是煨制胎具，又是组装胎具和固定卡具，做到一胎多用，一次性成型，简单、快速、实用。23、工艺流程、操作方法及要点3.1 工艺流程钢构件放样→构件零部件加工→胎具现场实际放样→胎具制作→胎具校核→组对→焊接→质量检验→无损检测3.2 工艺图示及操作方法343.2.1 用计算机进行图纸分解构件精确放样后采用数控切割机进行零部件和胎具的下料切割，主要的是控制非直角翼板弧度，（非直角翼板是三维的，附视尺寸不是展开尺寸）并根据到货板材规格进行下料，减少材料损耗。3.2.2 根据构件尺寸及板厚在组装平台上放样后设置一组（6-12 个）胎具及...
