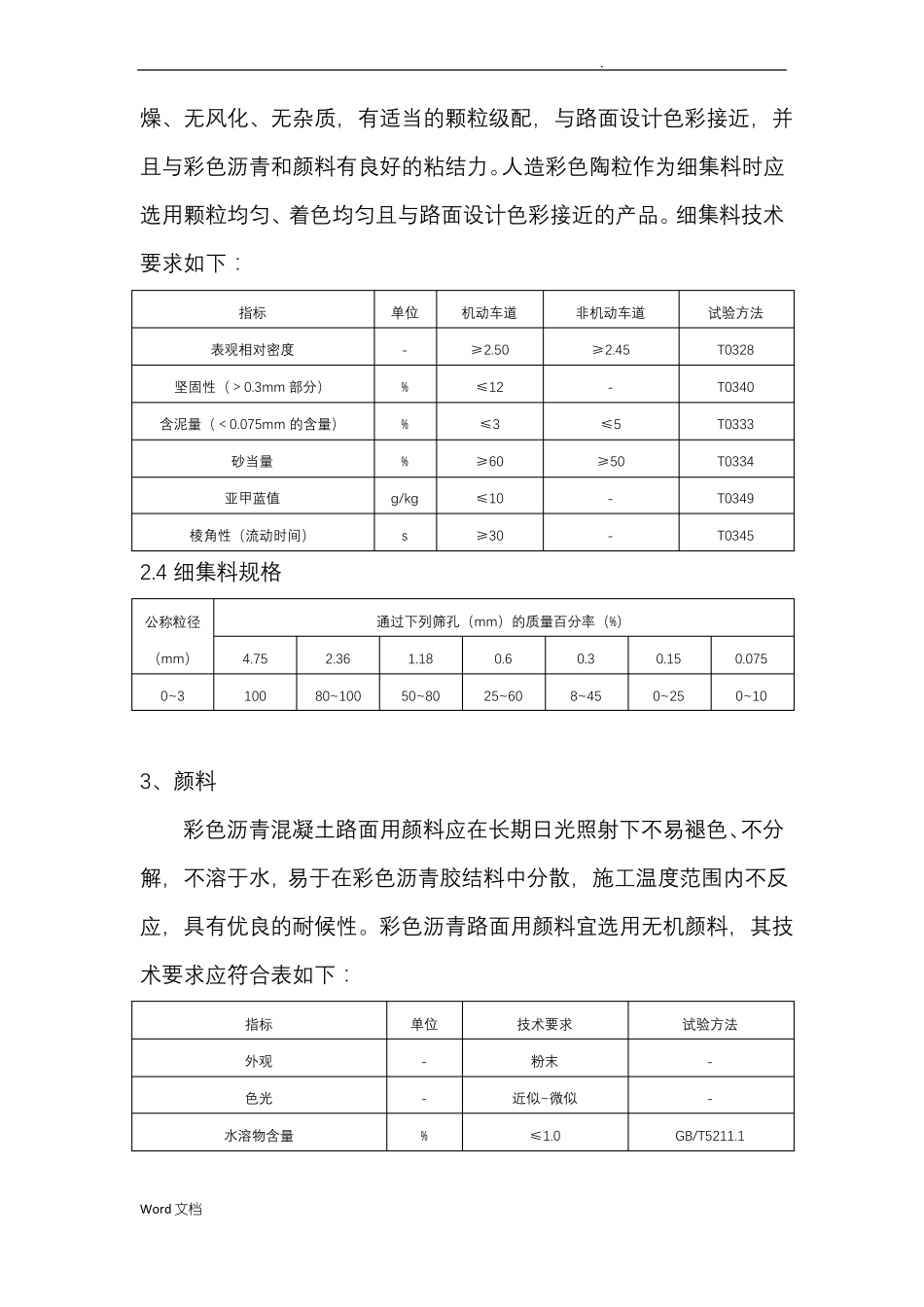

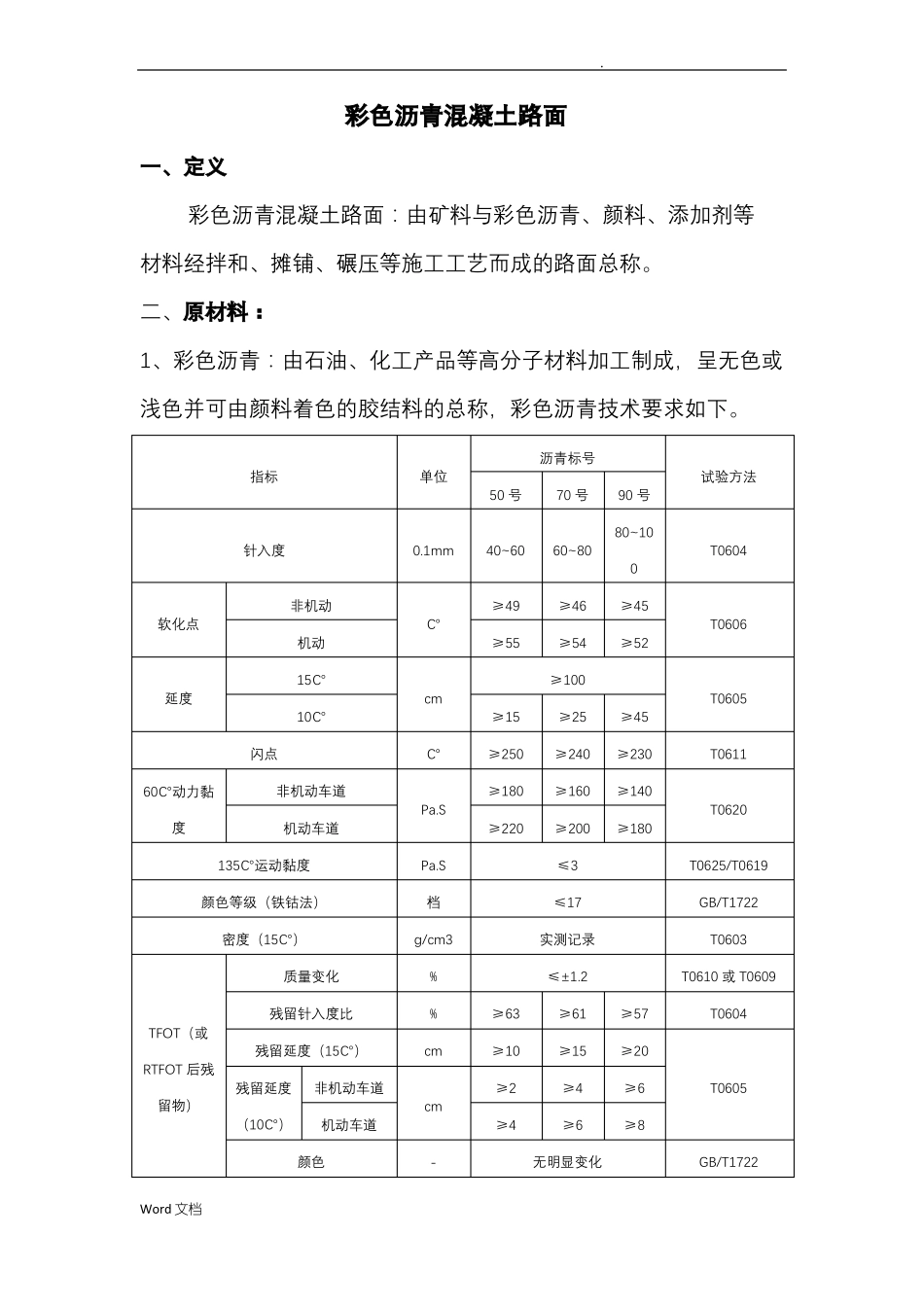

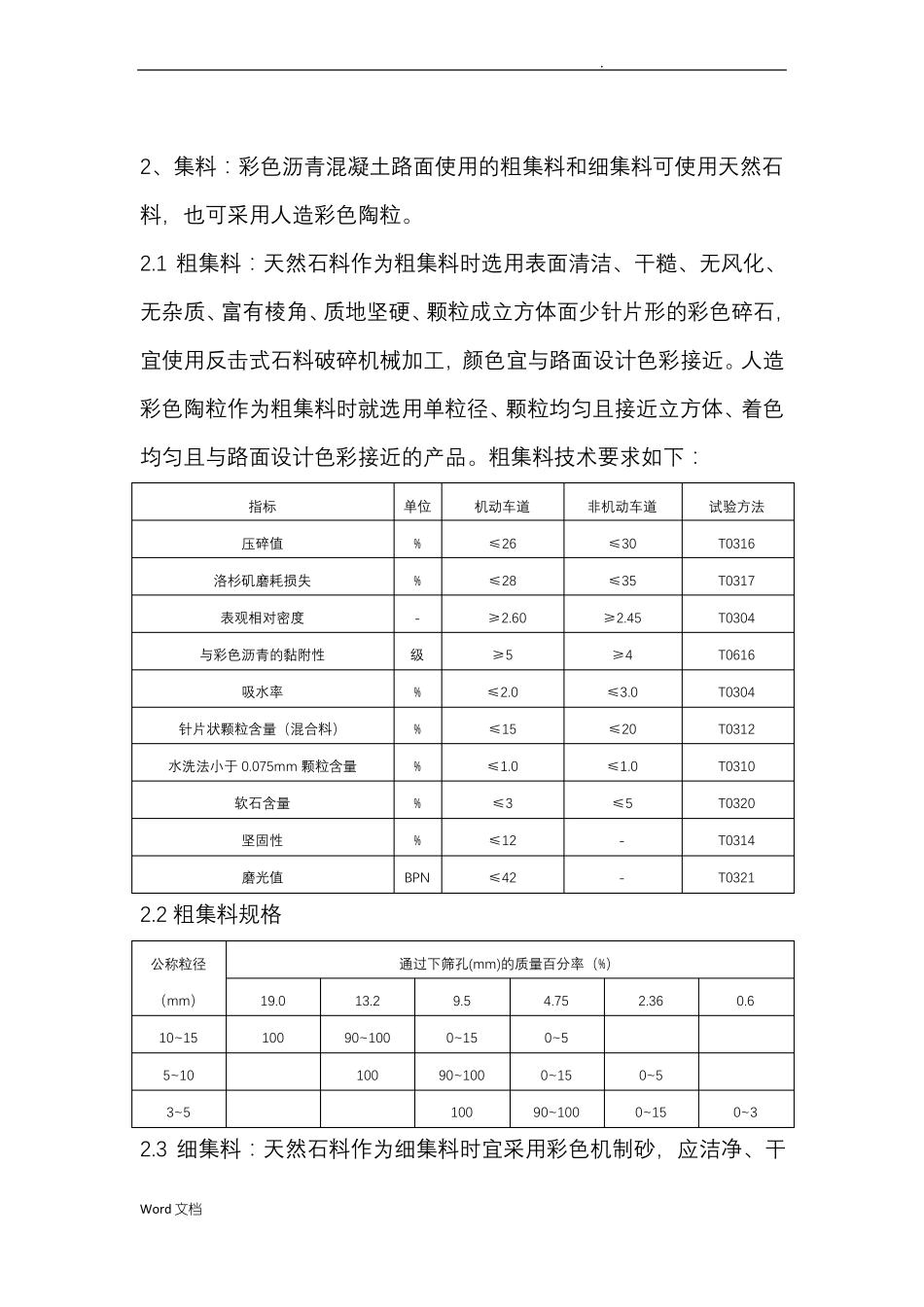

.彩色沥青混凝土路面一、定义彩色沥青混凝土路面：由矿料与彩色沥青、颜料、添加剂等材料经拌和、摊铺、碾压等施工工艺而成的路面总称。二、原材料：1、彩色沥青：由石油、化工产品等高分子材料加工制成，呈无色或浅色并可由颜料着色的胶结料的总称，彩色沥青技术要求如下。沥青标号指标单位50 号70 号90 号80~10针入度0.1mm40~6060~800非机动软化点机动15℃延度10℃闪点60℃动力黏度非机动车道Pa.S机动车道135℃运动黏度颜色等级（铁钴法）密度（15℃）质量变化残留针入度比TFOT（或残留延度（15℃）RTFOT 后残残留延度留物）（10℃）机动车道颜色Word 文档-非机动车道cm≥4≥6无明显变化≥8GB/T1722≥2≥4≥6T0605cm≥10≥15≥20Pa.S档g/cm3%%≥63≥220≥200≤3≤17实测记录≤±1.2≥61≥57≥180T0625/T0619GB/T1722T0603T0610 或 T0609T0604℃cm≥15≥250≥180≥25≥240≥160≥45≥230≥140T0620T0611℃≥55≥54≥100T0605≥52≥49≥46≥45T0606T0604试验方法.2、集料：彩色沥青混凝土路面使用的粗集料和细集料可使用天然石料，也可采用人造彩色陶粒。2.1 粗集料：天然石料作为粗集料时选用表面清洁、干糙、无风化、无杂质、富有棱角、质地坚硬、颗粒成立方体面少针片形的彩色碎石，宜使用反击式石料破碎机械加工，颜色宜与路面设计色彩接近。人造彩色陶粒作为粗集料时就选用单粒径、颗粒均匀且接近立方体、着色均匀且与路面设计色彩接近的产品。粗集料技术要求如下：指标压碎值洛杉矶磨耗损失表观相对密度与彩色沥青的黏附性吸水率针片状颗粒含量（混合料）水洗法小于 0.075mm 颗粒含量软石含量坚固性磨光值单位%%-级%%%%%BPN机动车道≤26≤28≥2.60≥5≤2.0≤15≤1.0≤3≤12≤42非机动车道≤30≤35≥2.45≥4≤3.0≤20≤1.0≤5--试验方法T0316T0317T0304T0616T0304T0312T0310T0320T0314T03212.2 粗集料规格公称粒径（mm）10~155~103~519.010013.290~100100通过下筛孔(mm)的质量百分率（%）9.50~1590~1001004.750~50~1590~1002.360~50~150.60~32.3 细集料：天然石料作为细集料时宜采用彩色机制砂，应洁净、干Word 文档.燥、无风化、无杂质，有适当的颗粒级配，与路面设计色彩接近，并且与彩色沥青和颜料有良好的粘结力。人造彩色陶粒作为细集料时应选用颗粒均匀、着色均匀且与路面设计色彩接近的产品。细集料技术要求如下：指标表观相对密度坚固性（＞0.3mm 部分）含泥量（＜0.075mm 的含量）砂当量亚甲蓝值棱角性（流动时间）单...
