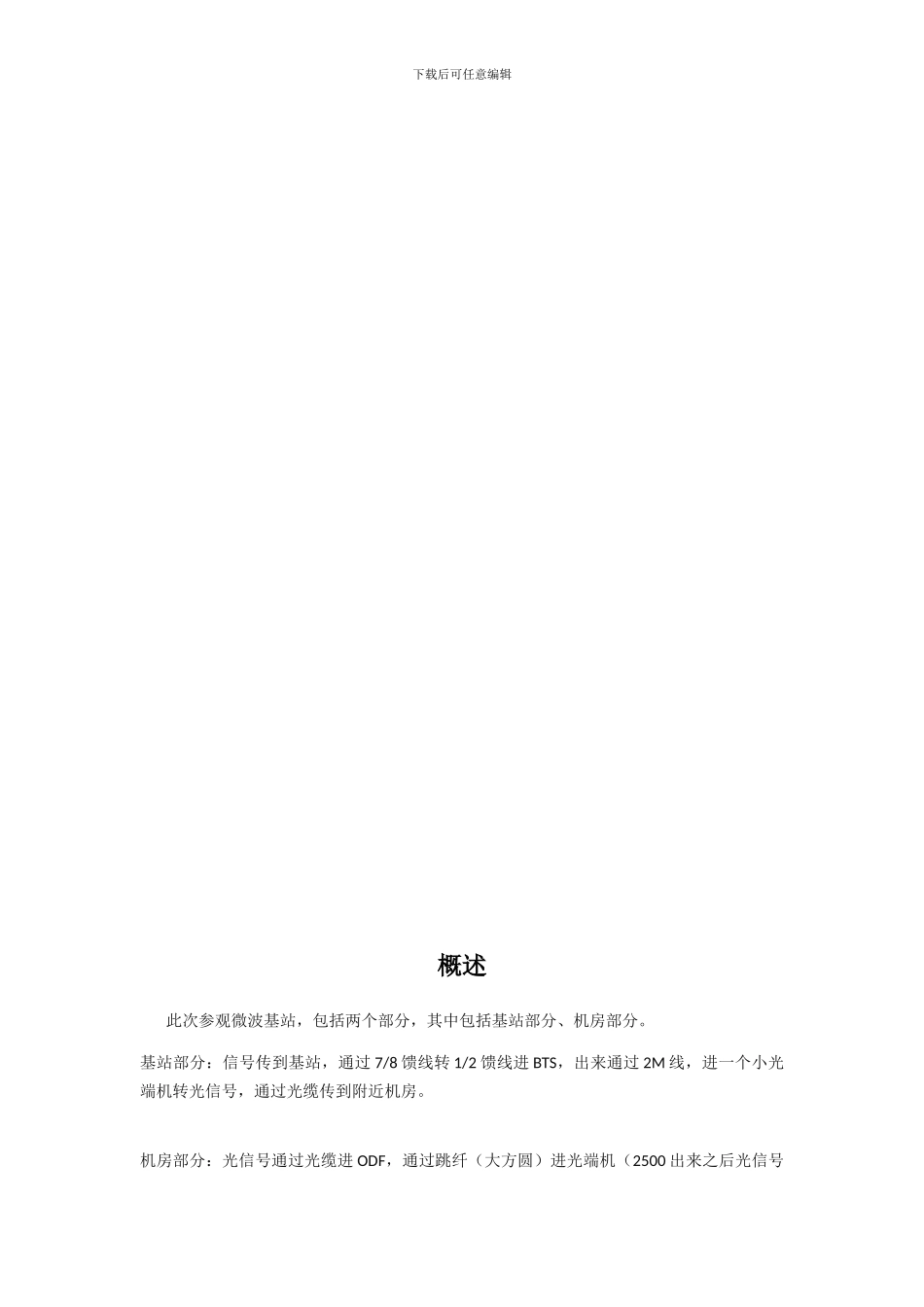

下载后可任意编辑微波技术与天线课程设计报告下载后可任意编辑概述 此次参观微波基站，包括两个部分，其中包括基站部分、机房部分。基站部分：信号传到基站，通过 7/8 馈线转 1/2 馈线进 BTS，出来通过 2M 线，进一个小光端机转光信号，通过光缆传到附近机房。机房部分：光信号通过光缆进 ODF，通过跳纤（大方圆）进光端机（2500 出来之后光信号下载后可任意编辑转为电信号），电信号通过 2M 线进 DDF,DDF 出来通过 2M 线进协议转换器，所有协议转换器通过网线进路由器，再通过路由器传到上级计费。基站的设计一、基站的配置 根据站址勘察结果，合理选择基站的类型、扇区配置和设备类型。1、基站的类型基站类型分为宏蜂窝、射频远端站（射频拉远）和微蜂窝基站，应根据以下原则选择基站的类型。（1） 在市区、郊区和农村等广覆盖区域，以宏蜂窝为基础实现广覆盖。（2） 在站址选择或工程安装存在困难的站点，可以采纳射频远端站。 （3） 在热点地区（如楼宇、超市、车站）和宏蜂窝覆盖的盲区，以微蜂窝或射 频远端站为补充。2、扇区配置 根据覆盖区的特点和容量的要求，选择适当的扇区配置，可以达到节约建设成本的目的，如下表所示：扇区配置适用原则典型使用区域全向站较为平坦、话务量较低区域农村地区单扇区/两扇区针对有明显覆盖需求或话务量集中区域交通干线等三扇区承载话务、话务量集中区域一般市区、密集区、郊区等3、基站设备类型 基站设备可分为室内站和室外站，应按下列原则选择设备类型。 （1） 市区内应以室内站为主，便于维护。 （2） 在市区内难以猎取机房的站址，可选择射频远端站和室外站型。 （3） 郊区和农村有条件的站址使用室内站，对没有建设机房的站址使用室外站。 （4） 根据资金的使用情况。4、其他设备类型 （1） 微蜂基站广泛用于楼宇覆盖，随着城市进展，写字楼和居民楼逐渐向高大 密集方向下载后可任意编辑进展，宏基站已不能满足要求，微蜂窝的室内分布已经成为楼宇覆盖的主流。 （2） 直放站因为不可避开地对施主基站会产生很多的影响，一般情况下不使用，主要使用在话务量较低的地下室、隧道等覆盖盲区，而且建议尽量使用光纤直放站。5、天线的选择 天线是基站的前端又是末端，合理的使用关系到覆盖区域的信号强度的关键设备。 （1） 全面天线主要使用在全面基站，成本低、安装方便，增益一般在 8—11dB。 （2） 定向天线大量使用在定向基站，成本较高，增益在 12—...
