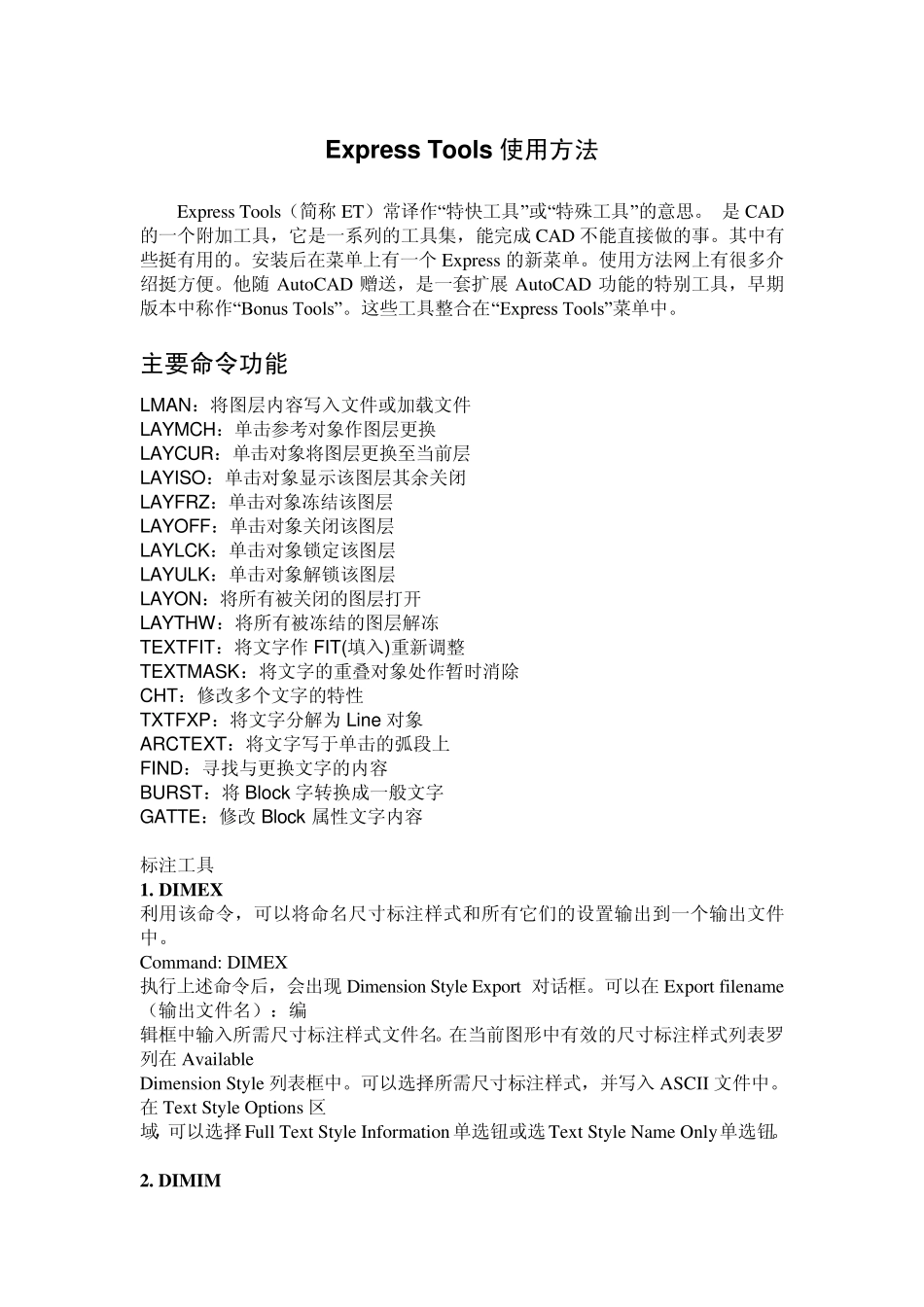

ExpressTools使用方法_第1页
1/12

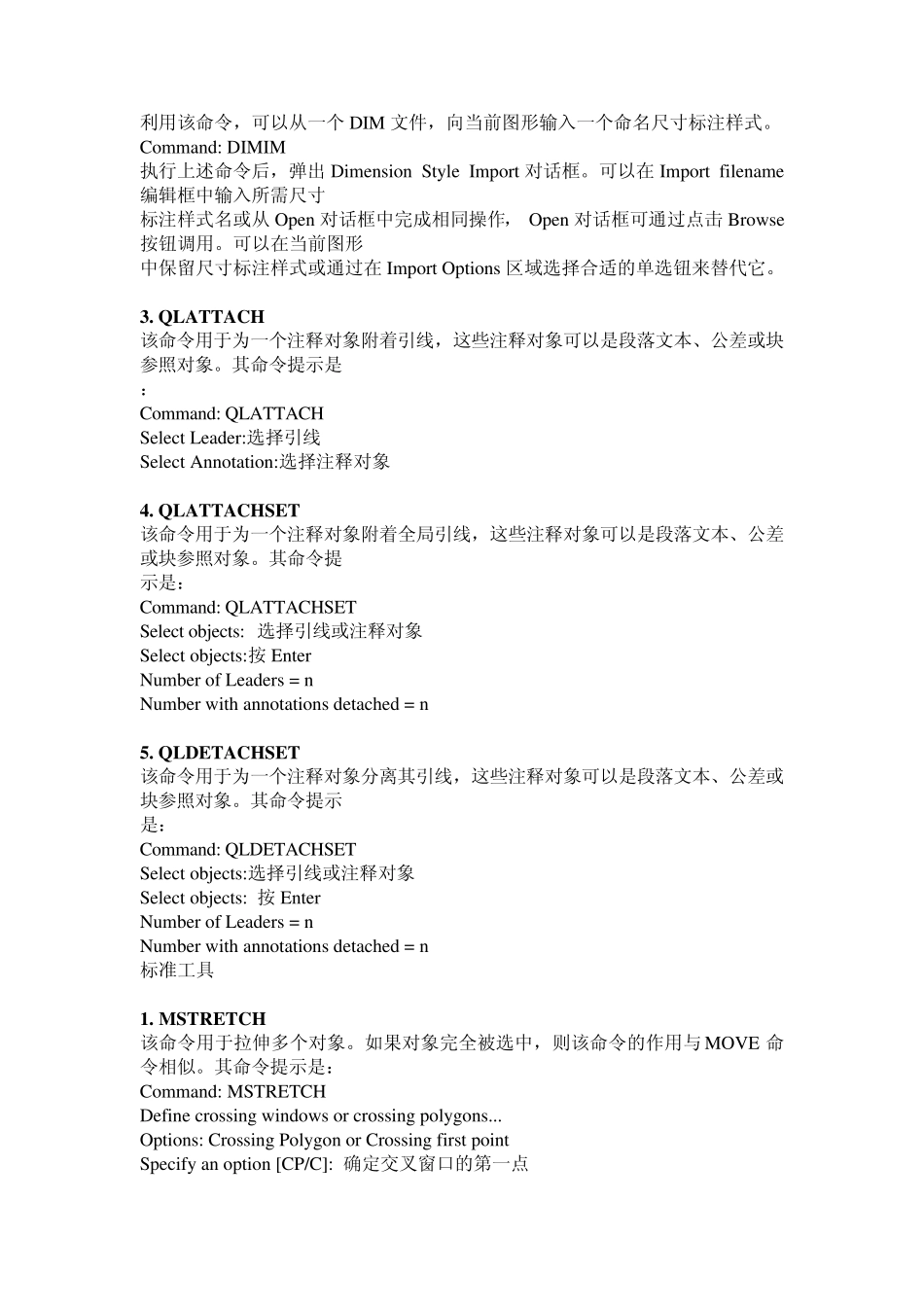

ExpressTools使用方法_第2页
2/12

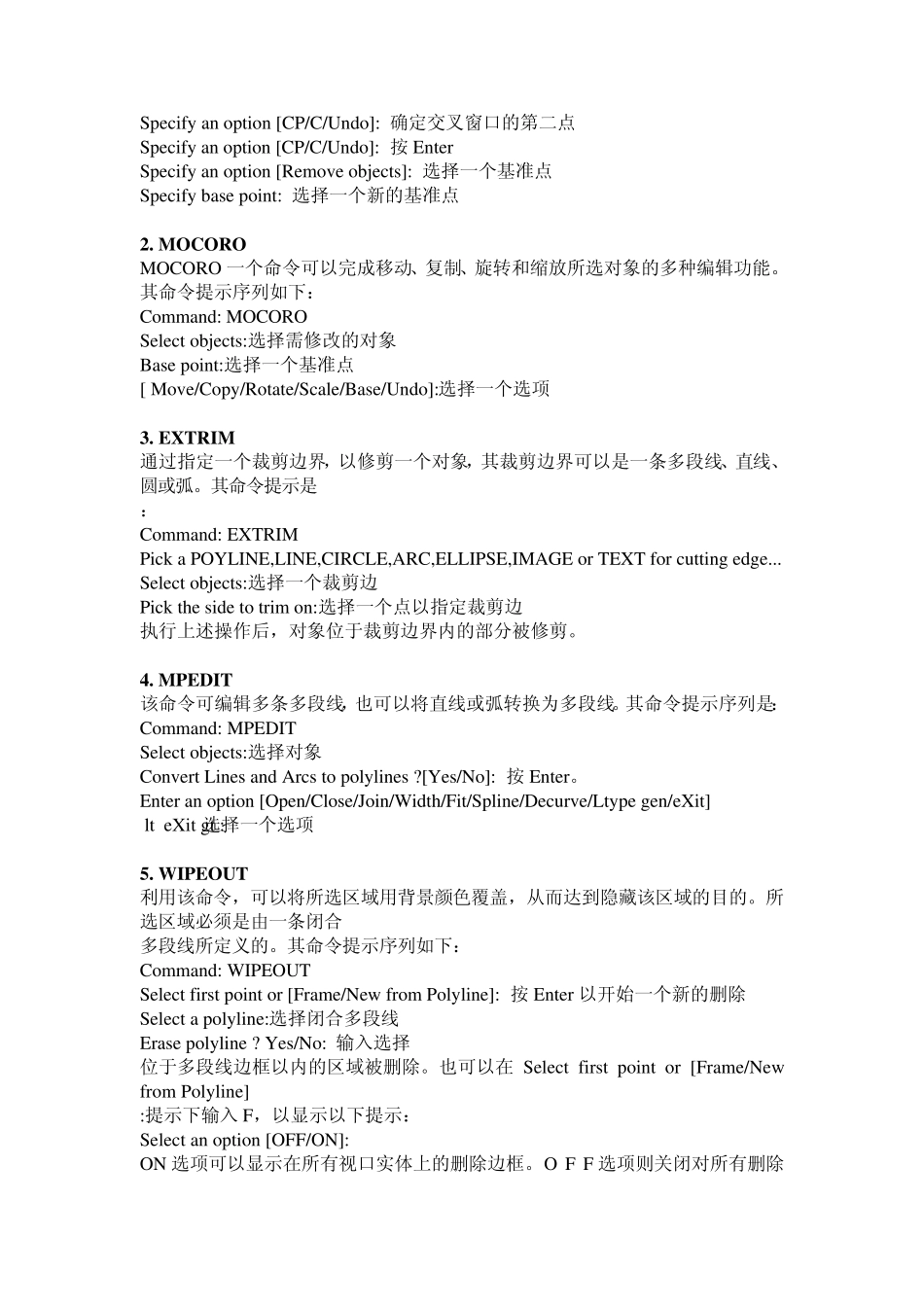

ExpressTools使用方法_第3页
3/12
Ex pres s Tools 使用方法 Ex press Tools(简称ET)常译作“特快工具”或“特殊工具”的意思。 是 CAD的一个附加工具,它是一系列的工具集,能完成 CAD 不能直接做的事。其中有些挺有用的。安装后在菜单上有一个 Ex press 的新菜单。使用方法网上有很多介绍挺方便。他随 Au toCAD 赠送,是一套扩展 Au toCAD 功能的特别工具,早期版本中称作“Bonus Tools”。这些工具整合在“Express Tools”菜单中。 主要命令功能 LMAN:将图层内容写入文件或加载文件 LAYMCH:单击参考对象作图层更换 LAYCUR:单击对象将图层更换至当前层 LAYISO:单击对象显示该图层其余关闭 LAYFRZ:单击对象冻结该图层 LAYOFF:单击对象关闭该图层 LAYLCK:单击对象锁定该图层 LAYULK:单击对象解锁该图层 LAYON:将所有被关闭的图层打开 LAYTHW:将所有被冻结的图层解冻 TEXTFIT:将文字作FIT(填入)重新调整 TEXTMASK:将文字的重叠对象处作暂时消除 CHT:修改多个文字的特性 TXTFXP:将文字分解为 Lin e 对象 ARCTEXT:将文字写于单击的弧段上 FIND:寻找与更换文字的内容 BURST:将 Blo ck 字转换成一般文字 GATTE:修改 Blo ck 属性文字内容 标注工具 1. DIMEX 利用该命令,可以将命名尺寸标注样式和所有它们的设置输出到一个输出文件中。 Command: DIMEX 执行上述命令后,会出现 Dimension Sty le Ex port 对话框。可以在 Ex port filename(输出文件名):编 辑框中输入所需尺寸标注样式文件名。在当前图形中有效的尺寸标注样式列表罗列在 Av ailable Dimension Sty le 列表框中。可以选择所需尺寸标注样式,并写入 ASCII 文件中。在 Tex t Sty le Options 区 域,可以选择Fu ll Tex t Sty le Information 单选钮或选Tex t Sty le Name Only 单选钮。 2. DIMIM 利用该命令,可以从一个DIM 文件,向当前图形输入一个命名尺寸标注样式。 Command: DIMIM 执行上述命令后,弹出Dimension Style Import 对话框。可以在Import filename编辑框中输入所需尺寸 标注样式名或从Open 对话框中完成相同操作, Open 对话框可通过点击Browse按钮调用。可以在当前图形 中保留尺寸标注样式或通过在Import Options 区域选择合适的单选钮来替代它。 3. QLATTACH 该命令用于为一个注释对象附着引线,这些注释对象可以是段落文本、公差或块参照对象。其命令提示是 ...
